大管径夹持用管子钳唇结构设计

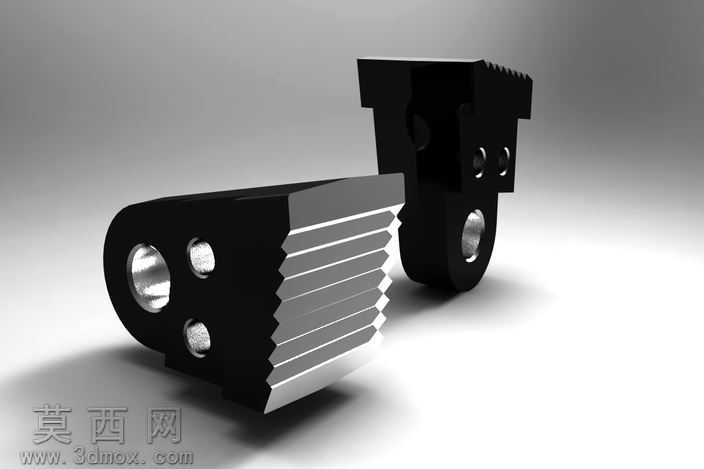

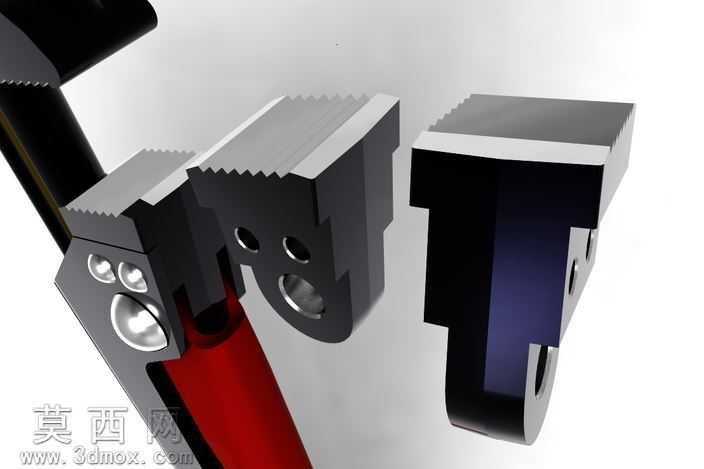

本作品为适配大管径夹持作业的管子钳唇三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先基于管子钳的实际作业受力需求，拆分钳唇的功能结构模块：顶部带锯齿的咬合工作面、中部的定位安装孔组、侧部的限位配合面分别独立绘制草图，通过拉伸、切除、倒角、阵列等基础特征完成主体轮廓搭建，针对咬合齿的细节结构，采用线性阵列结合齿形角度约束的方式，保证每一道锯齿的齿距、齿尖角、齿深完全一致，避免手动绘制齿形出现的尺寸偏差，确保咬合管件时的受力均匀性。材质与渲染阶段，针对不同部件的实际材质属性分别赋予对应材质参数：钳唇主体采用高碳合金钢材质，设置金属粗糙度为0.35，反射强度0.6，还原淬硬钢件的哑光金属质感；钳身连接部位的金属球头采用抛光不锈钢材质，设置粗糙度0.08，反射强度0.9，突出精加工零件的亮面质感；手柄包覆层采用红色橡塑防滑材质，设置漫反射颜色为正红色，粗糙度0.8，无明显反射，还原橡塑材质的哑光触感。结构设计上重点优化了大管径夹持的适配性：钳唇的咬合面采用弧形过渡设计，相比普通平口钳唇能够更好贴合大直径圆管的外壁曲面，增大接触面积减少管件夹持变形；安装孔组采用双定位孔加单锁紧孔的布局，保证钳唇与钳身装配后无旷量，承受大扭矩夹持时不会出现移位；锯齿的齿形采用非对称设计，朝向钳身施力方向的齿面角度更小，能够在夹紧管件时嵌入管壁表层，反向受力时形成自锁效应，避免夹持过程中出现打滑脱开的问题。设计过程中同步完成了装配干涉检查，验证钳唇在开合全行程内与钳身其他部件无运动干涉，同时导出STEP与IGES通用格式文件，保证不同三维软件均可打开编辑，渲染效果图采用侧上方打光方案，突出钳唇锯齿结构与装配关系，清晰展示各部件的结构细节与材质差异。
