三档位选择开关旋钮三维设计作品

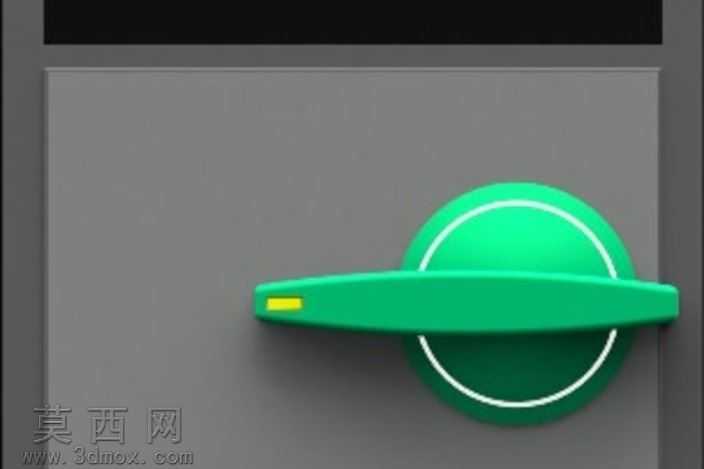

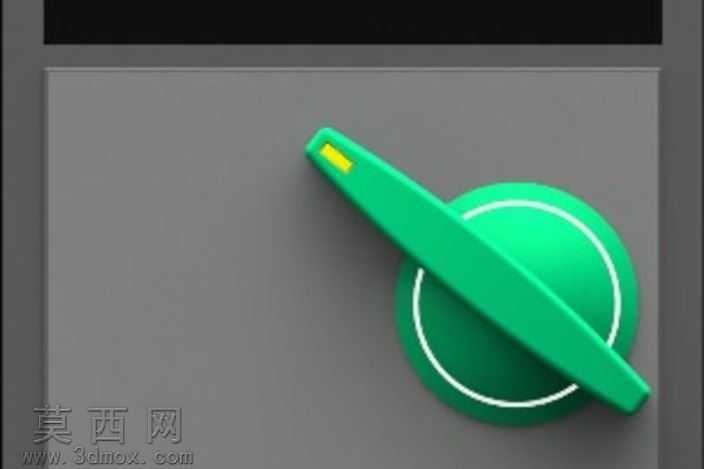

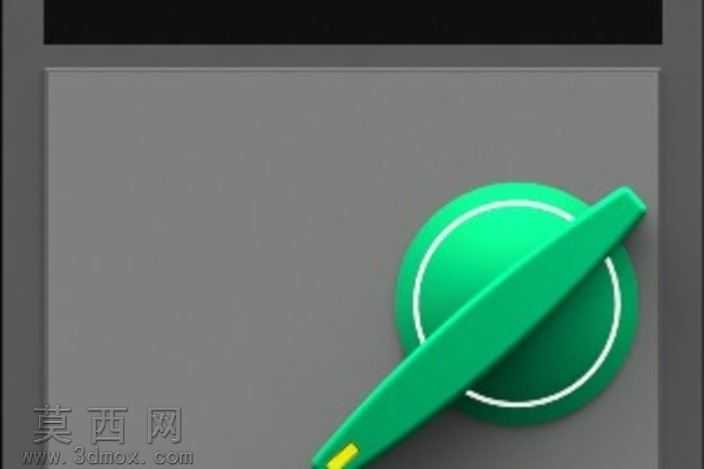

本作品为三档位选择开关旋钮的三维建模设计，建模过程中首先对开关的功能逻辑进行梳理，明确三档位切换的操作需求，确定旋钮的旋转行程与档位定位的对应关系。建模阶段先绘制旋钮底座的圆形轮廓，通过旋转凸台命令生成半球形底座基体，底座表面设计两道同心白色标识环，用于清晰标示档位的旋转边界，提升操作时的视觉辨识度。操作手柄采用长条形流线型设计，从底座中心向外延伸，手柄末端做圆弧过渡处理，避免操作时的尖锐棱角划伤风险，手柄靠近顶端位置设置黄色标识块，用于直观指示当前旋钮所处的档位位置，降低误操作概率。材质设置上，旋钮主体采用鲜亮的绿色哑光塑料材质，模拟工业控制场景中常用的工程塑料质感，调整材质的粗糙度参数避免渲染时出现过度反光，保证不同角度下都能清晰观察旋钮形态；标识环与指示块分别采用高对比度的白色与黄色材质，通过色彩差异强化功能区域的区分度。结构设计上充分考虑实际装配需求，底座底部预留与开关主体连接的定位轴孔，手柄与底座采用一体化建模方式保证结构强度，旋转中心位置做加厚处理，模拟实际产品中转轴连接的受力区域，避免长期旋转操作出现结构断裂。渲染阶段采用柔和的顶光搭配侧方补光，弱化模型表面的生硬阴影，将旋钮放置在灰色哑光背景平面上，突出产品本身的色彩与形态特征，同时调整相机角度为斜45度俯视视角，完整展示旋钮的整体轮廓、手柄形态与标识细节，还原真实工业场景中操作人员观察操作部件的视觉角度。设计过程中反复调整手柄的长度与粗细比例，既保证操作时的握持受力舒适度，又避免手柄过长占用过多安装空间，同时核对三档位的旋转角度范围，确保每一个档位切换时手柄的停留位置都与标识环的刻度位置精准对应，满足实际电气控制场景中档位选择的功能需求。
