高精度闭式离心叶轮工业设计作品

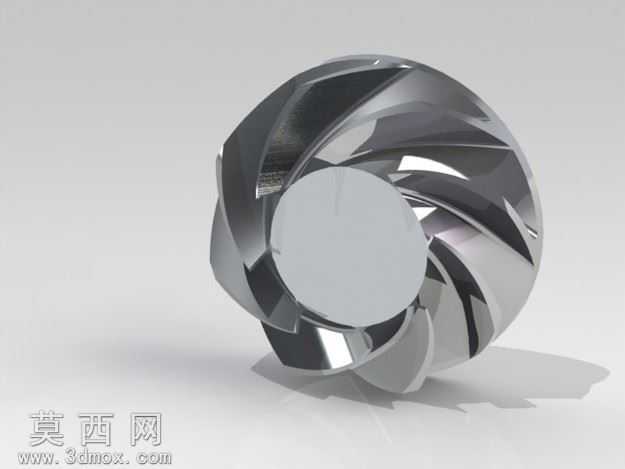

本作品为闭式离心叶轮的三维设计成果，建模阶段以流体力学工况需求为核心逻辑，先通过参数化草绘确定叶轮的核心基准：以中心轮毂的回转轴线为全局坐标原点，绘制轮毂的圆形截面轮廓，通过回转特征生成一体化的轮毂基体，保证轮毂与后续叶片结构的衔接无几何断点。叶片建模采用曲面扫掠结合曲率连续约束的方式，先根据流体流动的流线轨迹绘制叶片的进口边、出口边空间引导线，再绘制符合气动翼型的截面轮廓，沿引导线扫掠生成叶片曲面，之后通过阵列特征按照圆周均布的排布规则生成全部叶片，阵列过程中严格控制相邻叶片的夹角公差，保证整体动平衡性能符合转动部件的设计要求。建模完成后对叶片与轮毂的衔接位置做圆角过渡处理，消除应力集中的尖锐棱角，同时优化曲面的光顺度，避免流体流经时产生不必要的紊流。渲染阶段采用金属抛光材质模拟不锈钢叶轮的真实质感，调整材质的反射率、粗糙度参数，还原金属表面在光照下的高光反射与漫反射效果，通过添加环境HDR贴图让金属表面的反射更具真实层次感，同时设置柔和的侧方主光源与补光，清晰呈现叶片的曲面弧度、扭曲角度以及整体的立体结构，让观看者可以直观感知叶片的空间形态。结构设计上采用闭式叶轮的一体化构型，叶片前后设置轮盖与轮盘结构（本作品重点呈现核心流道与叶片形态），整体结构兼顾流体输送效率与结构强度，叶片的扭曲角度从进口到出口呈渐变过渡，符合离心式流体机械的做功原理，能够在高速转动时高效带动流体获得动能与压力能。设计过程中反复调整叶片的出口安装角、叶片数量以及流道宽度参数，在保证过流能力的同时降低流动损失，所有曲面均经过曲率检查与几何修复，不存在破面、重叠面等几何错误，可直接用于后续的有限元结构强度分析、流体仿真分析，也可导入CAM模块生成数控加工程序，用于五轴加工中心的实体加工生产，整体模型的几何精度满足工业级应用的要求，能够为泵类、压缩机类流体机械的产品开发提供可靠的三维数模基础。
