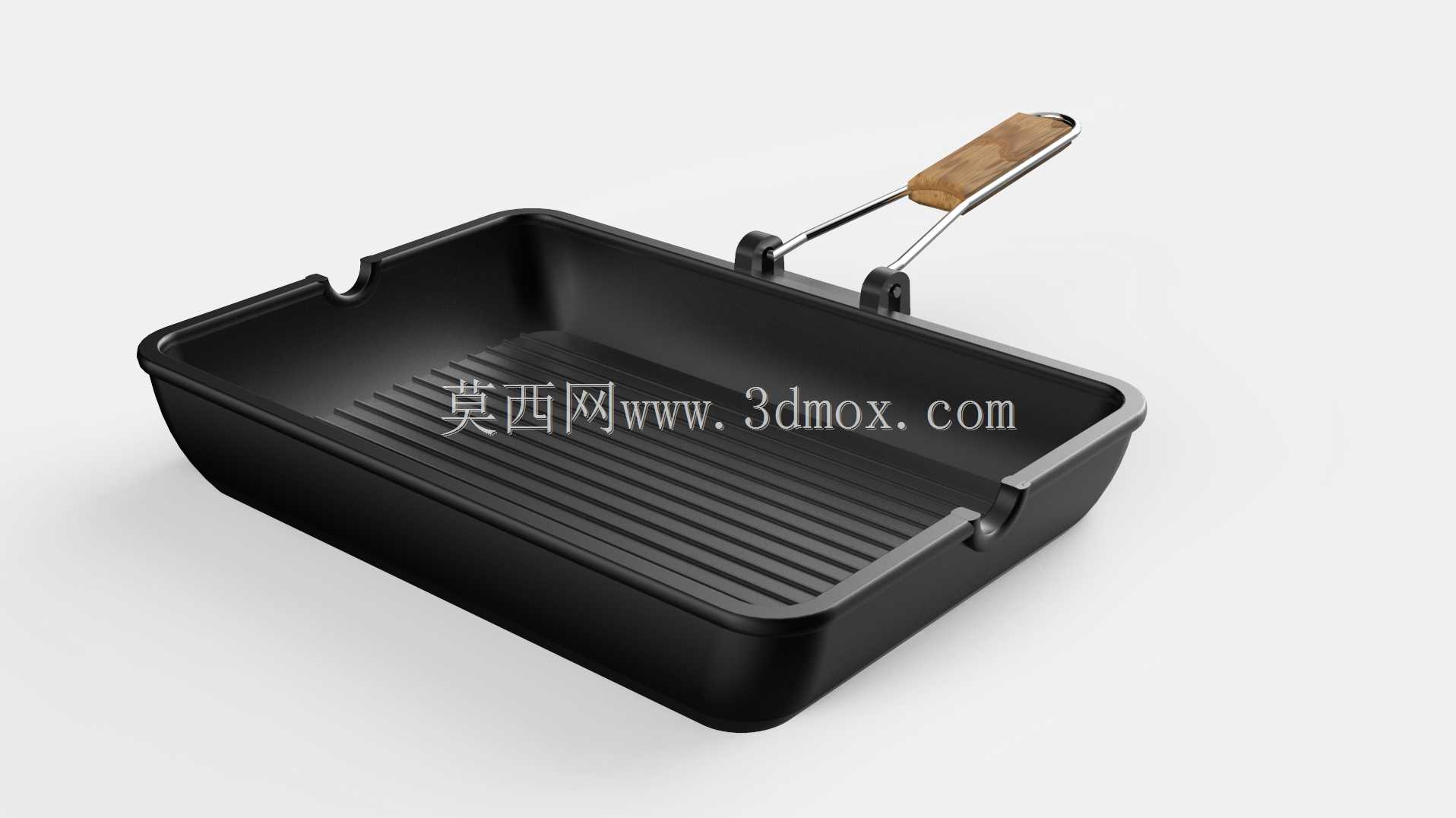

带折叠木质手柄方形条纹煎烤盘结构设计

这款方形煎烤盘的结构设计，首先围绕商用煎烤作业与家庭户外烹饪的双重场景展开，区别于传统圆形煎锅的结构局限，方形腔体的有效使用面积提升约23%，能够同时容纳多份食材排布，适配牛排、吐司、蔬菜串、日式煎饺等多种食材的同时煎制需求，在餐饮门店的明档操作、露营场景的户外炊具使用、家庭厨房的日常煎烤作业中都能适配。盘体内部的凸起条纹结构并非装饰性设计，条纹高度设置为2.5mm，相邻条纹间距6mm，一方面可以在煎烤过程中让食材与盘底形成架空间隙，避免食材长时间浸泡在析出的油脂中，减少过度油腻的口感，同时条纹顶部与食材接触的位置会形成标志性的煎烤纹路，提升成品的视觉呈现效果；另一方面条纹之间的导流槽可以将煎烤过程中析出的油脂、食材汁水引导至盘体边角的导流缺口位置，方便用户在操作过程中倾倒多余废油，避免盘面积油过多导致的油烟过大、食材溅油问题。

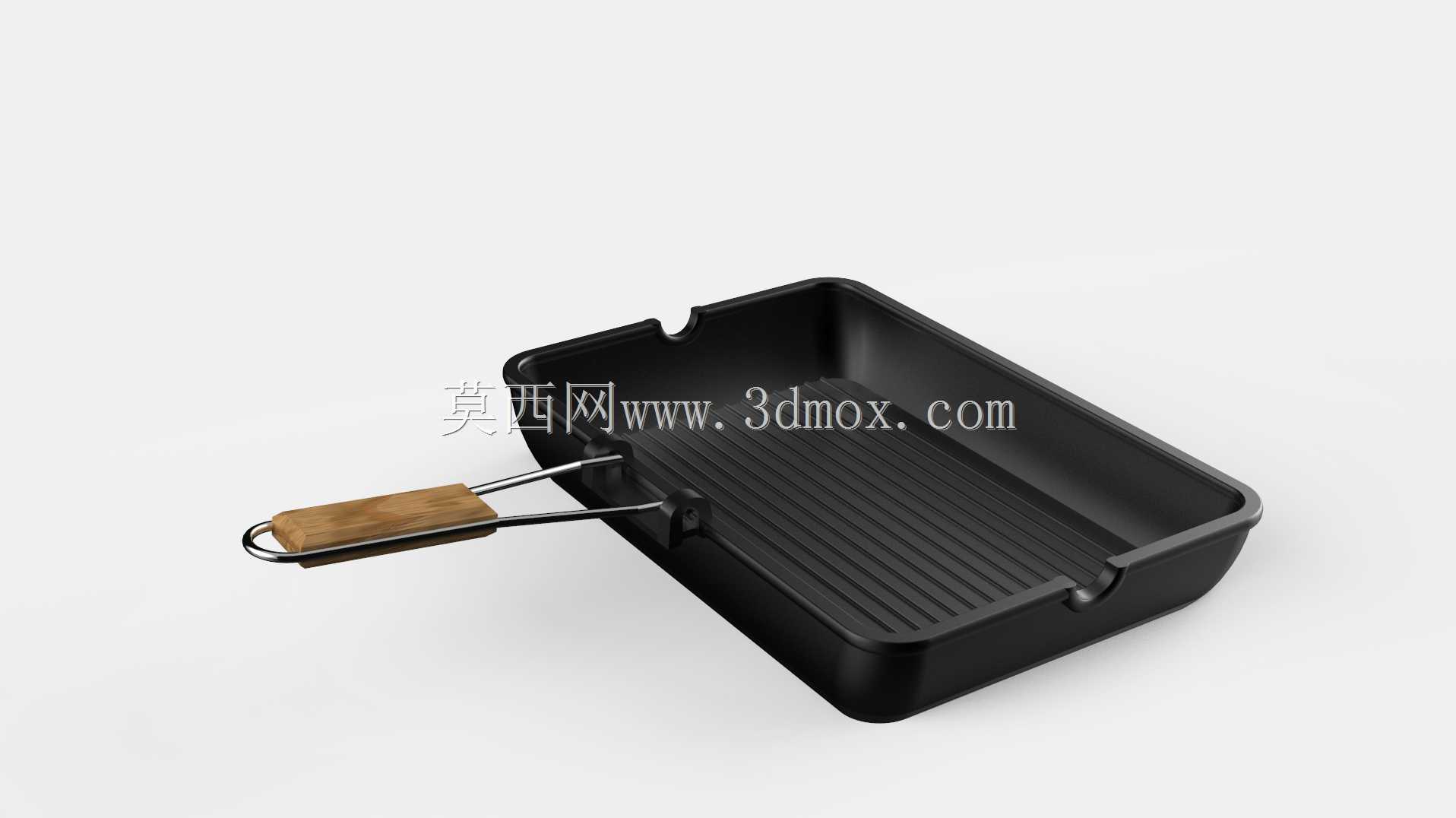

手柄部分采用折叠式结构设计，金属支架采用304不锈钢冲压弯折成型，与盘体的连接位置采用隐藏式铆钉固定，避免铆钉凸起在盘内形成清洁死角，握持部分采用实木材质，表面做碳化防滑处理，木质材料的低导热特性能够在长时间高温煎烤过程中保持手柄表面温度处于可握持范围，避免金属手柄导热过快导致的烫伤风险；折叠结构的转轴位置设置有阻尼定位结构，展开时手柄与盘体保持15度仰角，符合人体工学握持角度，操作时手腕无需过度弯折，收纳时可以将手柄翻转贴合至盘体侧面，整体收纳厚度降低60%，适配抽屉、户外炊具收纳包的狭小存储空间。

盘体边缘采用卷边工艺处理，卷边半径3mm，既能够提升盘体整体的结构刚性，避免薄金属板材在高温加热、外力磕碰下出现变形翘边问题，也能消除板材裁切后的锋利毛边，避免操作过程中划伤手部。盘体边角的导流缺口采用圆弧过渡设计，倾倒油脂时液流能够沿着缺口边缘集中流出，不会出现沿盘壁外侧流挂的问题，清洁时也不会在缺口位置形成清洁死角。盘体底部采用平整结构设计，能够适配燃气灶、电陶炉、卡式炉等多种加热源，底部平面度公差控制在0.2mm以内，保证与炉架、加热面板的充分接触，提升热传导效率，减少热量损耗。

从建模逻辑来看，整个模型采用参数化建模思路，盘体的外形尺寸、条纹高度间距、手柄长度角度都设置有可调整参数，后续如果需要衍生不同容量、不同尺寸的同系列产品，只需要调整对应参数即可快速生成新的模型结构，无需重新搭建基础特征。盘体与手柄的连接位置做了应力集中优化，在支架与盘体的固定位置增加了小范围的加强凸起，避免长时间承重、反复折叠后出现连接位置开裂、松动的问题。整个模型的装配间隙控制在0.1mm，折叠手柄转动时无卡滞、无旷量，完全符合实际产品的装配公差要求，可直接用于后续的结构验证、手板打样环节。
