家用柜门弧形镀铬支撑拉手结构设计

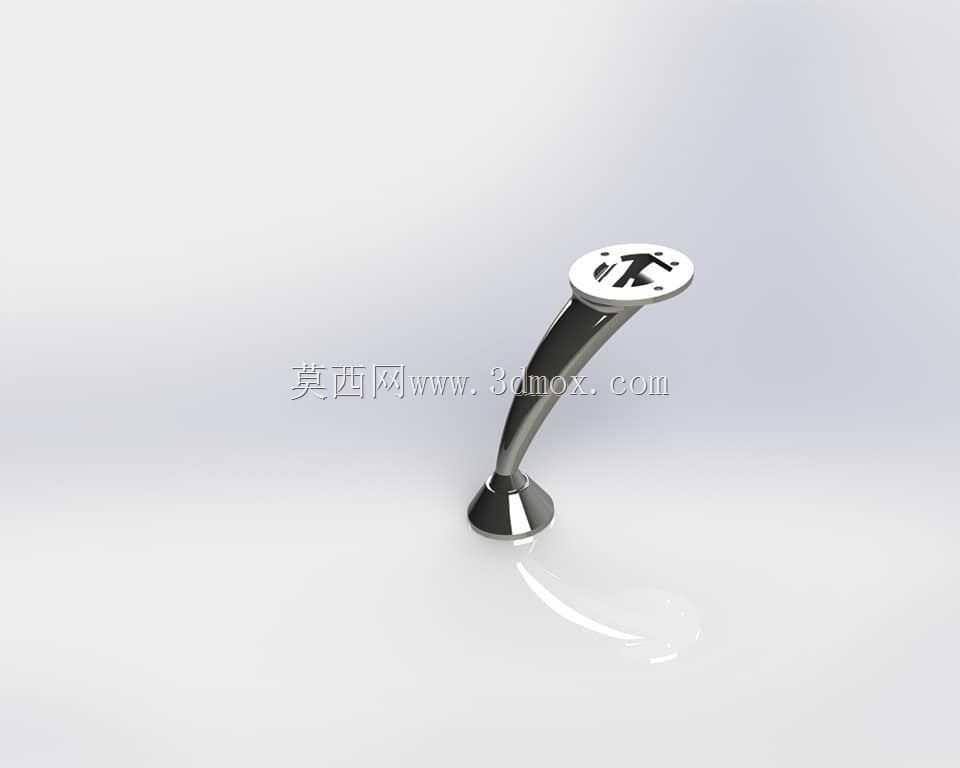

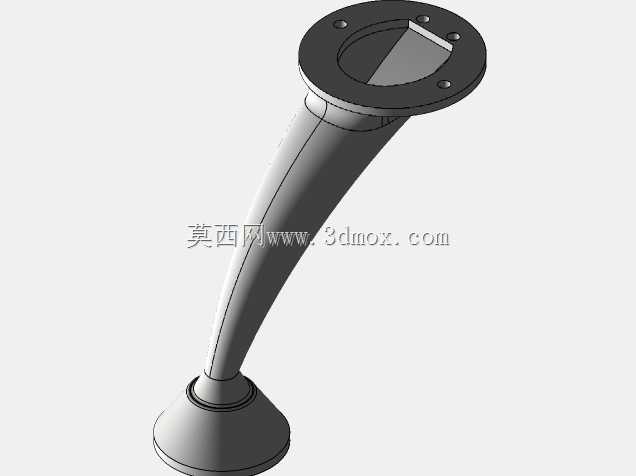

日常家用柜体的开合操作中，拉手是直接与用户交互的核心五金部件，这款弧形支撑式拉手的设计，首先考虑的是家用场景下的握持手感与安装适配性，区别于常规直条形拉手，其弧形杆身的曲率经过反复调整，握持时手掌自然贴合杆身曲面，开合柜门时施力方向与柜门转动轨迹匹配，不会出现硌手、施力别扭的情况，尤其适合老人、儿童日常使用，降低开合柜门时的手腕受力。从安装边界来看，这款拉手采用上下双固定座设计，底部固定座为锥形扩面结构，与柜体表面的接触面积更大，安装时通过自攻螺丝从固定座背面锁入柜体板材，不需要在板材正面开沉头孔，适配16mm到25mm厚度的常规家用柜体板材，包括颗粒板、多层实木板、密度板等常见家具用材，顶部固定座的圆形安装面直径控制在合理范围，不会因为安装面过大破坏柜门表面的整体视觉效果，两个固定座的中心连线与柜门侧边保持平行，安装时只需要定位两个安装孔的位置即可完成装配，对安装工人的操作精度要求更低，普通用户借助简单的卷尺、螺丝刀也能完成自主安装。功能特性上，这款拉手除了基础的柜门开合施力作用外，杆身的弧形结构自带一定的支撑限位效果，当柜门开启角度过大时，弧形杆身的背部会先与柜体侧板接触，避免柜门铰链因为过度开启出现变形、损坏，相当于在拉手功能之外集成了简易的开门限位作用，不需要额外在柜体内部安装限位装置，节省了柜体内部的使用空间。设计思路层面，整体采用亮面镀铬的表面处理工艺，一方面镀铬层的硬度较高，日常使用中钥匙、指甲等硬物剐蹭不容易留下划痕，长期使用也不会出现氧化生锈的问题，适合厨房、卫生间等相对潮湿的家用场景，另一方面亮面镀铬的质感可以适配现代简约、轻奢、北欧等多种家用装修风格，不管是白色烤漆柜门还是木质纹理柜门，都能形成不错的视觉搭配效果。杆身的截面采用渐变设计，靠近上下固定座的位置截面直径更大，向杆身中部逐渐收窄，既保证了固定位置的结构强度，避免长期使用后杆身与固定座连接处出现断裂松动，也让中部握持位置的粗细更符合人体手掌握持的舒适尺寸，不会因为杆身过粗导致握持费力，也不会因为过细出现施力时打滑的问题。在实际应用场景中，这款拉手不仅可以用于衣柜、橱柜的平开柜门，也可以适配抽屉面板、鞋柜门、阳台储物柜门等多种家用家具的开合部件，其整体高度控制在合理范围，安装后不会突出柜体表面过多，日常走动过程中不容易被磕碰，也不会勾挂衣物、背包等随身物品，降低日常使用中的磕碰损伤风险。结构建模过程中，对固定座与杆身的连接位置做了圆弧过渡处理，没有尖锐的棱角，一方面避免加工过程中出现应力集中导致的零件断裂，另一方面也防止日常使用中棱角位置划伤用户手部，所有外露的边缘都做了倒圆角处理，表面粗糙度控制在较低水平，镀铬后表面光滑无毛刺，握持时的触感顺滑。从受力角度分析，当用户握持拉手中部施加150N的拉力时，杆身的最大应力出现在与下固定座的连接位置，经过结构校核，该位置的安全系数达到3.2以上，完全满足家用场景下的长期使用强度要求，不会出现正常使用下拉手断裂、脱落的问题，固定座的螺丝孔深度经过优化，锁入螺丝后不会穿透常规厚度的柜体板材，避免螺丝尖端突出板材背面划伤衣物或者柜内存放的物品。
