锐步REALFLEX款跑步鞋犀牛三维建模作品

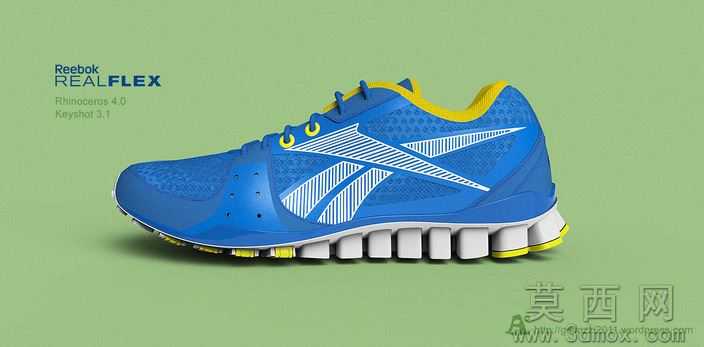

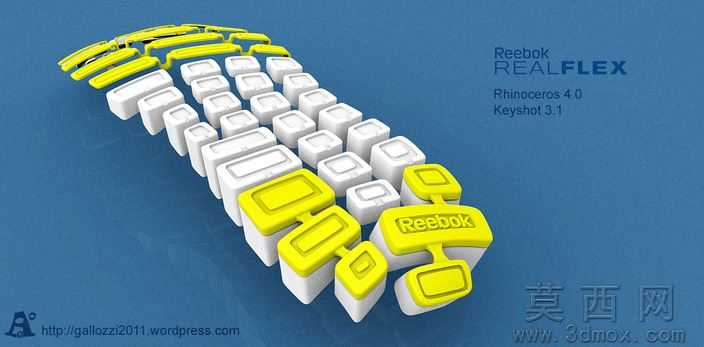

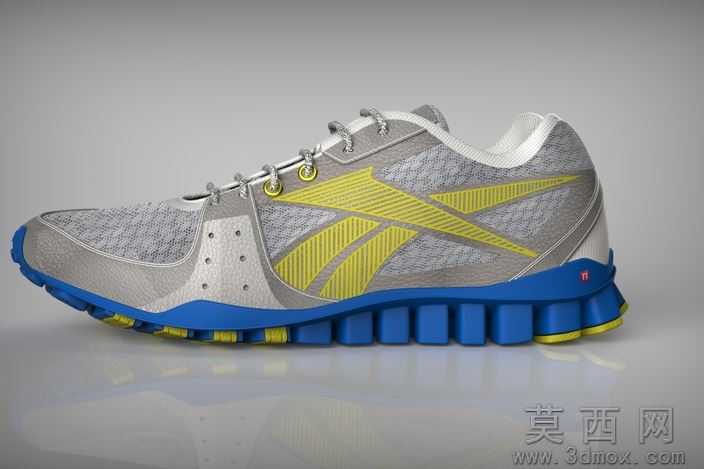

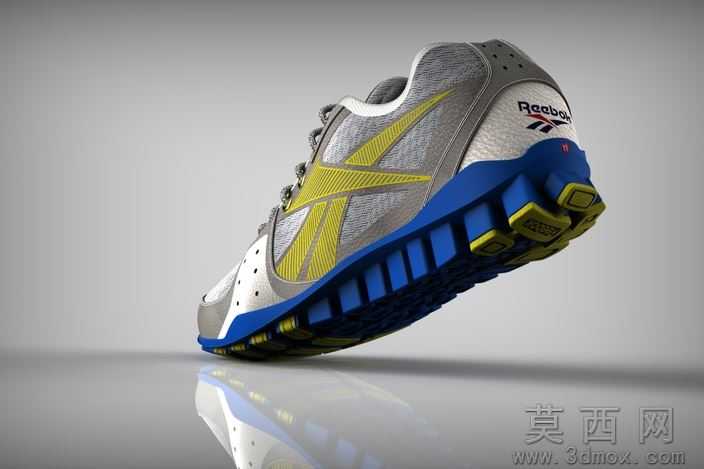

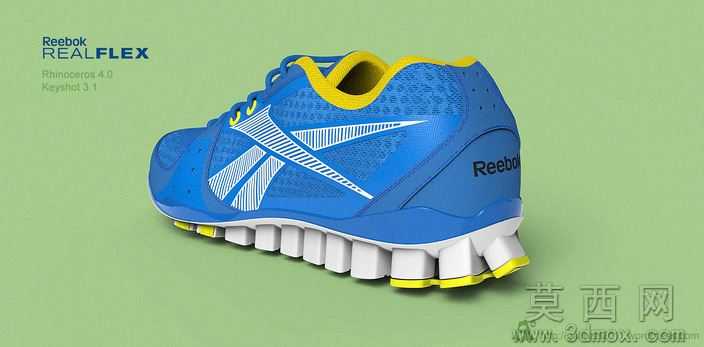

本款跑步鞋三维模型采用Rhino4.0软件完成全流程建模，建模阶段首先参考专业跑鞋实物比例，先勾勒鞋身侧视、正视、俯视三视图轮廓线，通过曲线放样生成鞋身基础曲面，针对鞋面网眼区域采用阵列式曲面裁切工艺还原透气网布结构，鞋侧品牌标识通过曲面偏移做出立体浮雕效果，鞋舌、鞋领口的泡棉区域做了曲面圆角加厚处理还原软质填充的饱满形态，鞋带孔采用环形曲面拉伸后与鞋身做布尔运算整合，中底部分按照独立缓震块的排布逐块建模，每块缓震单元都做了边缘倒角与底部的防滑纹理刻画，外底边缘的耐磨橡胶区域通过曲面分割赋予差异化厚度，还原真实跑鞋的分层结构。参数设计上严格遵循专业跑鞋的人体工学比例，鞋身总长适配常规42码鞋楦的265mm尺寸，鞋头翘度设置为15度符合跑步时的前掌滚动角度，中底缓震块单块高度设置为12mm，相邻缓震块预留2mm形变间隙保障弯折灵活性，鞋帮领口高度设置为55mm贴合脚踝包裹需求，鞋面网布区域厚度设置为1.2mm还原针织面料的轻薄质感，鞋侧装饰条厚度设置为2mm匹配硬质支撑片的真实参数。渲染环节采用Keyshot3.1完成材质与场景搭建，鞋面主体蓝色网布材质添加织物纹理贴图与轻微凹凸质感，鞋侧白色品牌标识采用哑光TPU材质设置15%反光度，中底白色缓震块采用高弹EVA材质设置轻微漫反射效果，中底边缘与外底触地区域的黄色耐磨橡胶设置30%反光度与细微颗粒纹理，鞋带采用编织尼龙材质添加细微纤维凹凸效果，场景选用浅橄榄绿纯色背景，采用三点布光方案，主光从左上方45度打亮鞋身主体轮廓，辅光从右侧补光弱化阴影死黑区域，轮廓光从后方勾勒鞋身边缘提升立体感，最终渲染图清晰呈现鞋身所有结构细节。结构原理上完全还原REALFLEX系列跑鞋的独立缓震设计逻辑，中底的独立柱状缓震单元可在跑步落地时根据受力方向独立形变，分散足底压力提升缓震性能，鞋身侧面的斜向支撑条可在跑步侧向移动时提供鞋面支撑避免过度形变，鞋头的上翘设计引导步态从足跟到前掌的流畅过渡，外底分块设计提升鞋底弯折灵活性适配跑步时的足部自然弯曲，鞋领口的泡棉填充结构可贴合脚踝减少运动摩擦。软件兼容方面，模型导出包含STEP、IGES通用三维格式，可导入SolidWorks、UG、ProE、3ds Max等主流三维软件进行二次编辑，同时附带STL格式可直接用于3D打印鞋模原型，渲染效果图文件可直接用于设计方案展示，模型文件保留完整建模历史层，方便使用者根据需求调整鞋身配色、结构尺寸或修改细节设计。研发教学应用层面，该模型可作为鞋类设计专业的曲面建模教学案例，帮助学习者掌握Rhino软件中复杂曲面放样、曲面分割、布尔运算、材质渲染的核心操作技巧，也可作为运动品牌鞋款研发阶段的原型参考，用于快速验证鞋身结构比例、配色方案的视觉效果，还可用于3D打印课程的模型素材，打印小比例鞋模作为设计展示样件，同时也能为鞋类结构设计的学习者提供真实跑鞋的分层结构参考，理解专业跑鞋的缓震、支撑结构设计逻辑。
