多色款Stabilo记号笔外观结构三维设计

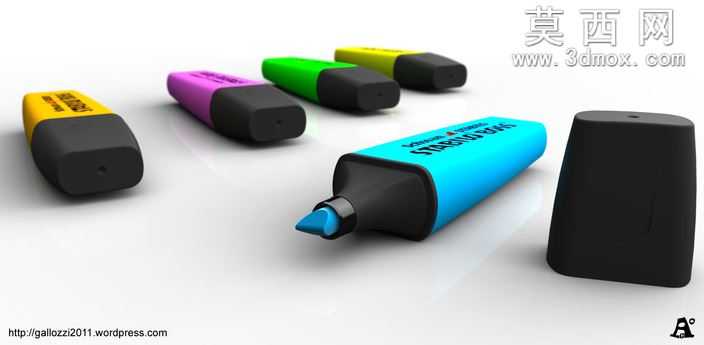

本作品为Stabilo记号笔的全参数化三维设计成果，建模阶段以实物测绘的尺寸数据为基准，完整还原了该款记号笔的外观造型与内部装配结构。建模过程中优先采用实体建模与曲面建模结合的方式，针对笔身的流线型弧面过渡区域，通过多截面曲面扫掠、曲率连续倒角等操作，保证笔身握持区域的曲面顺滑无棱角，还原真实产品的人体工学握持弧度；针对笔帽与笔身的卡扣配合结构，精准设计了卡扣凸台与凹槽的过盈配合尺寸，还原实际产品插拔时的阻尼感与卡合牢固度，同时预留了笔夹的安装定位结构，保证笔夹与笔帽曲面的贴合度。针对笔尖部分，单独拆分出笔尖导墨槽、笔芯固定座、笔尖护套等独立零件，还原斜切式荧光笔尖的倾斜角度与出墨端面造型，各零件之间的装配间隙控制在0.1mm以内，符合实际文具产品的装配公差要求。材质渲染阶段，针对不同部件的物理质感做了分层材质调整：笔身的彩色塑料部分采用半哑光ABS材质，添加细微的磨砂颗粒纹理与3%的粗糙度参数，还原真实笔壳的微磨砂触感，避免高反光塑料的廉价感；笔帽与笔身的黑色握持区域采用软胶PVC材质，调整材质的漫反射权重与柔光度，模拟软胶材质的亲肤哑光质感；笔尖部分采用半透多孔纤维材质，添加轻微的次表面散射参数，还原纤维笔尖的吸墨后半通透视觉效果；笔身表面的品牌标识采用丝网印刷质感，调整标识的凹凸高度与印刷光泽度，还原真实产品的logo印刷效果。场景渲染阶段采用柔和的工作室三点布光，主光源从侧上方45度角照射，突出笔身的曲面光影过渡，辅光源补亮暗部细节避免死黑，添加微弱的环境光遮蔽效果，增强多支笔摆放时的空间层次感，同时还原了黄、紫、绿、蓝等多款经典配色的笔身效果，完整呈现该款记号笔的系列化产品特征。设计过程中同步完成了各零件的快捷键映射设置，可通过预设快捷键快速切换零件显示状态、调整配色方案、查看装配截面，方便后续对笔身结构做优化调整，也可直接用于产品外观展示、结构验证等场景。
