金属管材焊接置物托架三维结构设计

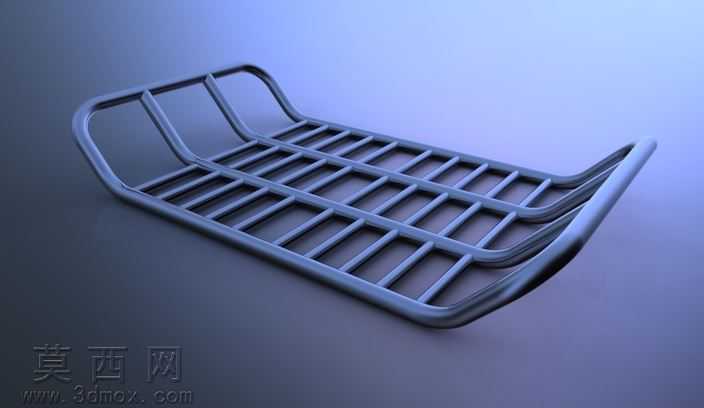

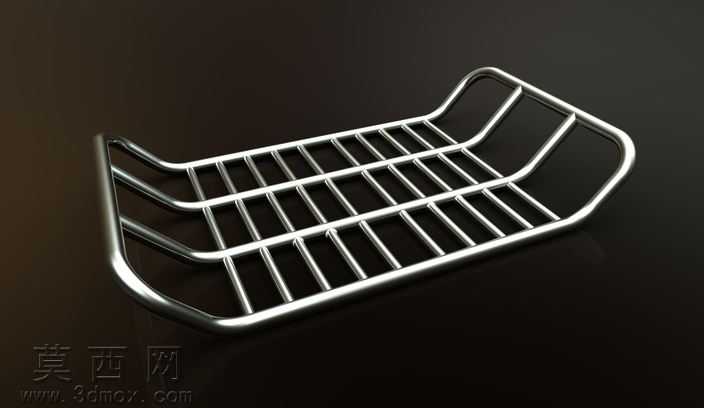

本作品为金属管材焊接成型的置物承载托架，建模阶段采用SolidWorks完成全参数化三维构建，首先基于托架的实际承载使用需求绘制二维轮廓草图，明确整体外轮廓的弯折弧度、横向栅格的排布间距、侧边围合护栏的高度尺寸，确保整体造型符合人体工程学与置物使用的尺寸规范。建模过程中优先采用焊件模块完成管材构件的快速生成，针对不同位置的圆管构件分别设置对应的管径参数，主体外框管材采用稍大管径以保障整体结构强度，内部横向承载栅格采用适配管径，在控制整体重量的同时保障栅格面的承载能力，所有管材衔接位置均按照实际焊接工艺要求预留焊接收缩余量，还原真实焊接构件的衔接结构。完成基础结构建模后，对模型进行圆角工艺处理，所有管材的弯折位置、端头位置均添加符合五金加工规范的圆角特征，避免尖锐棱角带来的使用安全隐患，同时还原真实五金产品的工艺细节。材质与渲染阶段，为模型赋予抛光不锈钢金属材质，调整材质的反射参数、粗糙度参数，还原不锈钢管材表面的亮面金属质感，同时添加细微的表面拉丝纹理提升材质真实度；渲染场景采用深灰色哑光背景，搭配柔和的三点布光方案，主光从侧上方投射以突出金属管材的轮廓高光，辅光弱化阴影区域的死黑问题，轮廓光勾勒托架整体的外边缘形态，最终渲染效果清晰展现托架的焊接结构、栅格排布与金属质感。结构设计上，该托架整体采用围合式边框设计，两端向上弯折形成防护栏结构，避免放置的物品从侧边滑落，底部均匀排布的横向栅格既保障了承载面的平整性，又能减少整体材料用量、降低构件自重，同时栅格间隙可实现沥水、通风的使用效果，适用于厨卫置物、车载置物、工业物料临时承载等多种场景。建模过程中对所有焊接衔接位置做了结构校验，确保每一处管材衔接点都具备足够的连接强度，整体结构无冗余构件，符合焊接五金件的加工工艺要求，可直接用于生产加工的结构参考，也可用于相关场景的装配仿真使用。
