带法兰开槽锁紧锥形轴瓦结构设计

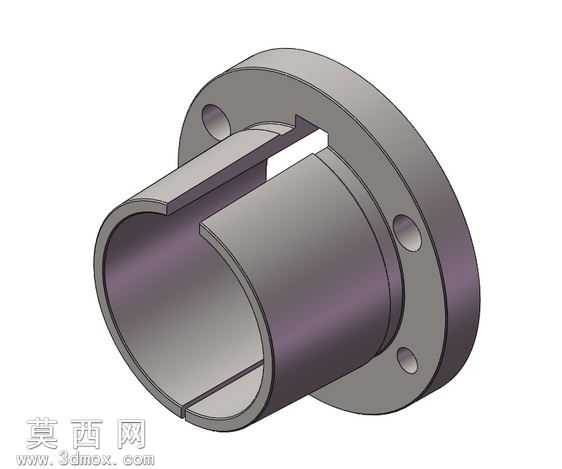

本作品为带法兰结构的开槽锥形锁紧轴瓦三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台特征生成轴瓦的基础锥形筒体与一体式法兰基体，严格遵循Q1X2.4375锥度参数控制内外锥面的锥度精度，保证锥面配合的贴合度与自锁性能。建模过程中在筒体轴向开设对称通槽，通过拉伸切除特征精准控制槽宽与槽的轴向延伸长度，为轴瓦装配时的径向收缩变形预留形变空间，实现抱紧轴件的锁紧功能；法兰端面上通过圆周阵列特征均匀布置三个安装通孔，孔位与法兰外圆、筒体内孔保持严格同轴度公差，满足装配时的定位精度要求。材质渲染阶段为模型赋予合金钢金属材质，调整金属粗糙度参数模拟精加工后的金属表面质感，法兰端面与筒体外圆做亚光金属处理，开槽内壁与锥面配合面添加细微的磨削纹理，还原机械加工零件的真实表面状态，渲染时添加环境光遮蔽效果，清晰展现开槽结构、法兰孔位与锥形筒体的衔接细节，突出各部分的结构层次。结构设计上参考布朗宁2型标准带轮衬套结构，采用734锥度实现自锁紧效果，双分裂槽结构提升轴瓦的形变均匀性，装配时通过法兰端的紧固件轴向施压，即可让开槽筒体沿锥面收缩，抱紧中心轴实现无键传动的扭矩传递，同时保证与配合法兰的同心度要求，避免传动过程中出现偏心抖动问题。设计过程中重点优化了开槽端部的应力集中结构，在槽的末端添加微小圆角过渡，降低轴瓦锁紧受力时的开裂风险，同时控制筒体壁厚均匀性，保证收缩变形时各部位受力一致，提升轴瓦的使用寿命与传动稳定性，整体模型特征完整，可直接用于传动机构的装配验证、工程图导出与后续加工参考。
