异形曲面承托支撑结构件

日常做设备结构设计时，这类异形曲面承托支撑件的应用场景其实覆盖得很广，小到桌面设备的边角承托、工装夹具的定位支撑脚，大到小型非标设备的机架连接承托部位，都能见到这类结构的变体。很多刚入行的工程师做支撑件设计时，总习惯直接用直角块加筋的结构，忽略了实际使用中的受力分布与操作干涉问题，这个支撑结构的设计思路刚好避开了这类常见误区。

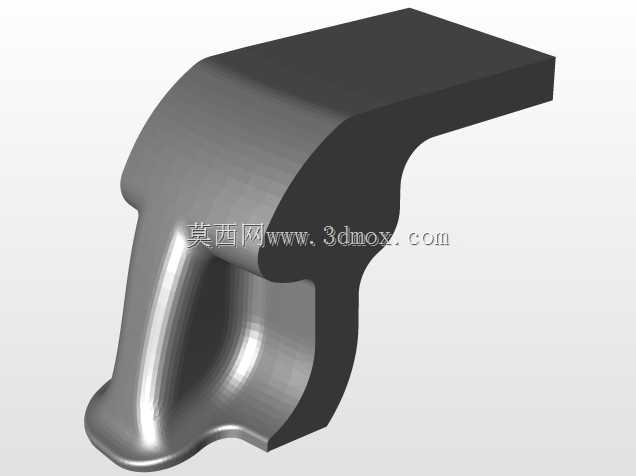

从实际用途来看，这个构件主要承担垂直方向的静载荷承托，同时兼顾侧向的限位作用，顶部的平直安装面可以通过螺栓或者粘接的方式固定在安装基体上，下部的曲面过渡结构一方面可以分散顶部传递下来的载荷，避免直角位置出现应力集中导致的断裂问题，另一方面曲面的收腰造型可以给下方的操作空间留出足够余量，不会像直角支撑块那样在安装后出现边角磕碰操作人员、干涉相邻部件运动轨迹的问题。

设计思路上，这个结构没有采用常规的等壁厚设计，承力较大的顶部安装块部位做了加厚处理，厚度方向预留了足够的螺栓沉头空间，安装时螺栓头可以完全埋入构件内部，不会突出表面影响被承托物件的放置。从顶部平直段向下过渡的曲面，是按照等强度梁的受力轨迹做的顺滑过渡，曲率变化没有突变，不管是采用机加工还是3D打印的方式制作，都不会出现加工死角，曲面部位的壁厚从顶部到底部逐渐收薄，既保证了承力强度，又尽可能控制了构件的整体重量，不会出现不必要的材料浪费。

外形尺寸与安装边界方面，顶部的平直安装面为矩形结构，长宽尺寸可以根据实际安装的基体尺寸做适配调整，常规应用场景下安装面长度控制在80-120mm区间，宽度控制在40-60mm区间即可满足多数小型设备的承托需求，安装孔位设置在安装面的四个边角位置，孔距按照标准的五金安装孔距做预留，不需要额外做定制打孔就能适配常规的安装场景。构件的整体高度从顶部安装面到最底部的支撑端面，控制在60-90mm区间，下部的支撑端面做了小范围的圆弧收边，放置在平面上时不会出现锐边刮花接触面的问题，侧向的曲面内凹深度控制在15-25mm，刚好可以避开相邻位置的管线、小型操作部件的运动范围，不会出现安装后干涉周边部件的问题。

实际选型使用时，需要注意这个支撑件的承力上限，按照常规的金属材质计算，单个支撑件的静载荷承托能力在50-80kg区间，如果是采用塑料材质3D打印制作，承托能力会根据填充率的不同有所变化，填充率在60%以上时可以承托20-30kg的静载荷，适合做轻量化设备的支撑使用。结构的曲面过渡位置没有做尖锐棱角，所有边角都做了R2以上的圆角处理，不管是加工还是后期安装使用，都不会出现锐边割手的问题，下部的支撑端面平面度控制在0.1mm以内，安装后不会出现晃动、支撑不稳的情况。

很多工程师在做这类支撑结构建模时，容易忽略曲面和顶部安装面的衔接位置处理，直接做直面和曲面的拼接，会导致衔接位置出现应力集中线，长期受载后容易从衔接位置开裂，这个结构在衔接位置做了小半径的过渡圆角，把应力分散到周边的曲面区域，大幅提升了结构的抗疲劳性能。另外这个结构的整体造型没有复杂的倒扣结构，不管是采用CNC铣削加工、注塑成型还是3D打印制作，都不需要做特殊的拆件处理，加工工艺性很好，不需要额外设计复杂的工装夹具就能完成生产，量产时的成本控制也更有优势。

在不同的应用场景下，这个结构还可以做针对性的调整，比如用在食品设备上时，可以把曲面的圆角进一步加大，避免残留清洁死角；用在重载场景下时，可以在曲面的内侧增加隐形的加强筋，在不改变外部安装尺寸的前提下提升整体承托能力；用在外观要求较高的消费类设备上时，可以在曲面表面做晒纹、喷砂等表面处理，提升整体的外观质感。
