社区四百万纪念吉祥物奖杯造型设计

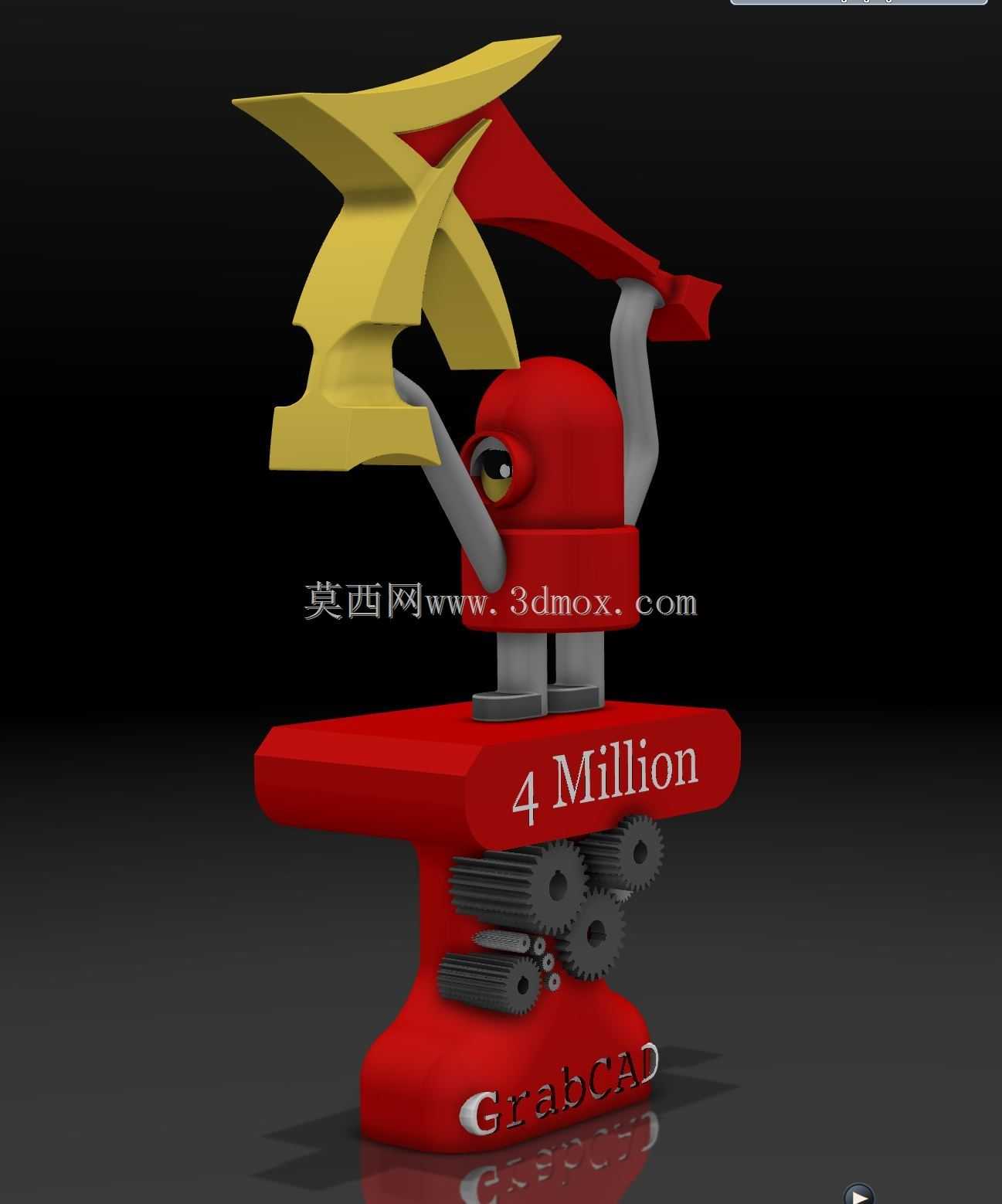

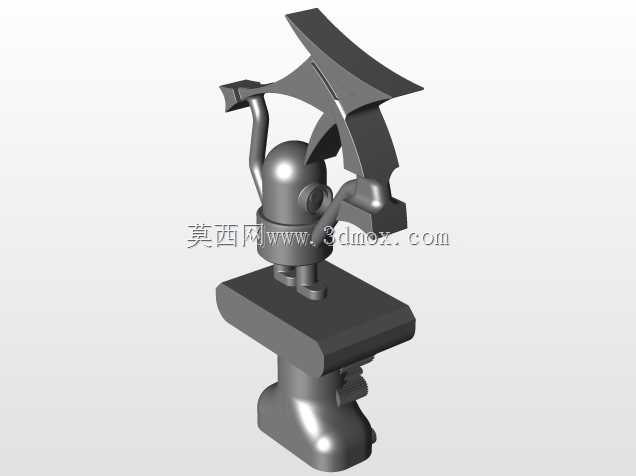

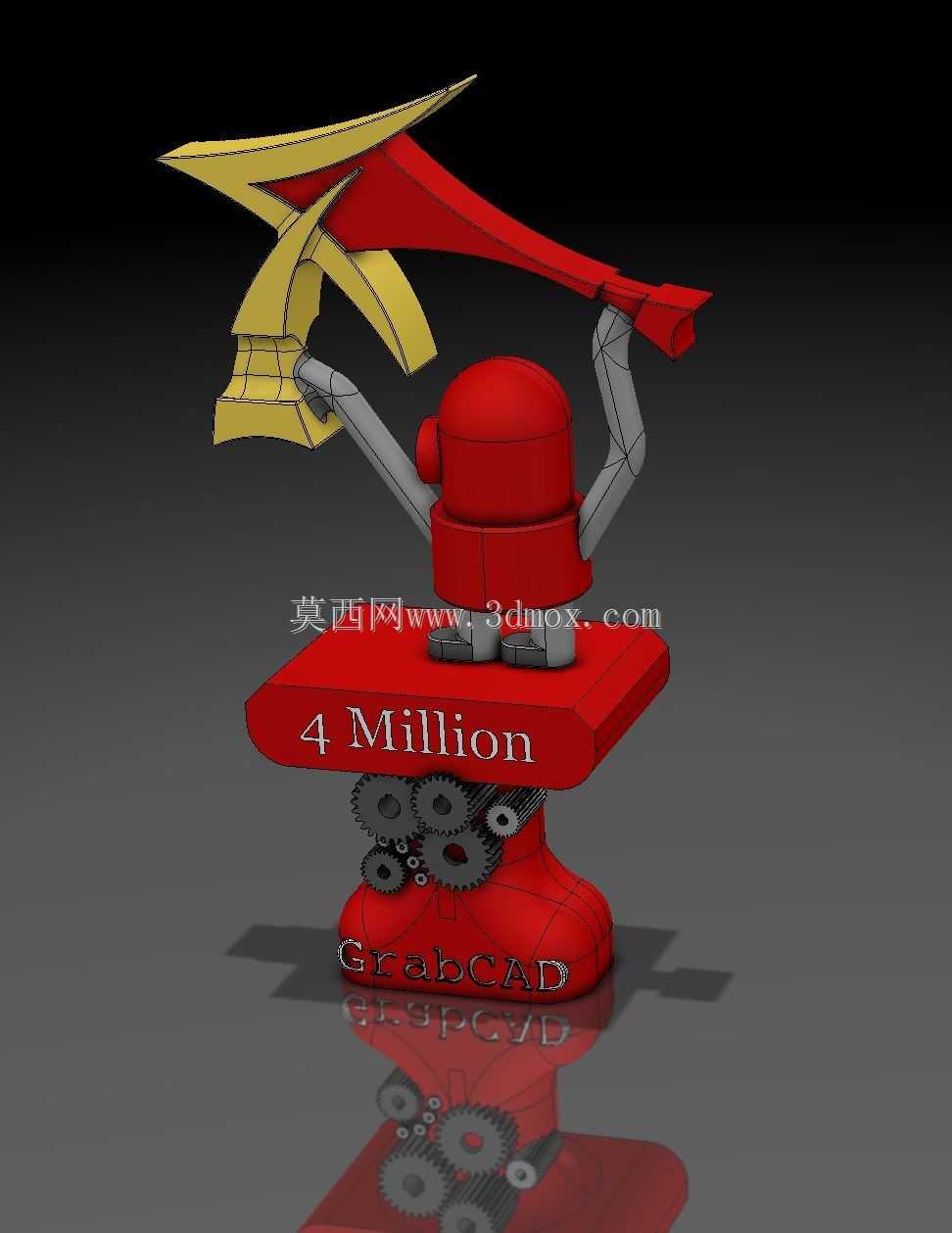

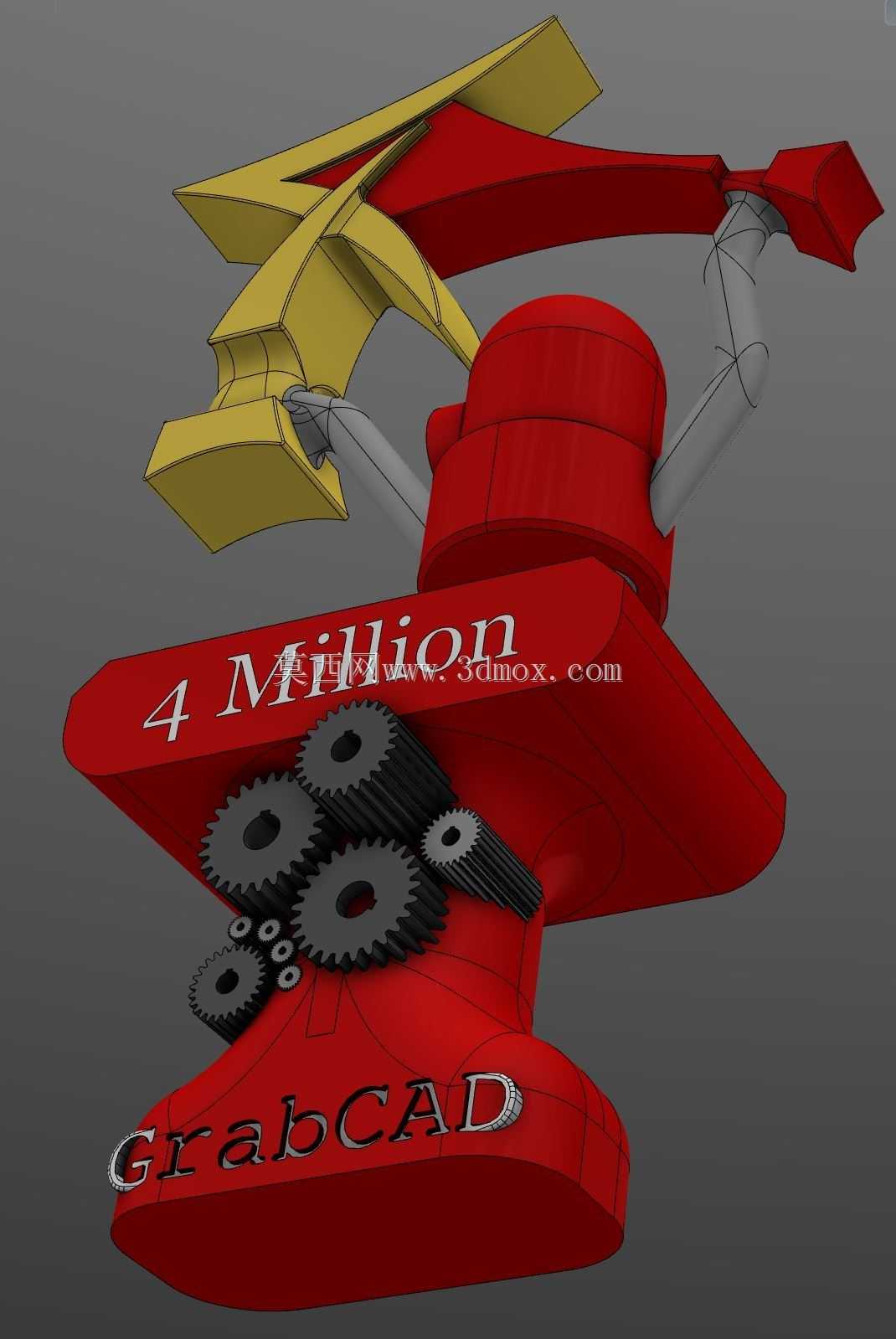

这款纪念奖杯造型的设计，最初的核心诉求是承载社区达成四百万用户规模的纪念意义，同时要兼顾桌面陈列的摆放适配性，整体结构分为底座、中部传动结构、上部卡通主体、顶部造型四个部分，各部分的衔接都做了一体化的造型过渡，没有突兀的拼接断层。从实际应用场景来看，这类纪念奖杯主要用于线下社区活动的陈列展示、核心贡献用户的纪念馈赠，以及办公场景的桌面装饰摆件，因此在外形尺寸的把控上，整体高度控制在常规桌面摆件的适配区间，底座的长宽比例经过反复调整，确保放置在常规办公桌、展示架上时不会出现重心偏移倾倒的问题，底座底部预留了3mm的平面安装边界，可以直接粘贴防滑胶垫或者固定铭牌，不需要额外做安装结构的二次加工。

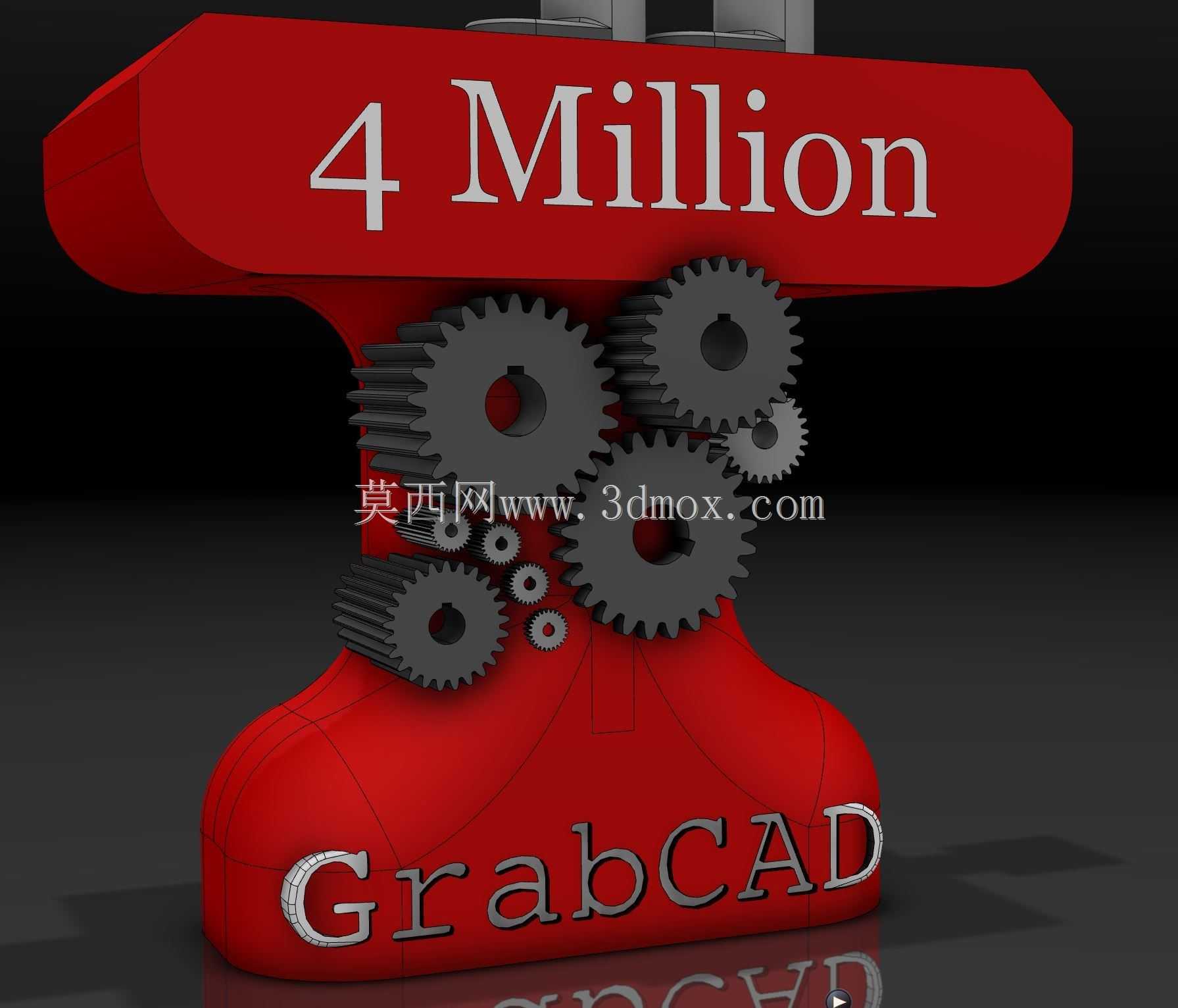

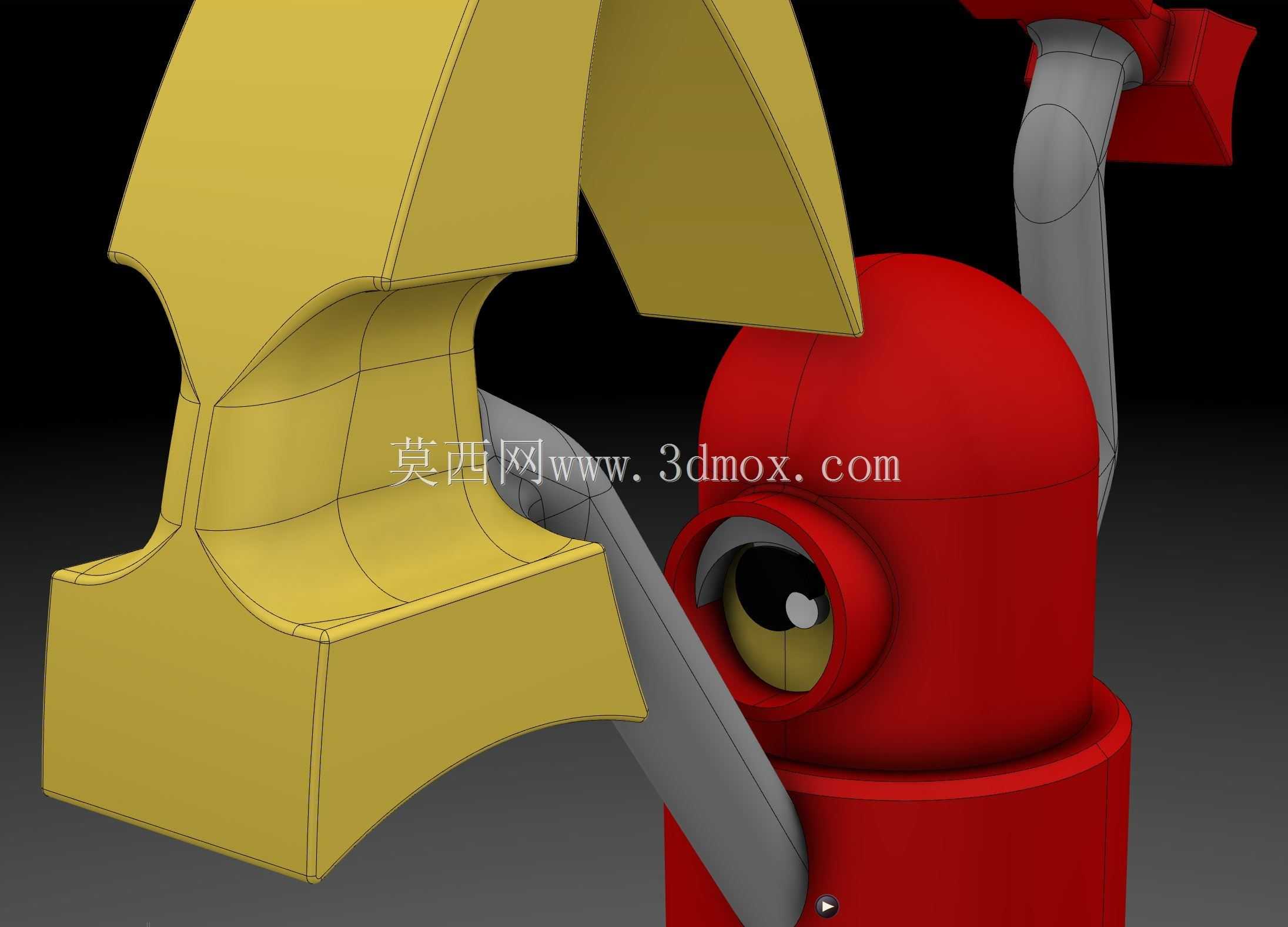

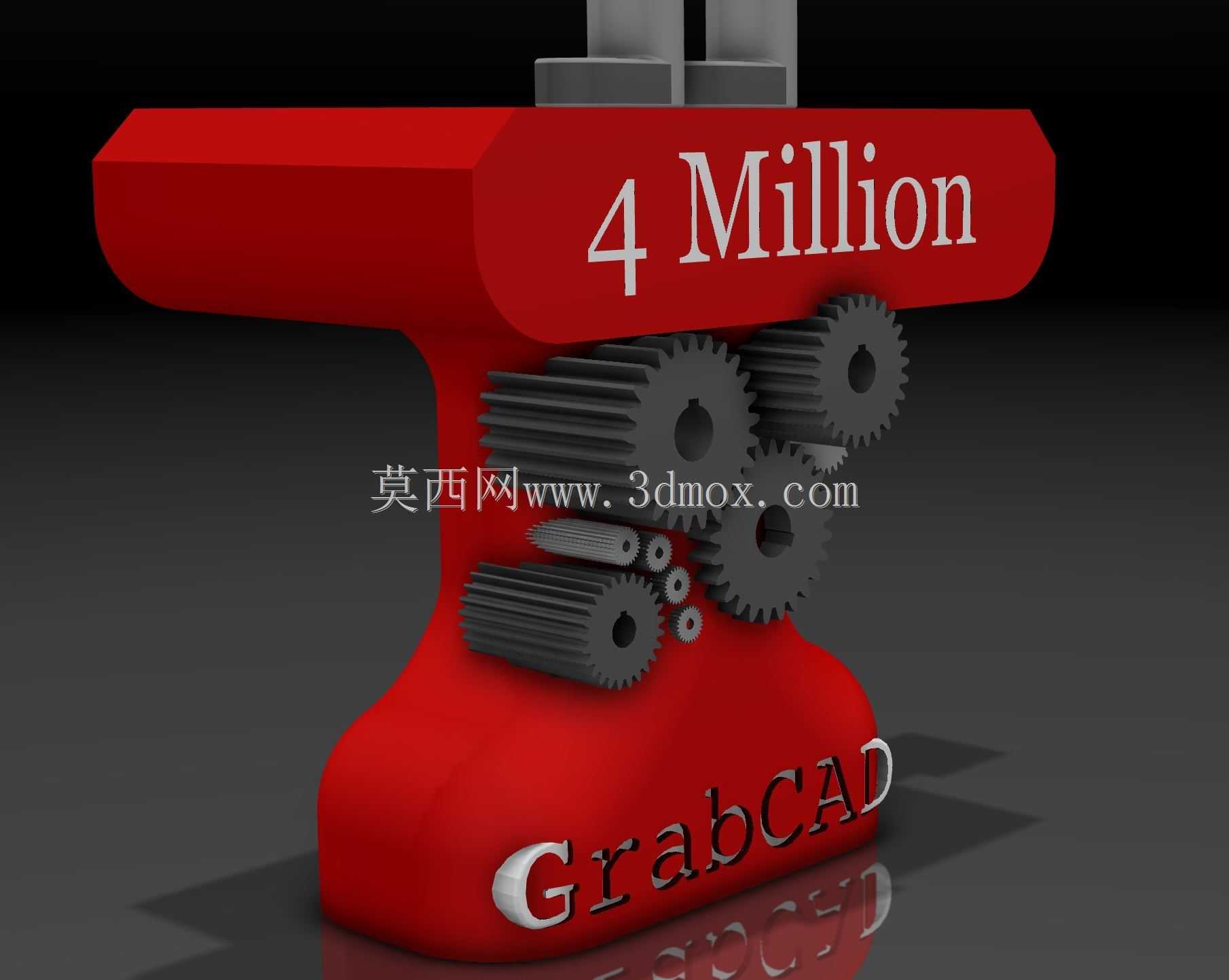

设计思路上没有采用传统奖杯的杯状对称结构，而是结合社区的工程属性，在底座上部加入了外露的圆柱齿轮传动组造型，齿轮的模数、齿形都按照标准直齿圆柱齿轮的参数做了等比例缩放，齿顶圆、齿根圆的过渡都符合机械加工的成型逻辑，既呼应了机械设计社区的专业属性，也让整个造型的机械质感更加突出，不会显得过于卡通化而失去纪念藏品的厚重感。上部的卡通吉祥物形象采用了单眼的简约工业风设计，手臂的抬起角度经过多次调整，确保手持的箭形造型与另一侧的飘带结构形成视觉上的动态平衡，箭头部分特意做了数字“4”的轮廓变形，直接呼应四百万的纪念主题，飘带的曲面弧度做了顺滑的G2连续处理，不管是3D打印成型还是后续做翻模加工，都不会出现曲面褶皱或者分型面错位的问题。

从功能特性来看，整个造型的所有外表面都做了最小1.5mm的壁厚处理，完全适配光固化3D打印、FDM打印以及树脂翻模的加工工艺要求，没有出现小于0.8mm的薄壁结构，也没有完全封闭的空心腔体，打印过程中不需要额外做支撑拆除的复杂后处理，齿轮部分虽然是装饰性结构，但也预留了足够的装配间隙，如果有加工需求，也可以将齿轮部分改成可活动的传动结构，增加摆件的互动趣味性。底座正面的文字标识区域做了0.2mm的下沉处理，后续做丝印、移印或者金属铭牌镶嵌的时候，不需要额外做表面找平，下沉的深度刚好可以容纳常规的金属铭牌厚度，粘贴之后不会出现边缘凸起的问题。

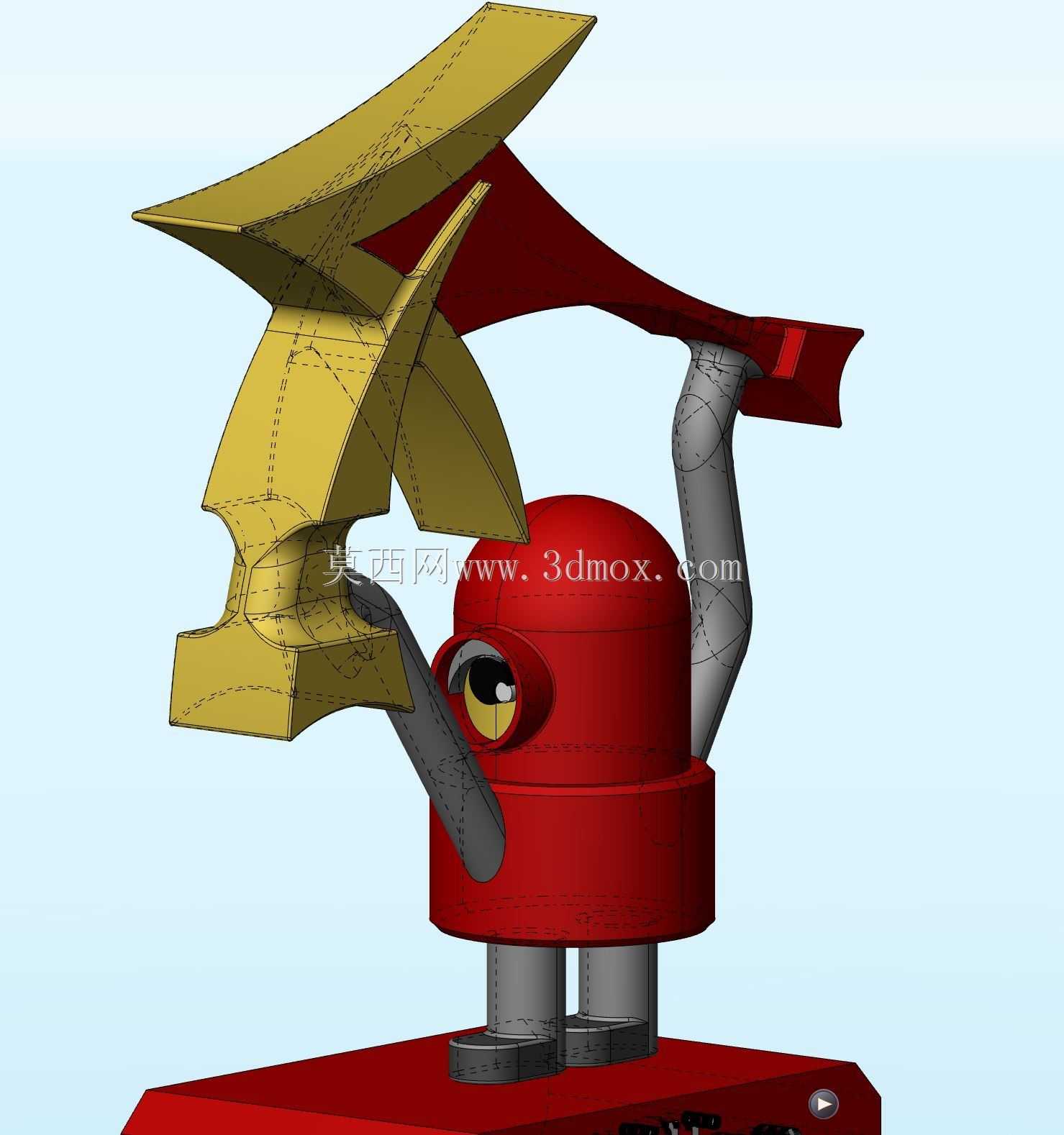

在实际的建模过程中，所有的曲面过渡都避免了锐角棱边，所有外露的棱边都做了R0.3-R1mm的圆角处理，既可以避免加工过程中出现的应力集中问题，也能让最终的成品握持或者摆放时不会出现划手的情况，红色主体部分与金色、灰色的结构部分做了明确的分色边界，边界线都设置在造型的转折位置，后续做分色喷涂的时候不需要做复杂的遮罩处理，就能得到干净的分色效果。顶部的金色造型与红色飘带之间预留了0.5mm的视觉间隙，既让两个部分的层次更加分明，也避免了3D打印过程中两个结构出现粘黏的问题，不需要后续做打磨分离的工序。整个造型的重心经过测算，完全落在底座的支撑面范围内，即使是采用PLA材料打印，填充率设置在20%的情况下，也能稳定放置，不会出现头重脚轻的倾倒问题，完全满足日常陈列摆放的使用需求。
