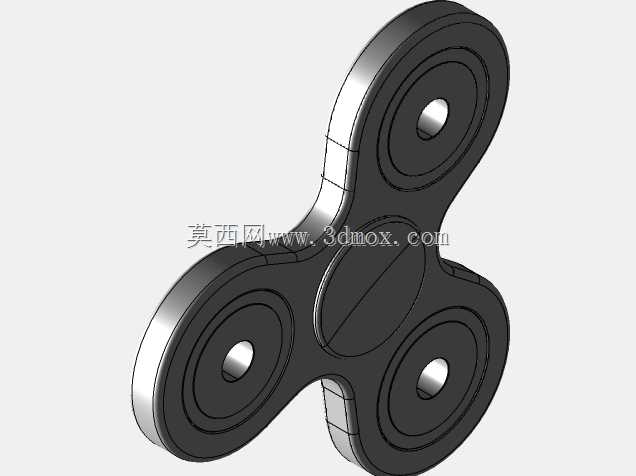

三叶指尖陀螺减压把玩件结构设计

这款三叶结构的指尖把玩旋转件，核心应用场景覆盖日常办公间隙的注意力调节、长时间伏案作业时的手部放松，也可作为手部精细动作康复训练的辅助小器具，适配不同年龄段用户的手持使用需求。从功能特性来看，整体采用对称三叶布局，三个配重臂均匀分布在中心轴承座周围，旋转时动平衡表现优异，不会出现偏摆抖动的问题，单次拨动后可维持较长时间的稳定旋转，中心位置预留标准轴承安装位，可适配常规608系列微型深沟球轴承，轴承压装后与主体配合间隙控制在0.02mm以内，既保证转动顺滑无卡滞，也不会出现轴承松脱晃动的情况。设计阶段优先考虑了3D打印的成型可行性，所有壁厚均控制在1.5mm以上，无小于45度的悬空悬挑结构，打印时无需添加额外支撑即可一次成型，三个臂端的配重环位置做了内嵌式凹槽设计，可嵌入金属配重块来调整整体转动惯量，用户可根据自身手感需求选择是否加装配重，凹槽与配重块的配合采用过渡配合设计，压入后无需额外粘接即可固定。外形尺寸方面，整体外接圆直径控制在75mm，中心轴承座直径22mm，单臂厚度10mm，整体重量在不加装配重的情况下约18g，加装三个金属配重块后整体重量约35g，握持时中心位置刚好贴合指腹，边缘做了R2的圆角过渡，长时间握持把玩也不会出现硌手的问题。安装边界上，中心轴承孔的轴向长度为8mm，与标准608轴承的厚度完全匹配，轴承压入后两端面与主体端面齐平，不会突出影响手指夹持，三个臂端的配重凹槽深度为5mm，配重块嵌入后不会突出主体表面，旋转时不会产生额外的风阻。结构设计上没有采用多余的装饰性特征，所有曲面均为顺滑过渡，既减少了3D打印时的层纹影响，也降低了旋转过程中的空气阻力，主体表面无尖锐棱角，日常使用时不会划伤手部，整体结构无需要二次组装的零散部件，除中心轴承和可选配重块外，主体为一体式结构，打印完成后压入轴承即可直接使用。从实际使用角度出发，三叶布局相比两叶结构的转动稳定性更好，旋转时的离心力分布更均匀，新手也能轻松拨出长时间的稳定旋转，相比多叶结构重量更轻，长时间夹在指间也不会产生负重感，中心轴承位的公差设计经过多轮打印验证，无论是PLA、ABS还是树脂材质打印，都能保证轴承的压装松紧度合适，不会出现过紧压坏轴承或者过松轴承打滑的问题。
