工业生产管线缆布设控制工作站结构

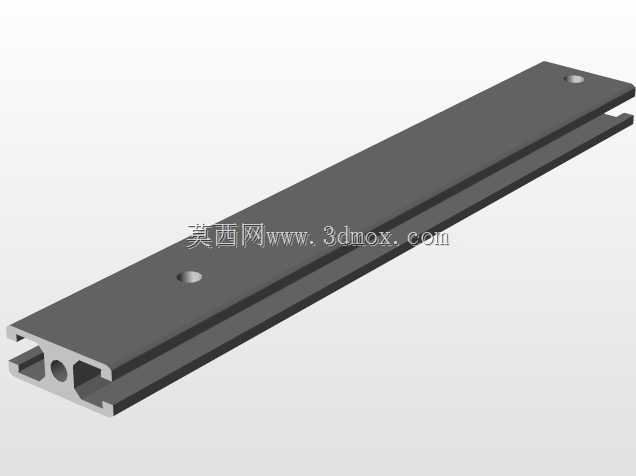

　　在离散制造车间的管线预制、线缆裁切预配工位上，这类控制工作站是衔接上游物料配送与下游装配工位的核心作业载体，日常承担生产环节中工艺管道、控制线缆的长度校核、路径预排布、端头预处理等作业，避免管线在下料阶段出现尺寸偏差导致的现场装配返工问题。不同于常规固定式作业台，该工作站采用分层悬挑式结构设计，上层设置带定位挡边的平面作业区，可平铺展开待核验的管线排布图纸，同时预留了测量工具的放置卡位，作业人员无需反复起身取放钢卷尺、标识笔等常用工具；中层的悬挑导轨架可根据待处理管线的长度调整伸出跨度，最长可适配常规车间预制段的管线承托需求，避免长距离管线因自重垂弯导致的长度测量误差，导轨表面做了低摩擦处理，拖拽线缆或薄壁管道时不会刮伤外保护层。

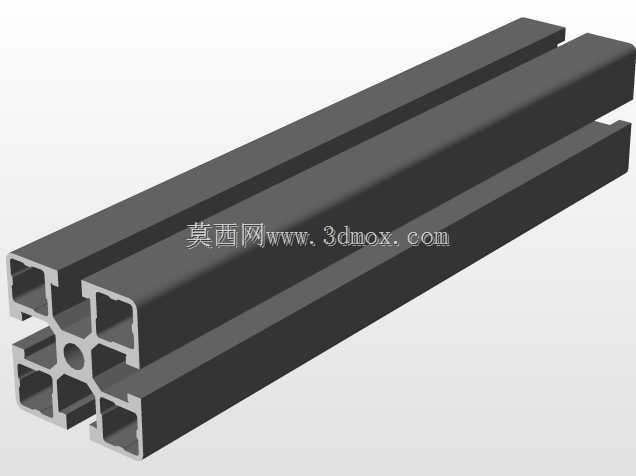

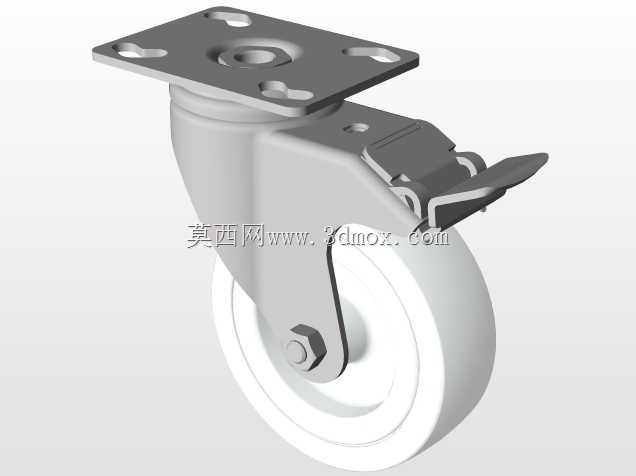

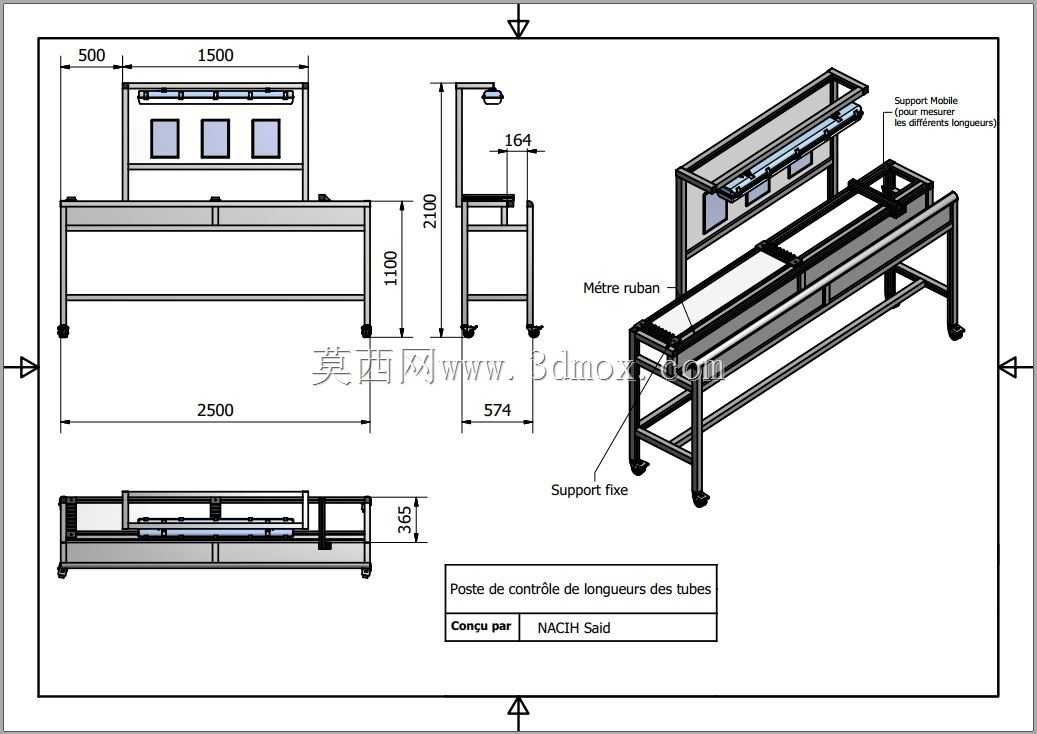

　　从结构设计逻辑来看，该工作站优先考虑了作业动线的合理性，整体框架采用标准工业铝型材拼接，所有连接节点均采用内嵌式紧固件，外部无突出的螺栓头或尖锐边角，避免作业过程中勾挂线缆绝缘层或划伤管道防腐层。底部配置的可调脚轮带刹车锁定结构，既可以根据车间产能布局调整工位位置，在作业时锁定后也能保证整体结构的稳定性，不会因拖拽管线出现台体偏移。安装边界方面，该工作站收拢状态下的占地宽度适配车间标准1.2米通道的布设要求，悬挑导轨完全伸出时，末端距离台体主体的延伸长度控制在安全范围内，不会占用相邻工位的作业空间，台体作业面的高度符合人体工程学站立作业的高度区间，长时间进行管线测量、排布作业时可降低作业人员的腰部负荷。在实际生产应用中，

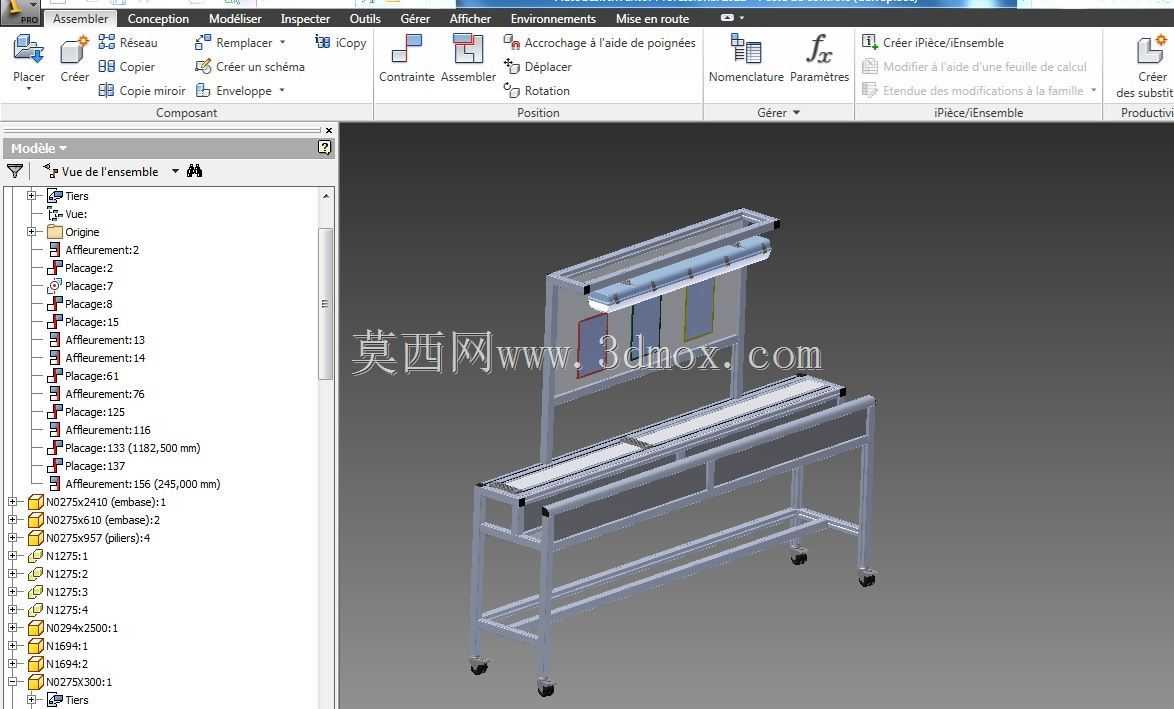

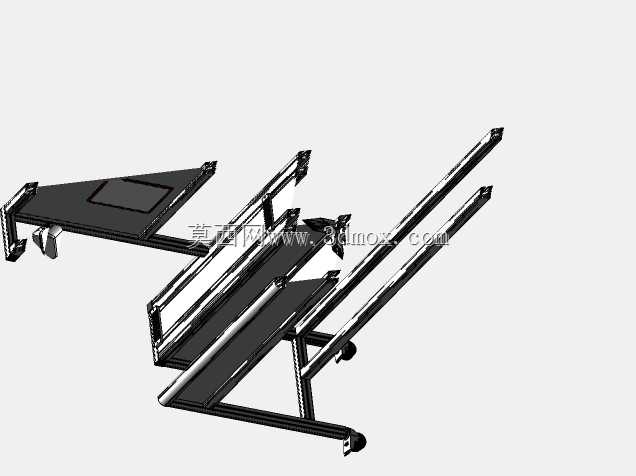

　　这类工作站还可根据不同管线的作业需求加装辅助定位夹具，比如针对大口径刚性管道可在导轨上加装V型支撑块，针对柔性控制线缆可加装导向滑轮，适配不同材质、不同管径的管线处理需求。台体侧边预留的工具挂板点位，可后续加装挂架放置管剪、剥线钳、压线端子等专用工具，无需额外占用作业平面空间。结构建模过程中，所有型材的拼接公差、导轨的平行度、脚轮的安装同轴度都按照实际工业装配标准做了参数约束，导出的三维结构可直接用于工位布局仿真、结构件加工出图，无需额外做结构干涉校验。不同于通用作业台的泛用性设计，该工作站的所有结构细节都围绕管线、线缆的长度控制作业做了针对性优化，比如作业平面边缘设置的嵌入式标尺，可直接在台面上完成短段管线的快速测量，

　　无需额外铺设测量垫；悬挑导轨上的刻度标识可配合端头定位挡块，快速完成定长管线的批量裁切定位，大幅提升管线预制环节的作业效率，减少人工测量带来的随机误差。在车间的实际运维过程中，该工作站的模块化结构也便于后期维护，所有易损的导轨耐磨条、脚轮都可单独拆卸更换，无需整体拆解台体框架，降低工位的运维成本。针对有防静电需求的线缆作业场景，台体的作业面板可替换为防静电板面，框架预留接地螺栓点位，可直接接入车间的防静电接地系统，满足精密控制线缆的作业防护要求。
