印花机配套小型皮带输送装置

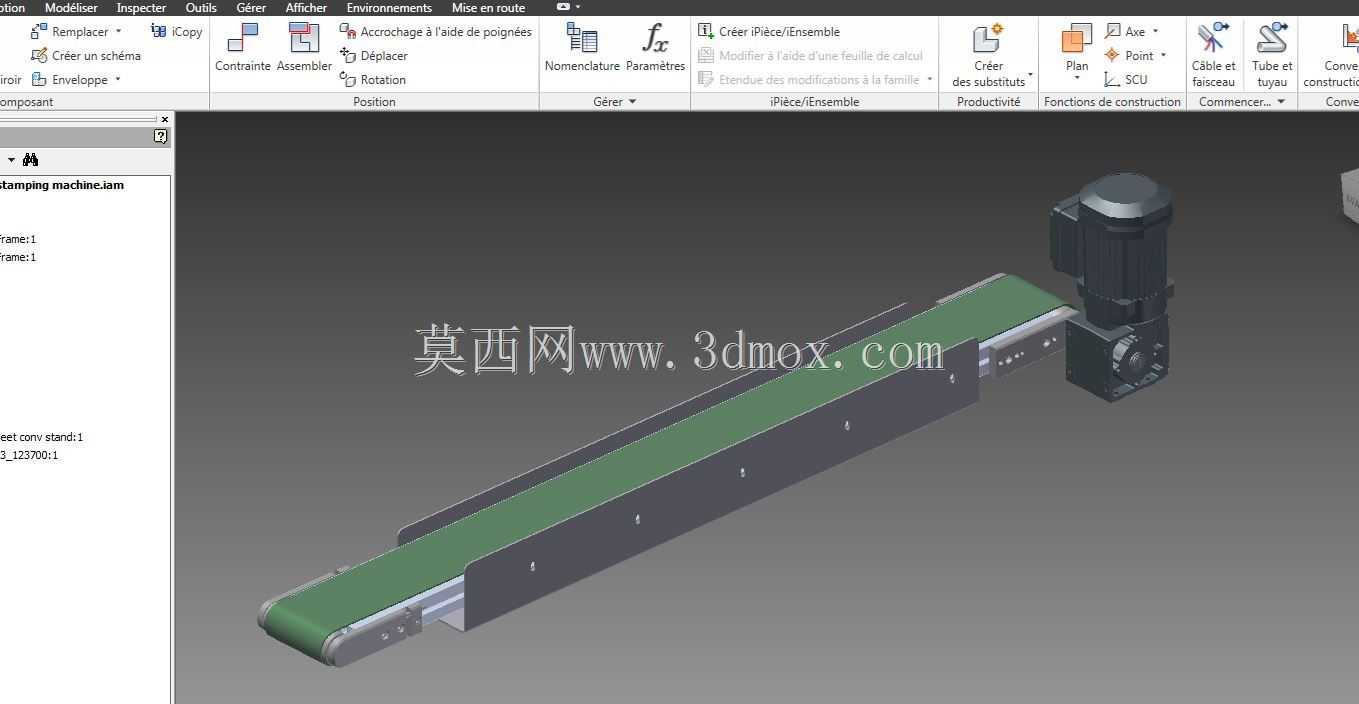

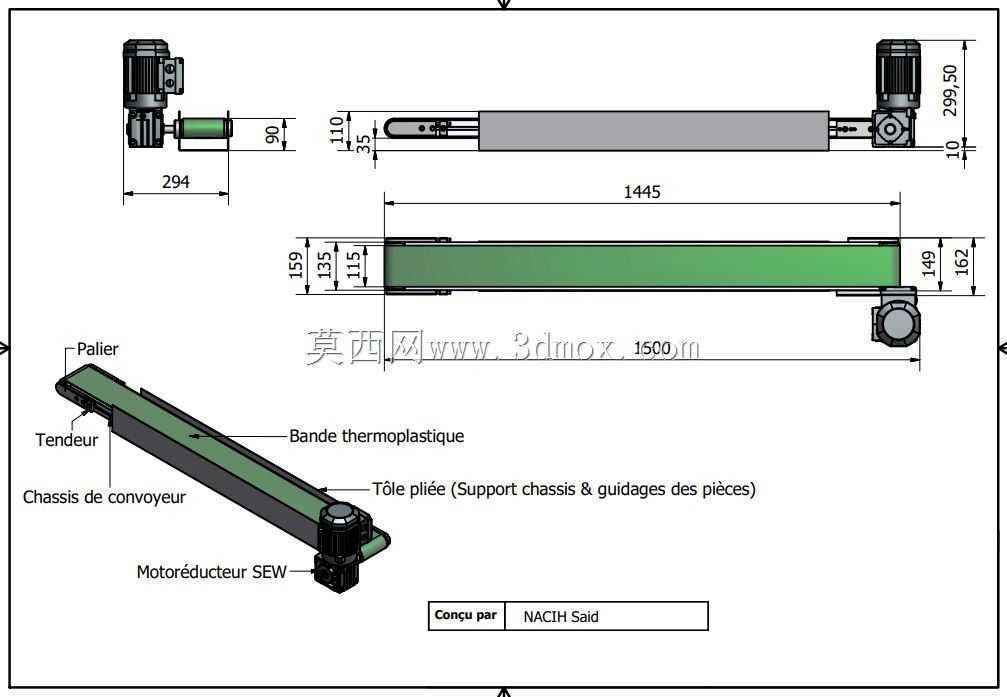

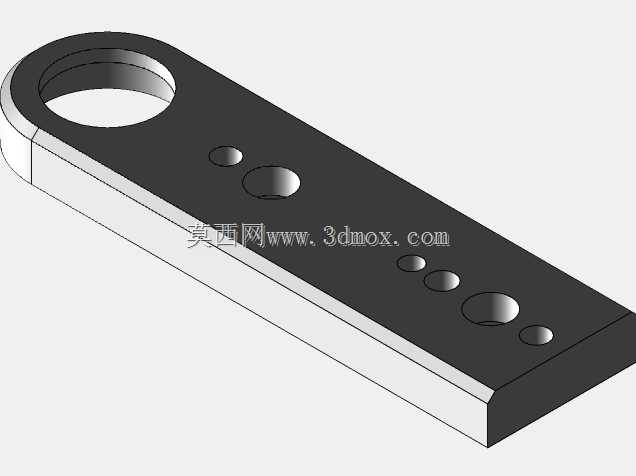

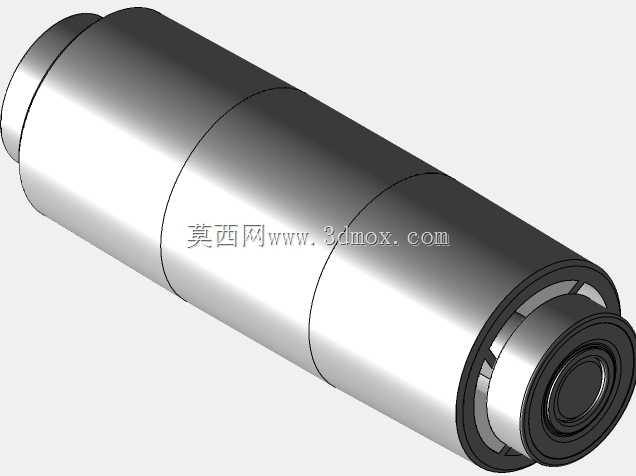

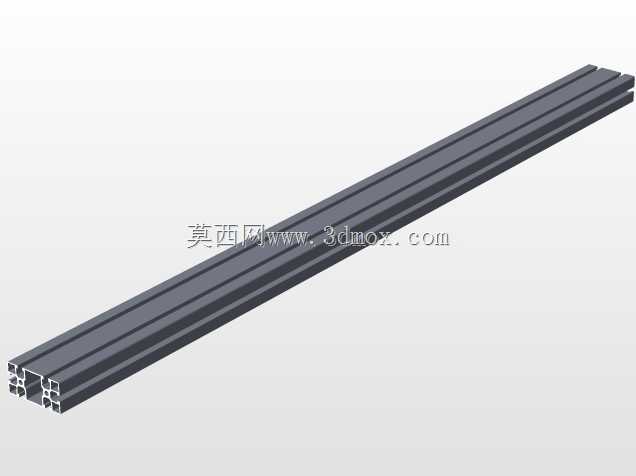

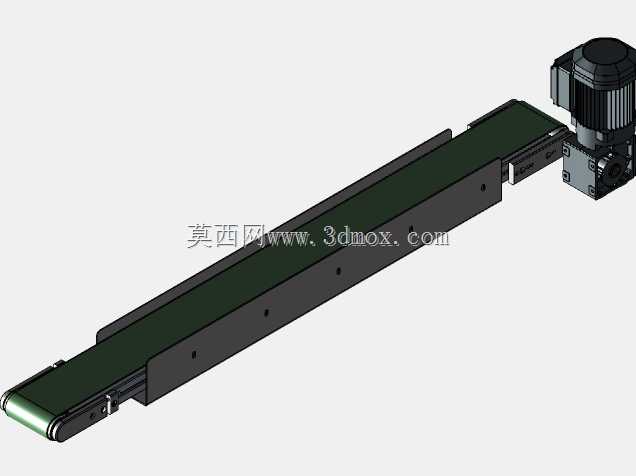

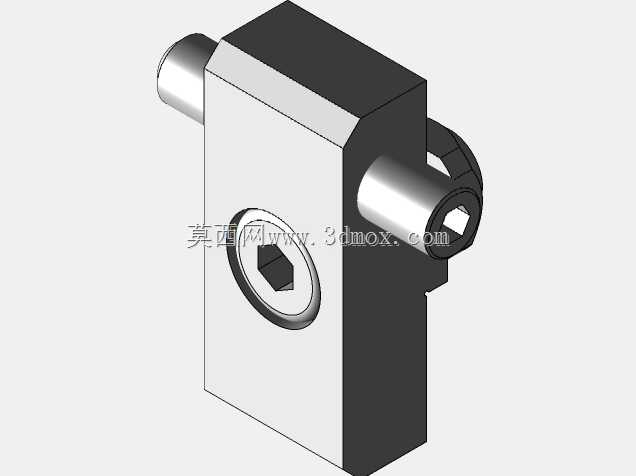

在纺织印花生产车间的工位衔接环节，这类窄幅小型皮带输送装置常被布置在印花主机的出料端，承接完成印花工序的面料或裁片，将其平稳输送至下一工位的收料台或烘干设备入口，避免刚完成印花的物料因人工拖拽出现图案蹭花、移位的问题，也能减少工位间的人工转运频次，降低一线操作工人的重复劳动强度。从实际使用场景来看，这类输送装置的安装空间往往受限于印花主机的出料口高度与周边设备的排布间距，因此设计时优先控制了整机的横向宽度与纵向高度，机架采用一体化折弯成型的钣金结构，两侧的安装基准面做了铣平处理，保证皮带运行时的平面度偏差控制在合理范围内，避免皮带长期运行出现跑偏、剐蹭侧边护板的问题。驱动端采用减速电机直连主动辊的布局，省去了额外的链传动或带传动结构，既压缩了驱动端的整体占用空间，也减少了后续日常维护的点位，日常巡检仅需检查减速电机的温升与皮带张紧度即可，无需频繁调整传动件的张紧状态。皮带选用的是哑光深色PVC材质，表面做了微防滑处理，既不会因为摩擦力过小导致输送的印花物料打滑停滞，也不会因为摩擦力过大在物料接驳时出现卡滞，同时深色表面不容易残留印花过程中滴落的少量色渍，长期使用后外观整洁度更容易维持。从动端设置了可调节的张紧结构，通过两端的调节螺栓可以微调从动辊的平行度与皮带张紧力，调整行程预留了足够的余量，即便皮带使用一段时间后出现轻微伸长，也无需裁剪皮带即可完成张紧调整，延长易损件的更换周期。机架底部预留了标准的安装孔位，可以直接通过螺栓固定在印花主机的出料侧机架上，也可以搭配可调高度的支撑脚独立放置在地面，适配不同型号印花设备的出料高度差，安装时仅需保证输送面与印花主机出料平台的平面齐平，接驳处的间隙控制在5毫米以内，即可避免薄型面料在转运过程中卡入缝隙。从结构设计的细节来看，两侧的护板高度略高于皮带输送面，既可以防止输送过程中偏斜的物料从侧边掉落，也不会因为护板过高干扰物料的正常取放，护板与机架之间采用可拆卸的螺栓连接，后续如果需要更换不同宽度的皮带，仅需拆卸护板即可完成操作，无需整体拆解机架。主动辊与从动辊的表面都做了滚花处理，增大辊筒与皮带内侧的摩擦力，避免重载启动时出现辊筒空转、皮带打滑的问题，辊筒两端的轴承选用带密封结构的深沟球轴承，可以阻挡印花车间内的纤维碎屑、少量色浆雾气进入轴承内部，延长轴承的使用寿命，减少润滑维护的频次。这类输送装置的输送速度可以通过配套的减速电机调速器进行调整，能够匹配不同印花工艺的生产节拍，当印花主机运行速度较快时，可以调高输送速度避免物料在出料端堆积，当生产小批量、易损的印花裁片时，可以调低输送速度方便操作人员在输送末端逐一取料整理。在实际选型适配时，需要重点核对输送装置的整机长度与安装空间的匹配度，同时确认驱动电机的安装位置不会与周边的管线、设备结构产生干涉，该结构将驱动电机布置在输送装置的出料端侧方，电机接线盒朝向外侧，方便后期接线与检修操作，电机的散热面没有被机架结构遮挡，长时间连续运行时也能保证良好的散热效果，不会出现过热停机的问题。皮带下方设置了多组支撑托板，托板采用耐磨的高分子材质，既可以对皮带的上半段形成稳定支撑，避免输送物料时皮带出现下凹变形，保证输送面的平面度，也能减少皮带运行时的摩擦阻力，降低驱动电机的运行负载，减少不必要的能耗。整机的所有外露钣金件都做了喷塑处理，表面光滑不易积尘，也能抵御印花车间内少量潮湿空气与色浆的腐蚀，长期使用不会出现漆面脱落、生锈的问题，适配纺织印花车间的生产环境。
