橡胶金属复合隔振减振器结构设计

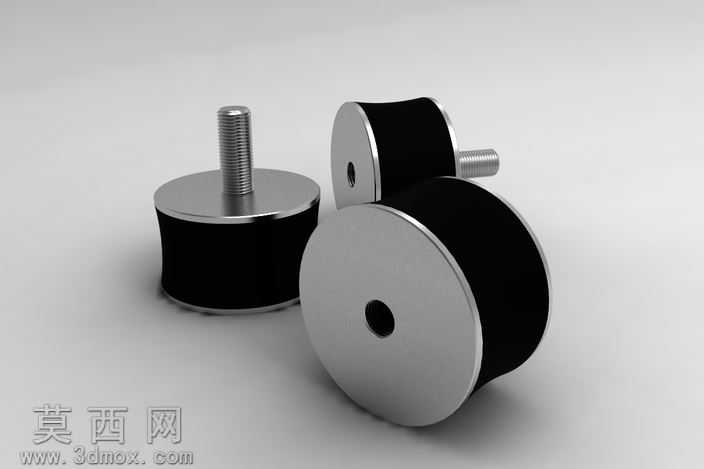

本模型为橡胶金属复合型减振元件，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械减振元件的通用设计规范，对金属端盖、橡胶弹性体、连接螺柱三类核心部件分别进行独立建模后完成装配约束，完整还原了该类减振器的真实装配关系与结构细节。建模阶段首先完成金属构件的特征绘制：上下两端的金属安装端盖采用圆柱基体拉伸成型，针对带外螺纹螺柱的安装款式，在端盖中心位置完成螺柱的同轴度约束，螺纹特征采用简化螺旋扫描方式绘制，既保证结构辨识度又控制模型整体体量；针对带内螺纹安装孔的款式，在端盖中心精准绘制沉孔与内螺纹特征，孔位与端盖外圆保持严格同轴，端面做微小倒角处理还原真实机加工细节。中间的橡胶弹性体采用腰鼓形圆柱结构，建模时通过曲面放样完成橡胶与金属端盖的贴合面过渡，保证橡胶体与两端金属件的粘接面完全贴合，无结构缝隙，还原了橡胶硫化粘接的工艺特征。材质与渲染阶段，为金属端盖与螺柱赋予抛光不锈钢材质，调整金属材质的反射粗糙度参数，还原金属件表面细腻的金属光泽与轻微的环境反射效果；为中间橡胶弹性体赋予哑光黑色丁腈橡胶材质，调整材质的漫反射参数与轻微凹凸质感，还原橡胶表面哑光、略带弹性的视觉特征，渲染时采用柔和的影棚布光，通过多角度光源突出金属与橡胶两种材质的质感差异，清晰展现产品的结构层次。结构设计上，该款减振器采用橡胶剪切与压缩复合的受力形式，腰鼓形橡胶结构可以在承受轴向、径向不同方向载荷时提供均匀的弹性变形量，既可以缓冲设备运行产生的高频振动，也可以承受一定的径向偏移载荷，金属端盖的大直径设计可以增大与安装面的接触面积，降低安装面的局部压强，两种安装接口的设计可以适配不同设备的安装需求，外螺柱款适合直接拧入设备安装孔，内螺纹孔款适合配合螺栓完成贯穿式安装，整体结构紧凑，安装便捷，适用于各类小型机电设备、仪器仪表、动力装置的隔振缓冲场景，能够有效隔绝振动传递，降低设备运行噪音，提升设备运行稳定性。
