工业用真空吸盘夹持执行部件

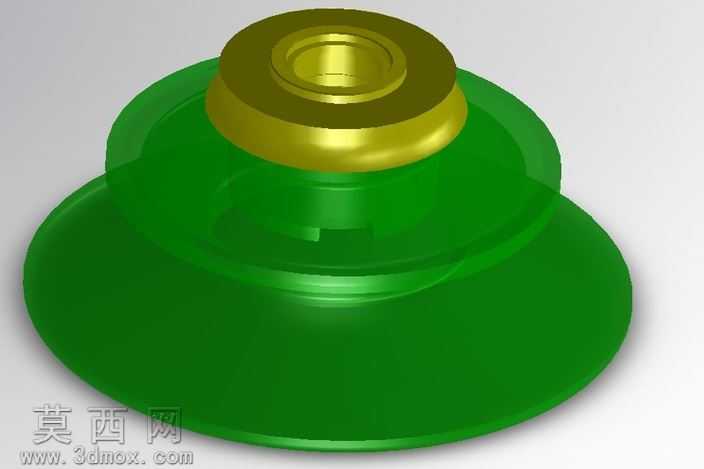

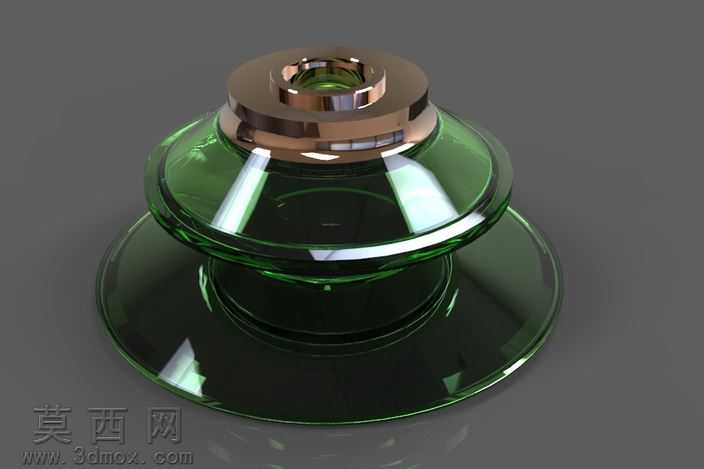

本模型为工业气动系统常用的真空夹持执行元件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循气动元件的通用尺寸规范，对各部分结构的配合公差进行了合理预留，确保模型可直接用于后续的装配验证与结构优化。模型整体分为上下两个核心功能区段，上部为金属材质的连接基座，建模时还原了基座内部的阶梯式通气孔道、端部的密封配合台阶以及外圆周的安装定位结构，金属部分采用黄铜质感材质进行渲染，通过调整材质的金属度、粗糙度参数，还原出金属机加工表面的细腻光泽与轻微的加工纹理质感，同时对基座与吸盘主体的配合接触面做了贴合处理，保证装配结构的合理性。下部为柔性吸盘主体，采用多层阶梯式唇边结构设计，建模时通过曲面放样、加厚成型的方式构建出三层递进式的唇边轮廓，每层唇边的厚度、倾斜角度都经过参数化调整，既保证吸盘接触工件时的自适应形变能力，又兼顾整体的结构强度，柔性部分采用半透明绿色聚氨酯材质渲染，通过调整材质的透射率、粗糙度参数，还原出工业真空吸盘常用的聚氨酯橡胶的半通透质感与柔和的表面反光效果，同时对吸盘与基座连接的内嵌卡槽结构做了完整还原，清晰展示两者的装配卡合关系。设计过程中重点考量了真空夹持的工作原理，上部基座的中心通气孔与下部吸盘的内腔完全连通，保证抽真空时气流路径的顺畅，多层唇边结构可在接触不同平整度的工件表面时，通过逐层形变排出接触面间的空气，形成稳定的负压夹持力，同时唇边的圆角过渡处理可避免划伤工件表面，适配多种光滑表面工件的搬运、夹持作业场景。渲染阶段采用柔和的工作室环境光，通过多组补光突出金属基座与柔性吸盘的材质差异，清晰展现各部分的结构轮廓与细节特征，模型各部件均为可编辑参数化特征，可根据实际使用需求调整吸盘直径、基座连接尺寸、唇边厚度等参数，适配不同规格的真空系统使用要求。
