实木纹理船舶操舵方向轮结构设计

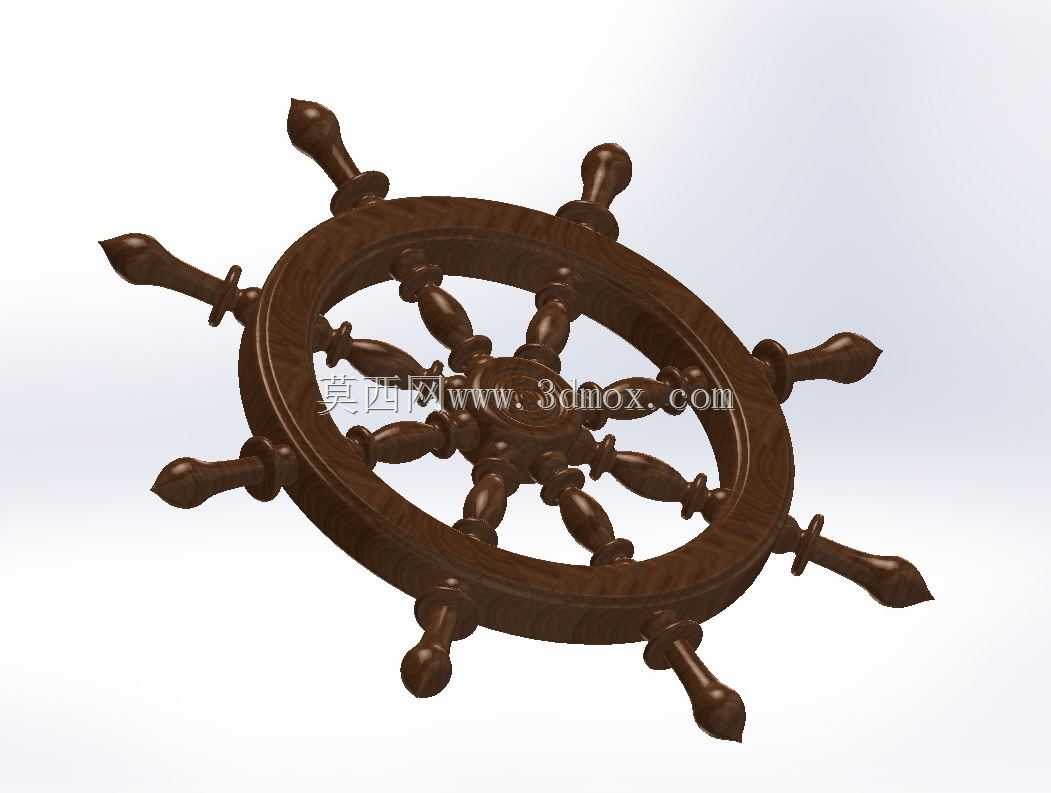

在中小型内河船舶、仿古观光游船、私人游艇的驾驶舱布局中，舵轮作为核心操控部件，直接决定航向调整的操作手感与可靠性，本次设计的方向舵结构完全适配这类船舶的操舵系统安装需求。从实际使用场景出发，内河观光船的驾驶区域往往兼顾展示属性，舵轮不仅要满足转向操控的力学要求，还要具备与船舱木质内饰匹配的视觉质感，因此整体采用仿实木纹理的外观设计，轮缘做了圆弧过渡处理，避免长时间操舵时硌手，适配船员持续握持的操作习惯。

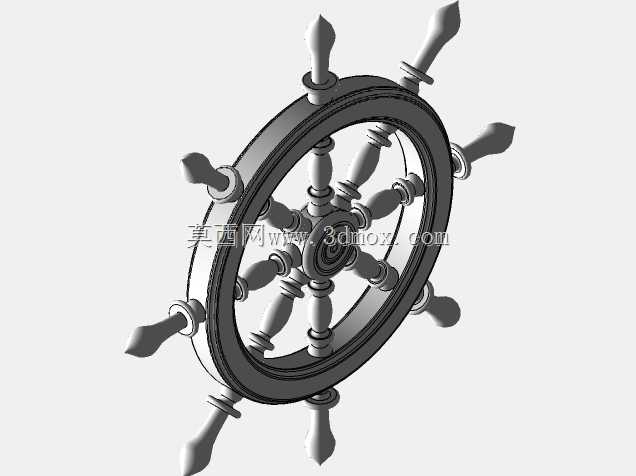

结构设计层面，轮体采用八组主辐条搭配八组辅助握柄的对称布局，主辐条从中心轮毂向外延伸至轮缘内侧，形成稳定的三角支撑结构，保证操舵时施加的扭矩能均匀传递到中心转轴，不会出现局部应力集中导致的轮体变形。辅助握柄沿轮缘圆周等距分布，每个握柄都做了水滴形收腰处理，根部与轮缘衔接处做了R5的圆角过渡，既方便不同身高、不同操作习惯的船员在任意角度抓握施力，也能在紧急转向时快速找到发力点，减少操作空行程。中心轮毂位置预留了标准的舵机转轴安装孔位，孔内设计有键槽结构，可直接与舵机输出轴配合，无需额外加工转接件，安装边界上，轮体外径控制在600mm，安装后突出驾驶台面板的高度为120mm，不会遮挡驾驶台前方的仪表显示区域，同时预留了20mm的轴向调节余量，可根据不同驾驶台的安装深度调整固定位置。

从功能特性来看，该舵轮的转动阻尼设计参考了传统木质舵轮的操作手感，轮缘内部嵌入了金属加强骨架，外部包覆仿木材质，整体重量控制在3.2kg，既不会因为过轻导致转向时缺乏反馈感，也不会因为过重增加长时间操舵的疲劳度。辐条与轮缘、轮毂的衔接位置都做了一体化结构设计，没有外露的连接螺丝，避免长期在高湿度的船舱环境中出现连接件锈蚀的问题，表面的仿木纹理做了凹凸肌理处理，握持时的摩擦力足够，即使手掌出汗也不会出现打滑情况。在仿古主题的航海展馆、海事科普展厅中，该舵轮也可作为互动体验装置的操控部件，配合下方的转向传感模块，就能实现模拟航向调整的互动功能，结构强度完全满足高频次的公众操作需求，不会因为反复转动出现结构松动。

设计过程中优先考虑了部件的易维护性，轮体的所有包覆部件都采用模块化卡扣结构，若表面出现磨损，无需拆卸整个舵轮就能单独更换对应位置的包覆件，中心轮毂的端盖采用按压式卡扣固定，拆开后就能直接对内部的转轴连接部位加注润滑脂，日常维护不需要专用工具。针对船舶使用环境的防潮需求，所有金属结构件都做了镀锌防腐处理，外部的仿木材质选用耐潮、耐盐雾的复合材料，即使长期在沿海游艇的高盐雾环境中使用，也不会出现表面起翘、材质腐烂的问题。安装时仅需要在驾驶台面板预留直径50mm的转轴过孔，通过轮毂下方的三个M6固定螺丝就能完成舵轮与舵机支架的连接，安装公差控制在±0.2mm，能适配市面上多数中小型船舶的标准舵机安装尺寸，不需要对原有操舵系统做大规模改造。
