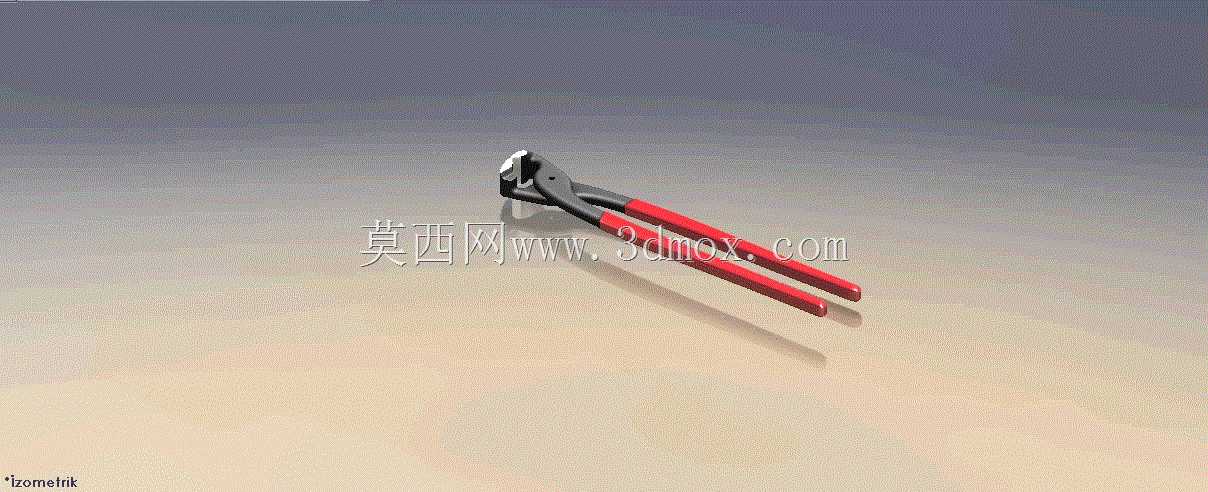

红柄可调式水泵钳三维结构设计

日常水电安装、设备维保场景里，这类可调式钳具是一线作业人员随身工具包内的高频使用物件，区别于固定开口的普通钳类，它的钳口开合范围可通过枢轴位置的多档位卡槽快速调整，能适配不同外径的圆形管件、多边形紧固件，在狭窄作业空间里无需频繁更换工具就能完成多规格工件的夹持、旋拧操作。从结构设计逻辑来看，这款钳具的钳头部分采用了高硬度合金钢的受力构型，钳口内侧加工有交错排布的细密齿纹，齿纹的倾斜角度经过反复校核，夹持管件时齿面能嵌入工件表层形成足够静摩擦力，即便施加较大的旋拧力矩也不会出现打滑脱开的情况，同时齿纹的深度控制在合理区间，不会对薄壁管件的外壁造成过度压痕损伤，避免破坏管路的密封结构。钳身的枢轴连接结构是整个工具的核心受力部位，设计时在枢轴孔周边做了局部加厚处理，分散大扭矩作业时的应力集中，档位卡槽的定位凸台做了圆弧过渡处理，调整开口大小时操作顺滑，卡入档位后不会出现松脱移位的问题，即便是单手操作也能快速完成档位切换，适配现场复杂的作业节奏。手柄部分采用了双色浸塑的包覆结构，内层是与金属钳身紧密贴合的硬质衬层，防止手柄在施力时与钳身发生相对转动，外层是带防滑纹理的软质胶层，握持时贴合手掌的生理曲线，长时间施加较大握力时也能减少局部压强，缓解手部疲劳，手柄的末端做了轻微的外翻挡边设计，手上沾有油污或水渍时施力也不会出现手滑脱把的情况，提升作业过程的安全性。从实际使用的场景适配来看，这款钳具的整体长度控制在250毫米区间，钳头的最大开口量可以适配直径50毫米以内的管件，不管是家用给排水管路的安装检修、车间小型气动管路的接头紧固，还是设备维护时小规格异形螺母的旋拧，都能提供稳定的夹持力，整体结构没有多余的冗余设计，金属钳身的表面做了发黑防锈处理，在潮湿的作业环境下长期使用也不容易出现锈蚀卡滞的问题。建模过程中对各个活动部件的配合间隙做了精准还原，枢轴位置的转动间隙控制在0.1毫米以内，既保证钳身开合转动顺畅，又不会出现旷量过大导致的夹持对位偏差，钳头闭合时上下齿面能完全贴合，不会出现局部虚接的情况，保证小尺寸工件夹持时的受力均匀。手柄的胶层与金属钳身的结合面做了滚花处理，提升两者的结合强度，长期反复施力也不会出现胶层松脱移位的问题。在设备维保的现场作业中，这类钳具往往要应对各种非标准的作业工况，比如表面锈蚀的旧管件、边角磨损的异形螺母，设计时特意强化了钳头的抗扭刚度，即便是对锈蚀严重的接头施加较大的加力杆辅助扭矩，钳身也不会出现弯折变形的情况，钳口的齿纹也不会因为长期硬接触出现崩齿、磨平的问题，整体的使用寿命能满足高频次的现场作业需求。和普通固定开口的扳手相比，这类可调钳具的适配范围更广，不需要携带多规格的呆扳手、管钳就能覆盖大部分小尺寸管路和紧固件的作业需求，能有效减少作业人员的随身工具负重，尤其是在高空作业、狭小空间作业的场景下，不用反复更换工具就能完成多步操作，大幅提升作业效率。建模时还充分考虑了实际生产的工艺可行性，金属钳身采用模锻成型的工艺路线，各个受力部位的拔模斜度、圆角过渡都符合量产加工的要求，没有出现无法脱模或者应力集中的尖锐直角结构，手柄的浸塑工艺也预留了足够的胶层厚度空间，量产时不需要额外调整结构就能直接对接生产工序。
