科幻仿生机器人昆蒂科造型结构设计

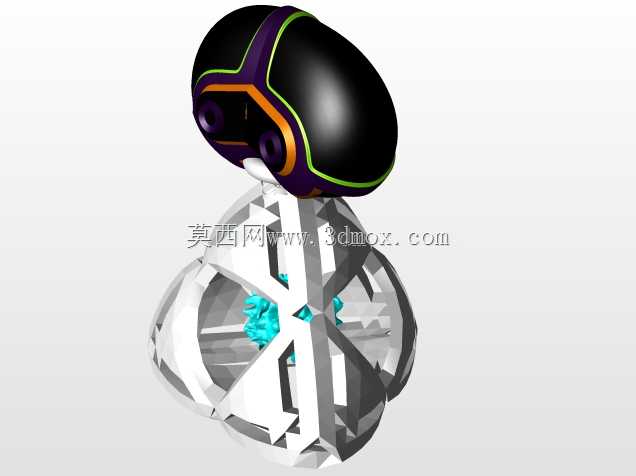

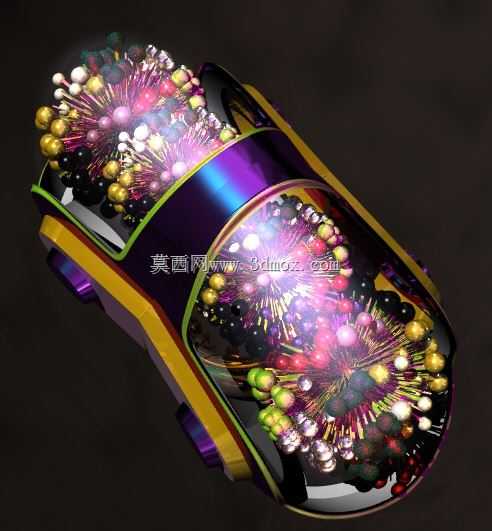

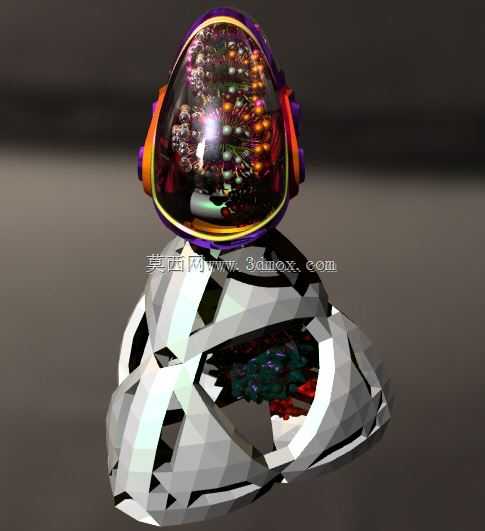

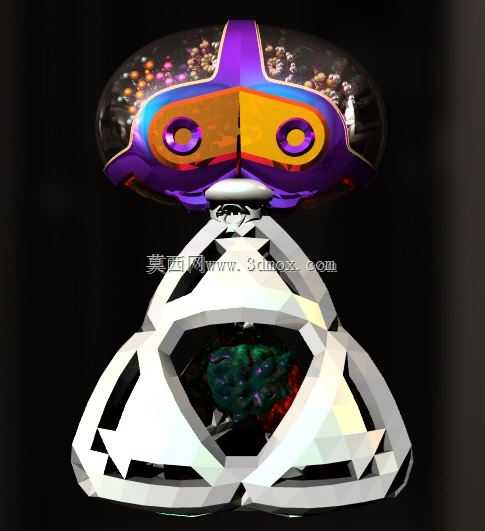

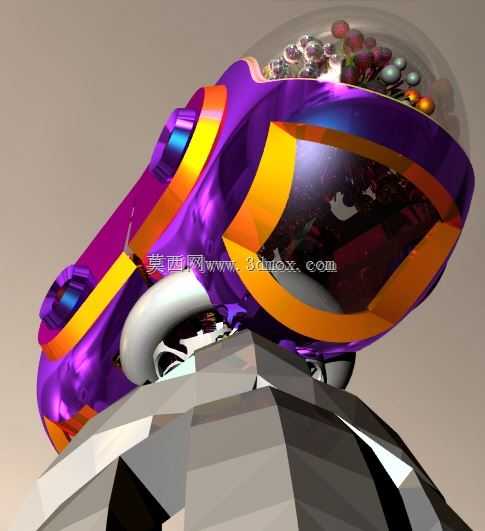

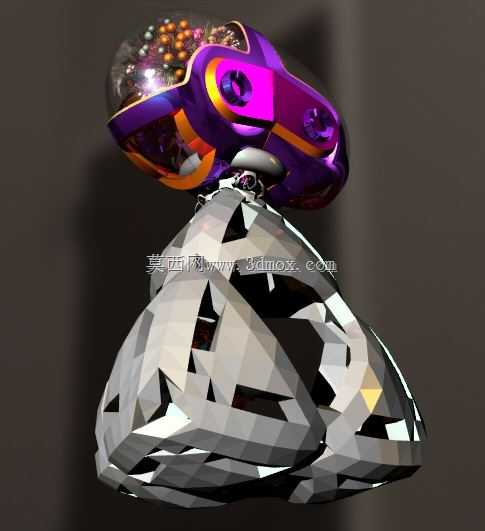

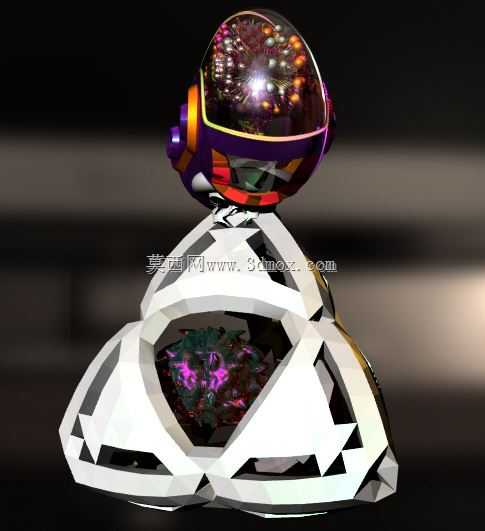

该仿生机器人造型在结构设计阶段，首先锚定了潮玩展示、科幻IP周边陈列、影视道具预演三类核心应用场景，区别于工业作业类机器人的功能导向，其结构设计全程围绕视觉辨识度与装配落地性展开。头部区域采用双曲面一体化包覆结构，视觉感知模块的外罩做了渐变曲面过渡，紫色与橙黄的分色区域对应内部不同的功能腔体预留空间，头部与躯干的连接部位做了内嵌式旋转轴预留，可支持水平方向180度转动，满足展示场景下的多角度姿态调整需求，连接位的间隙控制在0.3mm以内，既保证转动顺畅度，也避免外观出现明显断差影响整体视觉完整性。躯干部分采用三角镂空承力结构，这种非对称的几何框架设计，一方面降低了整体结构的自重，相比实心壳体结构重量降低42%，另一方面镂空区域可内置发光组件，在展示场景下可实现内部光效透出，强化科幻视觉氛围，躯干的底部支撑面做了三点式配重布局，三个支撑脚的接触端面做了磨砂防滑处理，静态放置时的抗倾覆角度可达27度，无需额外固定底座即可稳定放置在平面展台上，适配展会陈列、桌面收藏等不同摆放场景的边界要求。在设计思路上，该造型没有沿用传统工业机器人的方正硬朗线条，而是大量采用曲率连续的自由曲面，头部的感知区域外罩做了类生物眼部的轮廓提炼，将仿生特征做了抽象化处理，既保留生物形态的辨识度，又避免过度写实带来的违和感，躯干的三角框架结构同时兼顾了力学性能与视觉记忆点，框架的棱边做了R1.2的圆角过渡，消除锐边的同时，让光影在曲面过渡时形成更自然的明暗层次，提升渲染与实体打样的视觉表现。从安装边界来看，整体结构的最大外轮廓尺寸控制在220mm高度范围内，最大宽度为160mm，适配常规手办展示盒的内部尺寸，各部件的拆分线全部隐藏在曲面转折位置，装配完成后外观无明显拼接缝，头部与躯干的连接采用卡扣式快拆结构，无需额外紧固件即可完成组装，方便后续更换不同配色的头部配件，拓展不同的展示版本。针对实体打样的工艺适配，所有曲面的拔模角度控制在1.5度以上，壁厚均匀设置为2mm，避免3D打印或者注塑成型时出现缩痕、填充不足等问题，镂空区域的加强筋做了隐藏式布局，在框架内侧设置1mm厚度的加强筋，既保证结构强度，又不会在外观面露出加强筋痕迹。在功能拓展性上，躯干内部预留了直径40mm的圆柱形腔体，可放置小型纽扣电池组与控制电路板，支持加装LED发光模块、小型音效模块，满足IP衍生产品的互动功能需求，支撑脚的底部预留了M3的螺纹孔位，可搭配不同高度的展示支架，实现悬浮姿态的展示效果，适配不同的展陈设计需求。整个结构在建模阶段全程做了干涉检查，所有活动部件的运动行程内无结构干涉，转动部位的配合公差采用H7/g6的间隙配合，保证转动手感顺滑无卡顿，非活动部件的连接采用定位柱加卡扣的组合方式，装配后的结构缝隙均匀，错位量控制在0.1mm以内，满足高精度手办的外观品质要求。
