复古卡通风格玩具机器人外观结构设计

这款复古风格的玩具机器人设计，最初的应用场景瞄准桌面潮玩摆件、少儿益智拼装玩具以及科普展示教具三个方向，在结构设计阶段就兼顾了不同场景的使用需求。作为桌面摆件使用时，整体重心经过反复校核，底部双足的接地面积经过加宽处理，配合足部内嵌的配重块预留位，即使在15度倾斜的办公桌面放置也不会出现侧翻问题，足部底面预留了防滑胶垫的安装槽位，可粘贴3mm厚的硅胶防滑垫，避免刮擦木质、玻璃材质的桌面。面向少儿拼装玩具场景时，整体结构全部采用无锐角的圆弧过渡设计，所有外露棱边都做了R2以上的圆角处理，完全避免尖锐边角划伤儿童皮肤的风险，零件拆分逻辑遵循大部件少拆分的原则，将躯干、头部、上臂、下臂、大腿、足部拆分为独立模块，模块之间的连接采用插拔式卡扣结构，不需要额外粘接或者螺丝紧固，6岁以上儿童可在无辅助工具的情况下完成拼装，拼装完成后手臂、腿部的关节处预留了阻尼转轴的安装位，可实现手臂前后摆动、腿部小幅度弯折的姿态调整，能够摆出多种静态展示造型。作为科普展示教具使用时，躯干内部预留了足够的空腔空间，可容纳小型电路板、纽扣电池组以及LED发光模块，头部眼部位置预留了透光件安装位，可实现眼部发光的演示效果，配合简单的电路连接即可作为机器人基础结构教学的演示载体，帮助低龄学习者理解机器人的基础构成逻辑。

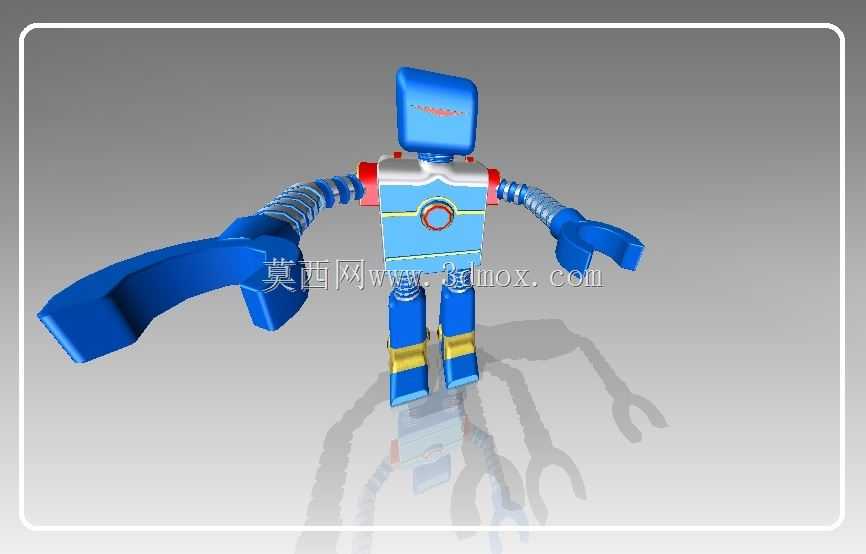

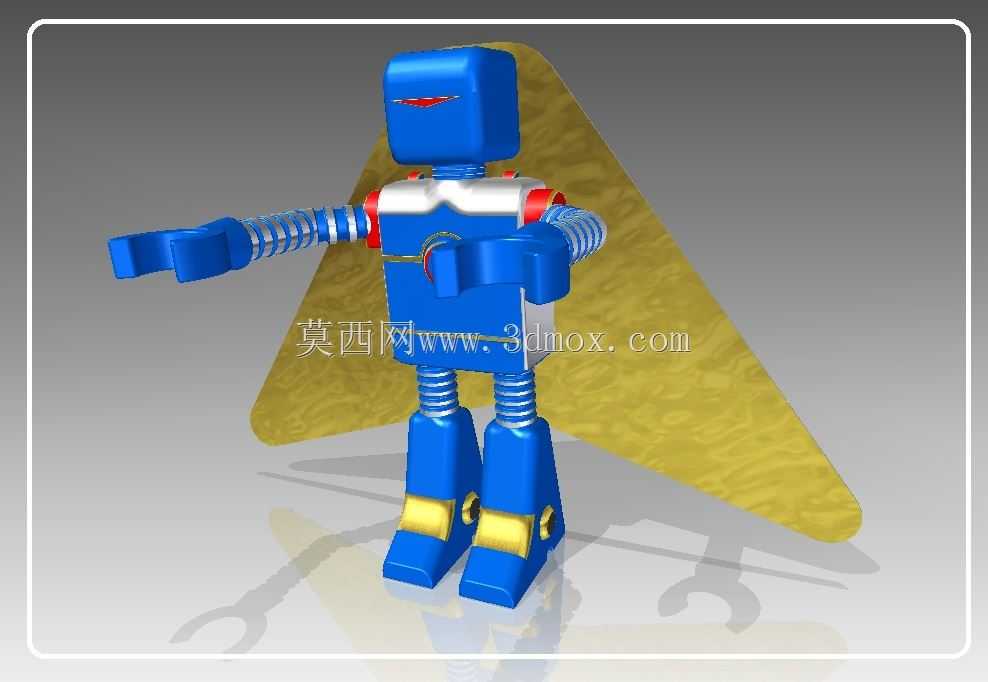

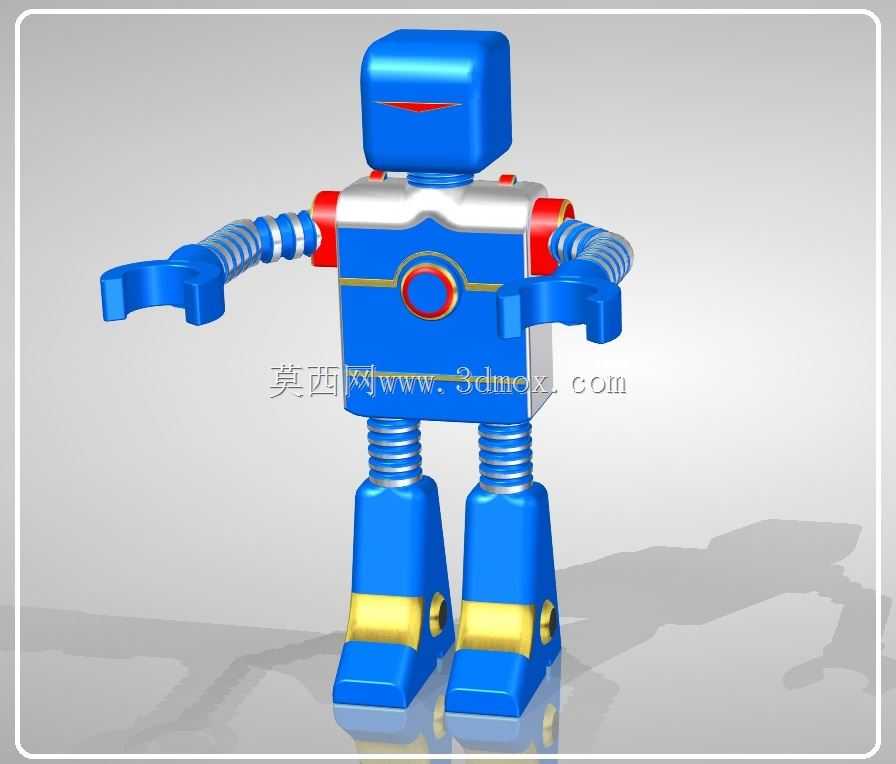

在外形设计思路上，参考了上世纪中后期经典科幻作品中的复古机器人形象，摒弃了现代工业机器人复杂的管线、多轴关节结构，采用块面化的整体造型语言，头部为方正的圆角立方体结构，正面仅保留一条狭长的眼部装饰槽，简化面部细节来强化复古怀旧的视觉感受；躯干部分采用上下分色的块面设计，胸部位置设置圆形装饰环作为视觉焦点，肩部、手臂、腿部的伸缩结构采用波纹套管的经典造型元素，既还原了复古机器人的视觉特征，也在结构上作为关节活动的伸缩余量空间；足部采用前窄后宽的梯形造型，脚踝位置搭配金色装饰块，平衡整体蓝白主色调的视觉观感，让整体造型不会过于单调。

安装边界与尺寸适配方面，整体站立高度控制在120mm左右，躯干最大宽度为70mm，前后最大厚度为45mm，所有零件的壁厚都控制在1.8-2.2mm之间，完全适配注塑成型的工艺要求，拔模斜度统一设置为1.5度，不需要特殊的抽芯结构即可完成开模生产，有效降低量产阶段的模具成本。零件之间的卡扣配合间隙预留0.15mm，既保证拼装时的插拔顺畅度，也不会出现拼装后松动脱落的问题；关节阻尼转轴的安装孔位公差控制在H7级别，装配后可实现任意角度停留的阻尼效果，不会出现关节松垮无法固定姿态的问题。如果作为3D打印的定制摆件使用，所有零件的最小壁厚都满足FDM打印的最小壁厚要求，不需要额外添加支撑即可完成大部分零件的打印，仅在手臂波纹结构处需要添加少量易拆除的线支撑，打印完成后经过简单打磨即可拼装成型，适合个人爱好者自行制作定制化配色的专属摆件。

在细节结构处理上，手臂末端的手部采用一体化的C型抓手造型，没有设计独立的手指关节，既简化了结构降低生产难度，也保持了复古机器人的简约造型风格；躯干侧面、肩部的红色装饰件采用独立拆分的零件设计，可在生产时采用不同颜色的原料注塑，不需要后续表面喷涂即可实现分色效果，进一步降低生产环节的成本与环境污染；所有零件的连接卡扣都设置了防呆结构，不同位置的卡扣尺寸、导向槽角度都做了差异化设计，拼装时不会出现零件装反、装错位置的问题，即使是低龄用户也能顺利完成正确拼装。
