一体式便携角规直尺测量工具

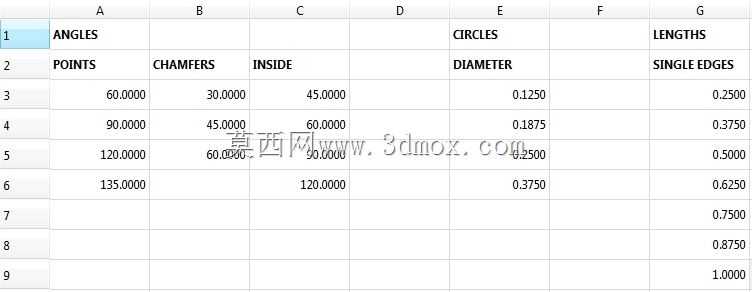

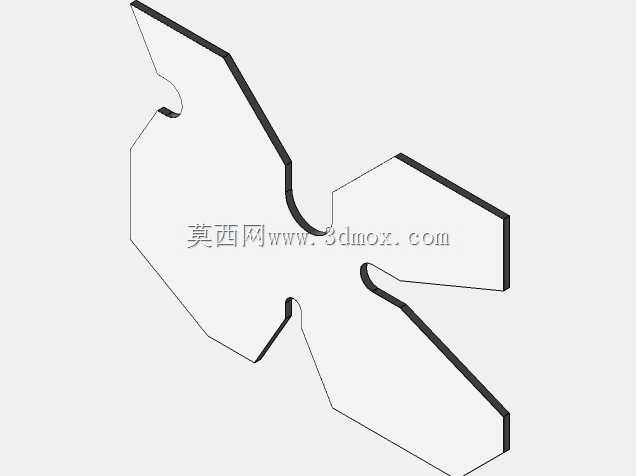

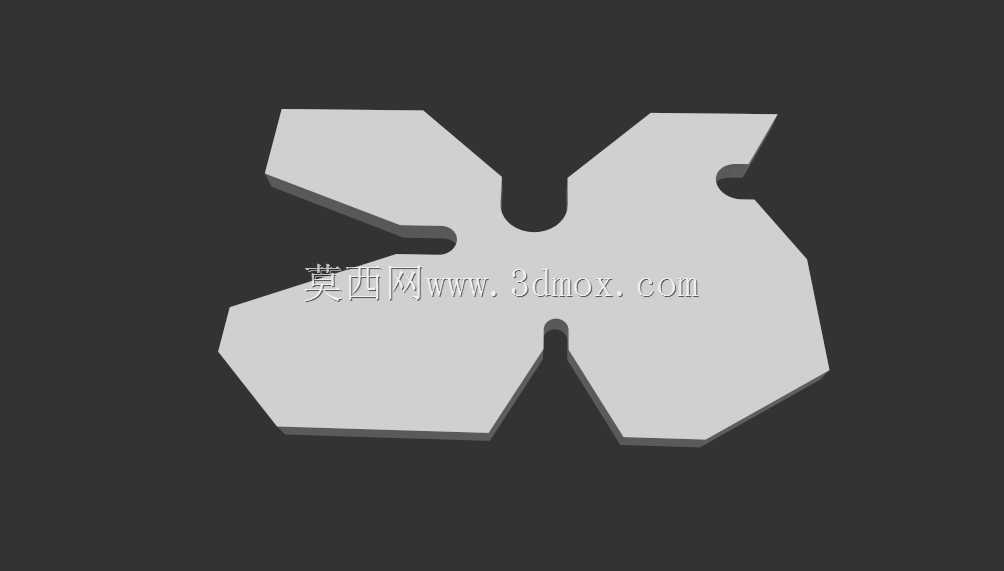

在日常机加工、装配检修、五金维修甚至手工DIY的现场作业场景里，作业人员经常需要快速核对倒角尺寸、槽口宽度、小段长度以及小孔孔径，要是每次都翻找游标卡尺、角度尺、半径规等多件量具，不仅耽误作业节奏，零散的量具也容易在移动作业时遗漏丢失，这款一体式角规直尺就是针对这类零散快速测量需求设计的便携量具。它的整体尺寸控制在名片大小，完全可以塞进工作服胸袋、工具包的侧袋甚至钱包夹层，不会占用过多收纳空间，随取随用，完全适配流动作业、现场抽检、临时尺寸核对这类不需要高精度实验室测量的场景。从功能设计上，它把角规的角度槽测量功能和直尺的长度测量功能整合在同一块片体上，不需要额外的活动连接结构，整体为单片式结构，没有松动、错位的故障点，耐用性远高于带铰接结构的组合量具。直边部分的测量刻度覆盖1/4英寸到1英寸的长度范围，刻度增量设置为1/8英寸，能够满足现场常见的小尺寸长度快速核对需求，不需要再额外携带短直尺。角度槽部分针对性设置了三个常用角度的V型测量卡口，分别对应90度、60度、45度的倒角与槽口测量，其中90度V型卡口的测量宽度为1-3/8英寸，60度V型卡口测量宽度为5/8英寸，45度V型卡口测量宽度为7/8英寸，这三个角度是机械加工、五金装配里最常出现的倒角、坡口、定位槽角度，作业时只需要把对应卡口卡在被测结构上，就能快速判断角度和槽宽是否符合要求，不需要反复调整角度尺的测量臂。除了长度和角度测量，片体上预留的多个不同尺寸的卡口还可以用来快速核对常见小孔的孔径，在拧螺丝、装销钉之前快速比对孔位尺寸是否匹配，避免拿错紧固件返工。设计思路上完全摒弃了多余的结构，所有测量功能都通过单片板材的线切割/冲压轮廓直接实现，没有额外的刻度粘贴、活动部件，整体为等厚片体，边缘做了倒角去毛刺处理，握持的时候不会划手，不管是戴劳保手套还是徒手操作都能稳定持握。安装边界方面，因为它本身是手持便携量具，不需要固定安装，没有配套的安装座、固定孔位，整体厚度控制在常规金属片量具的常用厚度范围内，放在平面上不会轻易翘曲，测量的时候贴紧被测表面就能保证读数参考的准确性。在机加工车间的工序巡检场景里，检验员不需要携带沉重的量具盒，揣着这一个工具就能快速核对工序件的倒角是否合格、槽口宽度是否在允许范围内、小段长度尺寸是否偏差过大；在设备装配现场，装配工人可以用它快速核对紧固件孔的尺寸、零件配合面的倒角是否符合装配要求，避免因为倒角过小导致装配卡滞；在户外维修、家装施工的场景里，它也能快速完成小尺寸的测量核对，不需要携带多件零散量具。它的轮廓设计上把不同功能的卡口均匀分布在片体的各个边缘，使用的时候不需要反复翻转找测量位，每个卡口的位置都做了避让设计，测量的时候手部不会和被测工件发生干涉，哪怕是测量狭窄位置的结构，也能顺利把卡口伸到测量位置。和传统的分体式角规、直尺相比，它的一体式结构不会出现刻度磨损后部件脱落的问题，整体为金属材质的话，表面做防锈处理后可以在潮湿、多油污的车间环境里长期使用，不需要特殊的维护保养，脏了之后直接用抹布擦拭就能继续使用。
