TSE80型梅花弹性橡胶联轴器结构

项目分类:3D模型 发布时间:2021-10-21 ID:332617
  • TSE80型梅花弹性橡胶联轴器结构
  • TSE80型梅花弹性橡胶联轴器结构
  • TSE80型梅花弹性橡胶联轴器结构
  • TSE80型梅花弹性橡胶联轴器结构
  • TSE80型梅花弹性橡胶联轴器结构
  • TSE80型梅花弹性橡胶联轴器结构
  • TSE80型梅花弹性橡胶联轴器结构

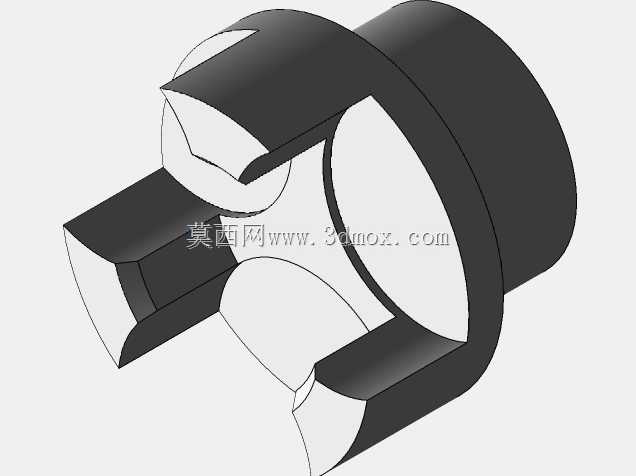

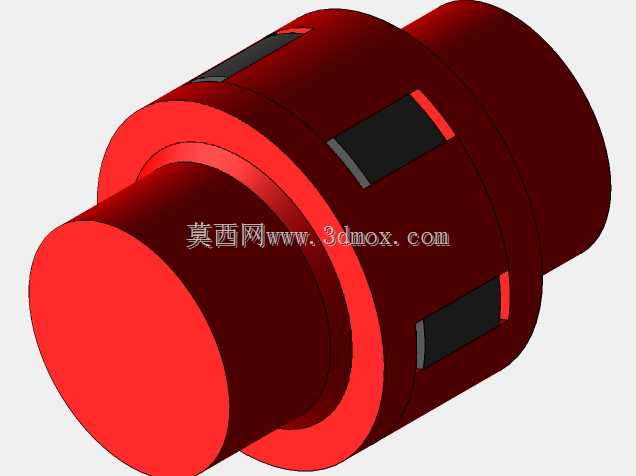

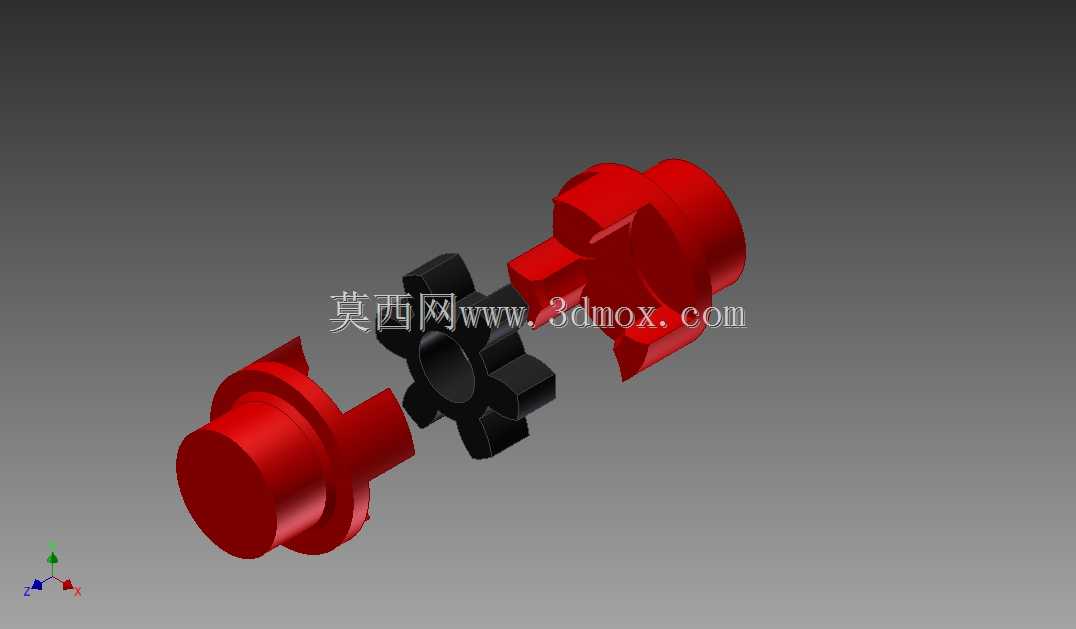

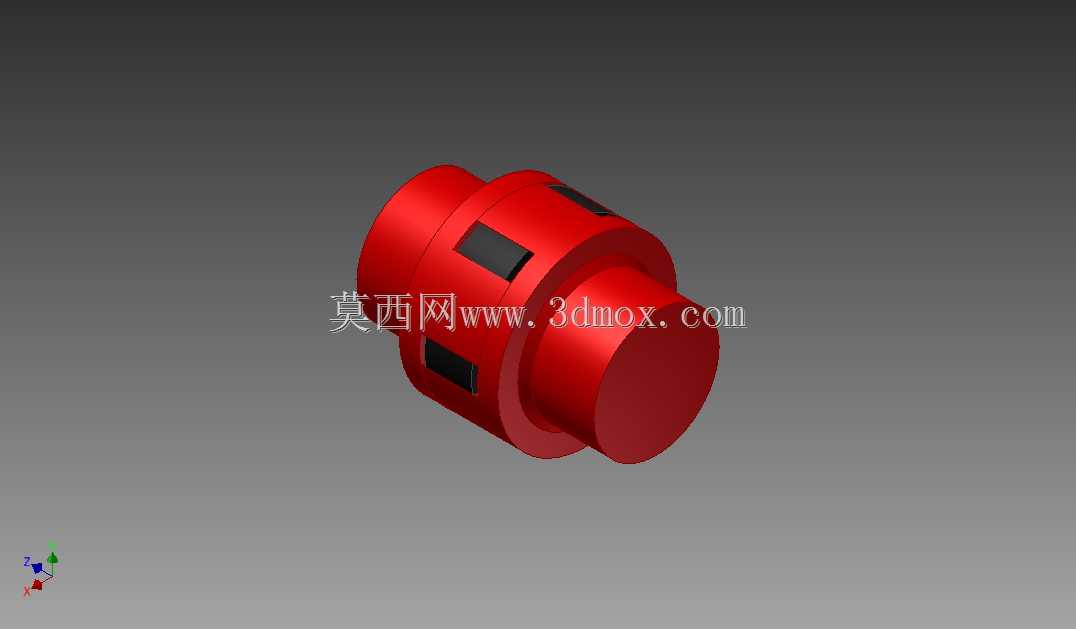

做传动结构设计的工程师大多清楚,轴系对中偏差是设备运行里绕不开的问题,不管是泵类负载、输送线驱动端还是小型减速机输出端,刚性联轴器一旦遇到安装对中误差、负载启动冲击,很容易出现轴瓦磨损、键槽崩裂甚至轴系疲劳断裂的问题,这类场景下梅花型橡胶联轴器的适配性往往比刚性结构高出不少。这款TSE80规格的橡胶联轴器,核心的缓冲元件是中间的黑色梅花形橡胶块,两侧的红色金属爪盘分别和主动轴、从动轴通过键连接固定,安装时不需要复杂的工装调整,只要将两个半联轴器的爪齿对准橡胶块的凹槽推入,再锁紧轴端的固定螺钉就能完成装配,日常维护时如果橡胶块出现磨损老化,不需要移动两侧的动力端和负载端设备,直接抽出旧橡胶块替换新件即可,能大幅缩短产线停机维护的时间。从实际应用场景来看,这类联轴器常被用在中小扭矩的传动场合,比如轻工包装线的主驱动轴连接、小型输送带的电机与滚筒连接、风机类负载的传动连接,它能补偿的偏差类型覆盖了轴向窜动、径向偏移还有一定角度的角向偏差,橡胶块本身的弹性特质还能吸收启动瞬间的冲击载荷,减少负载端的振动传递到电机端,延长驱动电机轴承的使用寿命。设计这款联轴器结构的时候,首先要考虑的是爪盘的齿形和橡胶块的配合公差,齿侧如果留的间隙过大,传动时会出现回转间隙,正反转切换的场合就会产生撞击噪音;如果间隙过小,橡胶块装配难度高,运行受热膨胀后还会出现额外的挤压应力,加速橡胶老化。其次是半联轴器的轴孔长度设计,要匹配常规80规格对应的轴径范围,轴孔的键槽尺寸严格遵循通用传动件的公差标准,保证和标准GB/T1095平键的适配性,不需要额外定制键条就能直接装配。安装边界方面,这款联轴器的最大外径对应80规格的通用尺寸,径向安装空间只需要预留比外径大10mm左右的操作空间即可,轴向总长度要匹配两侧轴端的伸入长度,安装时要注意两个半联轴器的端面间距,不能顶死橡胶块,要留出2-3mm的轴向窜动间隙,避免运行过程中轴系热胀冷缩产生额外的轴向推力。另外,中间橡胶块的材质选择也和使用场景直接相关,普通丁腈橡胶材质适用于常规工况,温度范围在-20℃到80℃之间,如果是有油污的场合,要选用耐油橡胶配方,要是用在有腐蚀性介质的环境,还得更换氟橡胶材质的弹性块,不过结构本身的金属爪盘部分都是通用的,只需要更换中间弹性件就能适配不同工况。很多新手工程师选型时容易只看额定扭矩参数,忽略了联轴器的最高转速限制,这类梅花橡胶联轴器因为橡胶块的强度限制,转速上限比金属膜片联轴器低,选型时要核对负载的最高工作转速,避免高速运行时橡胶块受离心力作用出现碎裂,导致传动失效。还有一个容易被忽略的设计细节是半联轴器的爪齿根部做了圆角过渡,没有尖锐的直角,这是为了避免应力集中,在传递冲击扭矩时爪齿根部不会因为应力集中出现断裂,同时圆角结构也能减少和橡胶块接触位置的切割效应,延长橡胶弹性件的使用寿命。在实际装配过程中,不需要加热或者专用压装工具,只要将键条预装在轴的键槽内,对准半联轴器的键槽推入到位,拧紧轴端的紧定螺钉就完成了单侧安装,两侧都固定好之后,把橡胶块的凹槽对准一侧爪盘的凸齿压入,再移动另一侧半联轴器让凸齿卡入橡胶块剩下的凹槽,最后核对一下两个半联轴器的同轴度,就算是完成了全部安装流程,对现场装配工人的技术要求很低,也不需要复杂的对中仪器,普通的钢直尺靠在外圆上粗略调整就能满足使用要求,非常适合中小设备的快速装配和现场维护。
