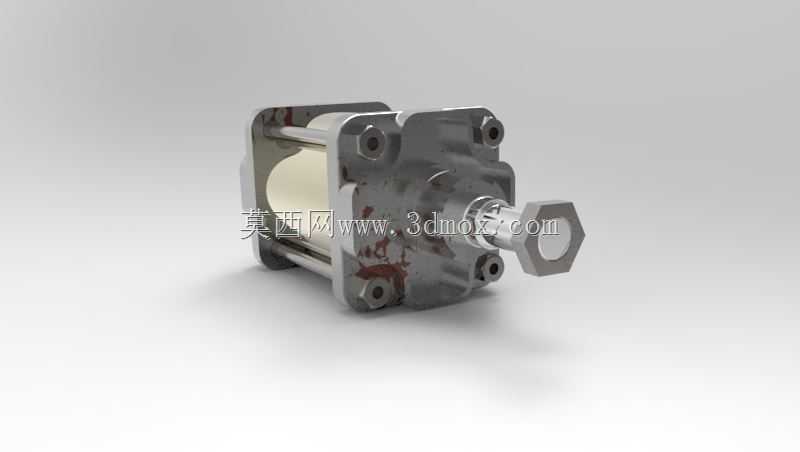

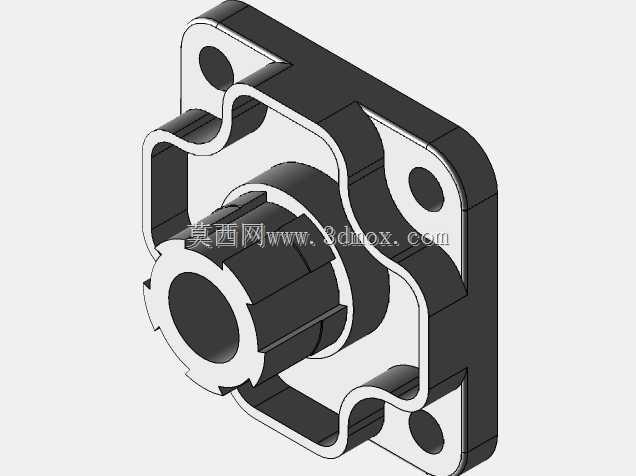

TNS-160x100规格气动活塞结构设计

在自动化生产线的工件推送、夹具夹紧、工位转序这类气压传动回路里，气动活塞是把压缩空气的压力能转化为直线机械推力的核心执行零件，TNS-160x100规格的活塞，适配缸径160mm、行程100mm的标准气缸装配场景，在轻工包装、电子装配、普通机床辅件这类0.5-0.8MPa工作气压的常规气动系统里都能稳定适配。做这个零件的三维结构设计时，首先要卡准安装边界，活塞的外径公差要和气缸内壁的配合间隙控制在0.02-0.04mm区间，间隙太小会增大往复运动的摩擦阻力，容易出现活塞卡滞、动作迟滞的问题，间隙太大又会导致气缸前后腔窜气，直接降低输出推力的稳定性，甚至出现压力保不住的情况。活塞上的密封槽尺寸是设计核心，要匹配常用的丁腈橡胶O型密封圈以及导向环的安装尺寸，槽的深度、宽度公差要严格对应密封件的标准规格，槽口的倒角要做15度的平滑过渡，避免安装密封件时割伤胶圈导致漏气，同时活塞端面要设计和活塞杆连接的同轴定位止口，保证活塞杆和活塞的同轴度控制在0.01mm以内，防止活塞杆伸出时出现偏磨，拉伤气缸内壁或者损坏活塞杆密封。从功能特性来看，这个规格的活塞在0.6MPa的额定工作气压下，理论输出推力能达到12kN左右，足够应对大多数中载的气动推压工况，活塞的端面要做均匀的受力结构，避免压缩空气作用在端面时出现偏载，活塞的材质一般选用高密度铝合金或者铸铝，重量轻同时有足够的结构强度，往复运动时的惯性小，能提升气缸的动作响应速度，也能降低对缸体内壁的磨损。设计过程中还要考虑活塞的导向长度，导向部分的长度要达到活塞外径的0.3倍以上，保证活塞在缸体内往复运动时不会出现倾斜，尤其是满行程伸出的时候，导向长度不足很容易导致活塞偏摆，加剧密封件的偏磨，缩短整个气缸的使用寿命。在实际设备选型配套时，这个尺寸的活塞常用来替换同规格标准气缸的易损活塞部件，也可以用来定制非标气缸的核心组件，比如在一些需要加长行程或者特殊安装方式的非标气动执行机构里，只要缸径匹配160mm的规格，就可以基于这个活塞的结构调整活塞杆连接尺寸或者端面的安装结构，适配不同的工装连接需求。另外活塞上要设计缓冲密封的配合结构，对应气缸端盖的缓冲柱塞位置，在活塞运行到行程末端时，能配合端盖的缓冲结构形成气垫缓冲，降低活塞撞击端盖的冲击力，减少设备运行的噪音，也能避免长时间撞击导致的零件松动、结构变形问题。做三维建模的时候，要把密封槽的圆角、止口的配合公差、端面的通气槽这些细节都做完整，不能只做一个简化的圆柱实体，因为这些细节直接决定了后续出工程图、加工生产或者做气动系统运动仿真时的准确性，比如通气槽的作用是让压缩空气能快速作用到活塞整个端面，避免出现局部压力差导致的启动卡顿，很多新手建模时容易忽略这个小结构，实际加工装配后就会出现气缸启动压力偏高、动作不顺畅的问题。从安装边界来看，这个活塞的总厚度要控制在对应气缸的活塞腔预留尺寸范围内，不能和气缸端盖的内部结构产生干涉，尤其是带磁环安装槽的活塞，还要预留磁环的安装位置，用来配合气缸外部的磁性开关检测活塞的行程位置，这部分的槽位尺寸也要和标准磁环的规格匹配，保证磁环安装后不会在活塞往复运动时出现窜动，导致磁性开关的检测信号不准。在不同的应用场景里，这个活塞的密封搭配也可以做调整，比如在有少量切削液或者润滑油的工况下，可以选配耐油的密封件，在低温环境下使用的话，可以更换低温性能更好的氟橡胶或者硅橡胶密封，而活塞本身的基体结构不需要做太大改动，这也是标准化活塞结构的设计优势，能通过少量的零件配置调整适配不同的工况需求，降低非标设计的重复工作量。
