多规格内六角扳手收纳整理座

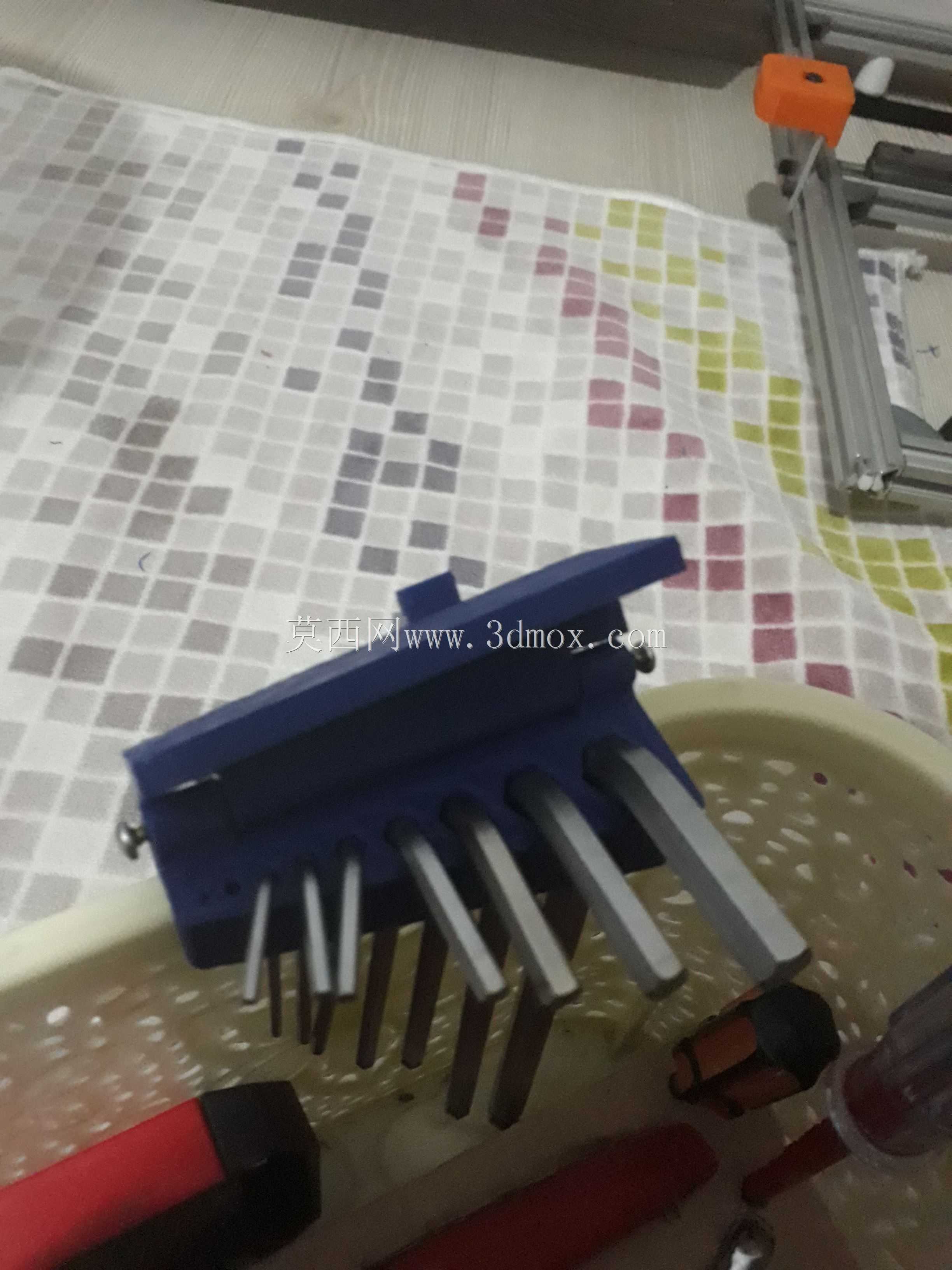

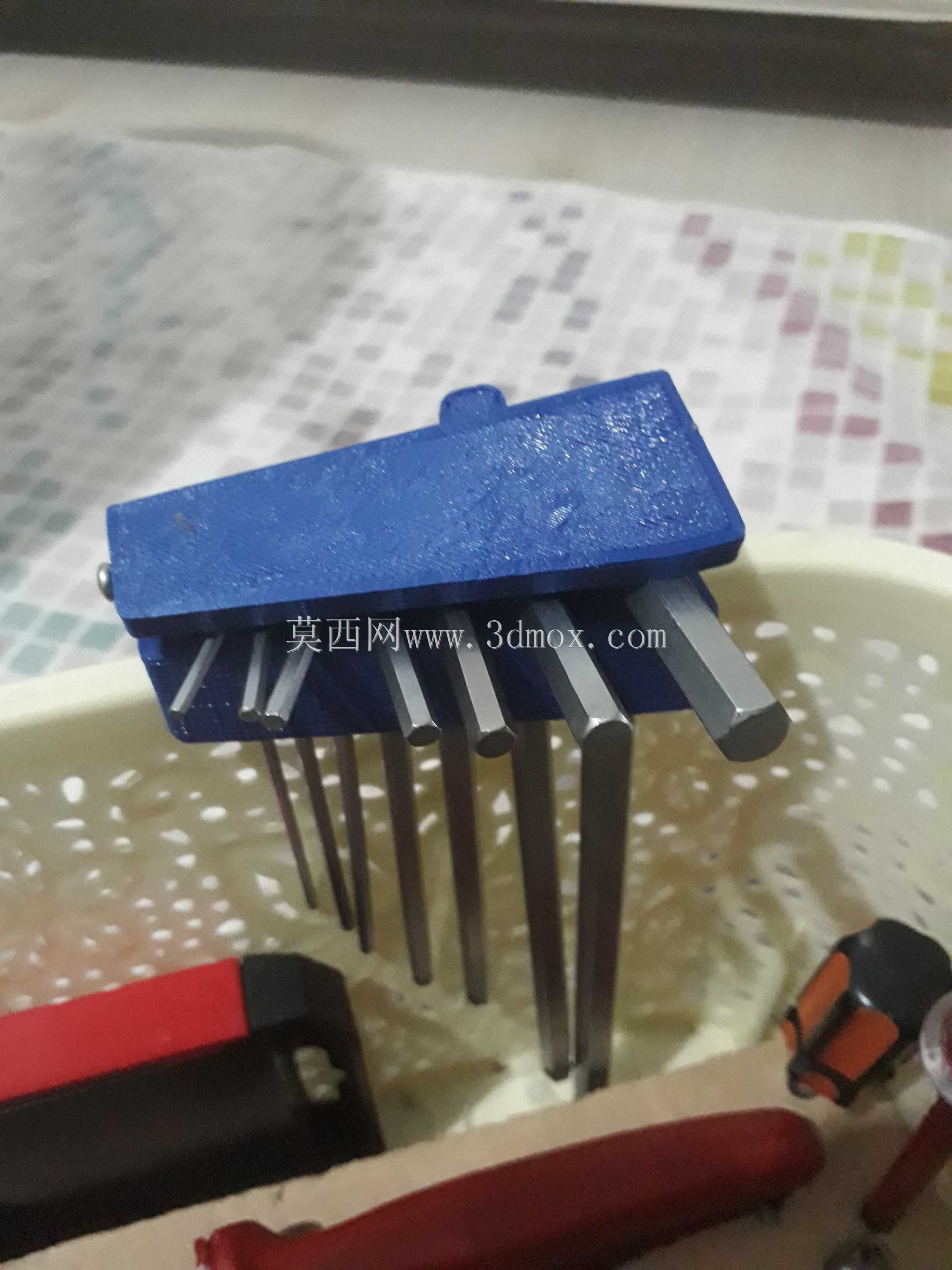

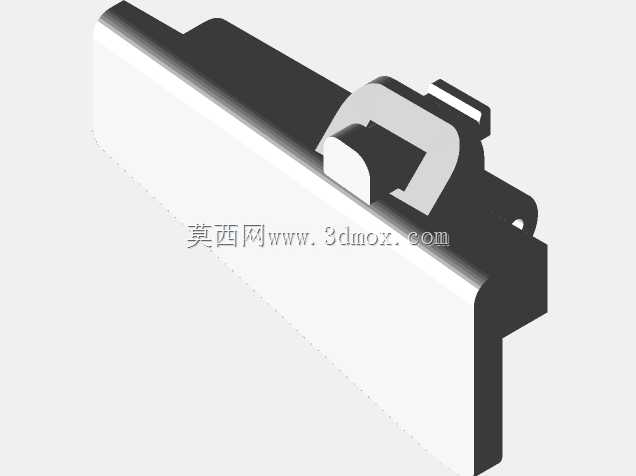

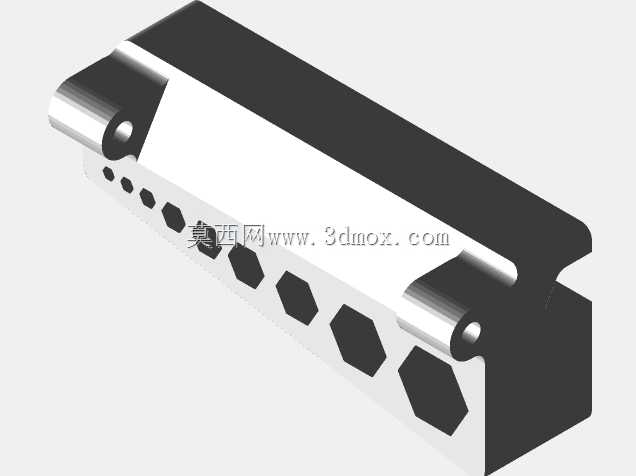

在机加工车间装配工位、设备售后维保现场、家用五金工具箱整理场景中，零散的内六角扳手一直是工具管理的痛点——不同规格的L型内六角扳手如果随意堆放在工具盒内，不仅取用的时候需要翻找对应规格，还容易因为磕碰导致扳手端部变形，影响内六角螺栓的拧合精度，甚至会因为扳手滑落造成工位安全隐患。这款内六角扳手收纳座，正是针对这类实际使用痛点完成的结构设计，完全适配常规成套公制内六角扳手的存放需求。从实际使用的功能逻辑来看，这款收纳座采用横向排布的插孔设计，插孔的孔径按照对应规格内六角扳手的长杆直径做了公差匹配，每个插孔的位置对应一个固定规格的扳手，插入后扳手的短边受力端外露在座体外侧，长边竖直向下悬空，既不会因为长期放置导致杆部弯折变形，取用的时候也能直接通过外露的短边快速抽出对应规格，不需要翻找混杂的工具堆。座体的顶部做了加厚的平面设计，日常放置在工作台面时，自身的重量加上插入扳手后的整体重心偏低，不会因为抽取单支扳手出现座体侧翻的情况。设计过程中，首先考虑的是不同品牌成套内六角扳手的尺寸兼容性，目前市面上主流的9件套内六角扳手，规格覆盖1.5mm到10mm的常用公制尺寸，对应的杆部直径从1.3mm到9.8mm不等，因此插孔的直径设计按照对应规格杆径的上限做了0.2mm的间隙配合，既不会因为间隙过大导致扳手插入后歪斜，也不会因为间隙过小导致扳手插拔卡滞，哪怕是扳手杆部沾有少量防锈油或者金属碎屑，也能顺畅插拔。座体的整体外形采用长方体切角设计，边缘做了R2的圆角过渡，避免尖锐边角在使用过程中刮伤操作人员的手部，整体长度控制在180mm，宽度45mm，高度30mm，这个尺寸边界刚好可以放入大多数标准尺寸的工具抽屉内，也可以直接摆放在工作台的边角位置，不会占用过多的操作空间。插孔的深度设计为12mm，这个深度刚好可以卡住扳手的弯折过渡位置，插入后扳手不会从插孔下方掉落，同时外露的短边长度足够操作人员手指捏持抽取，不需要额外预留抠取的空间。考虑到车间使用场景中可能存在的油污、切削液溅落情况，座体的结构没有设计多余的凹槽缝隙，表面为平整的弧面过渡，日常清理的时候只需要用抹布擦拭即可，不会在缝隙内积存油污和金属碎屑。从安装适配的角度来说，这款收纳座既可以直接平放在工作台面使用，也可以在座体背部预留的挂孔位置配合螺丝固定在工具挂板上，两种安装方式都不需要额外的适配配件，挂孔的中心距按照常规工具挂板的孔位标准设计为160mm，适配大多数车间通用的五金挂板安装尺寸。实际使用过程中，这种排布式的收纳座还能帮助操作人员快速检查工具是否齐全，每次作业完成后归还扳手时，哪个插孔空置就对应缺少哪个规格的扳手，不需要逐一点数，大幅降低了工具遗失的排查成本，尤其是在外出上门维保的场景中，作业前清点和作业后归位都能快速完成，避免将扳手遗落在设备内部造成设备运行故障。不同于市面上常见的塑料折叠式内六角收纳架，这款固定式座体的结构强度更高，不会因为长期插拔出现卡扣断裂、插孔变形的问题，哪怕是频繁取用大规格的内六角扳手，座体的结构也能保持稳定，不会出现开裂的情况。座体底部还可以根据使用需求粘贴防滑胶垫，放置在光滑的工作台面上时不会因为抽取扳手出现滑动，进一步提升使用的顺畅度。在三维建模的过程中，所有插孔的位置度公差控制在0.1mm以内，确保每个插孔的轴线垂直于座体的上表面，扳手插入后保持竖直状态，不会出现相邻扳手互相干涉的情况，相邻插孔之间的壁厚控制在3mm，既保证了座体的结构强度，也尽可能压缩了整体的外形尺寸，让整体结构更加紧凑。
