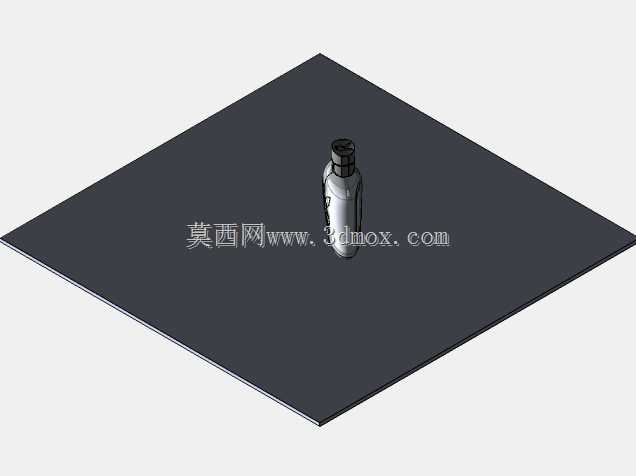

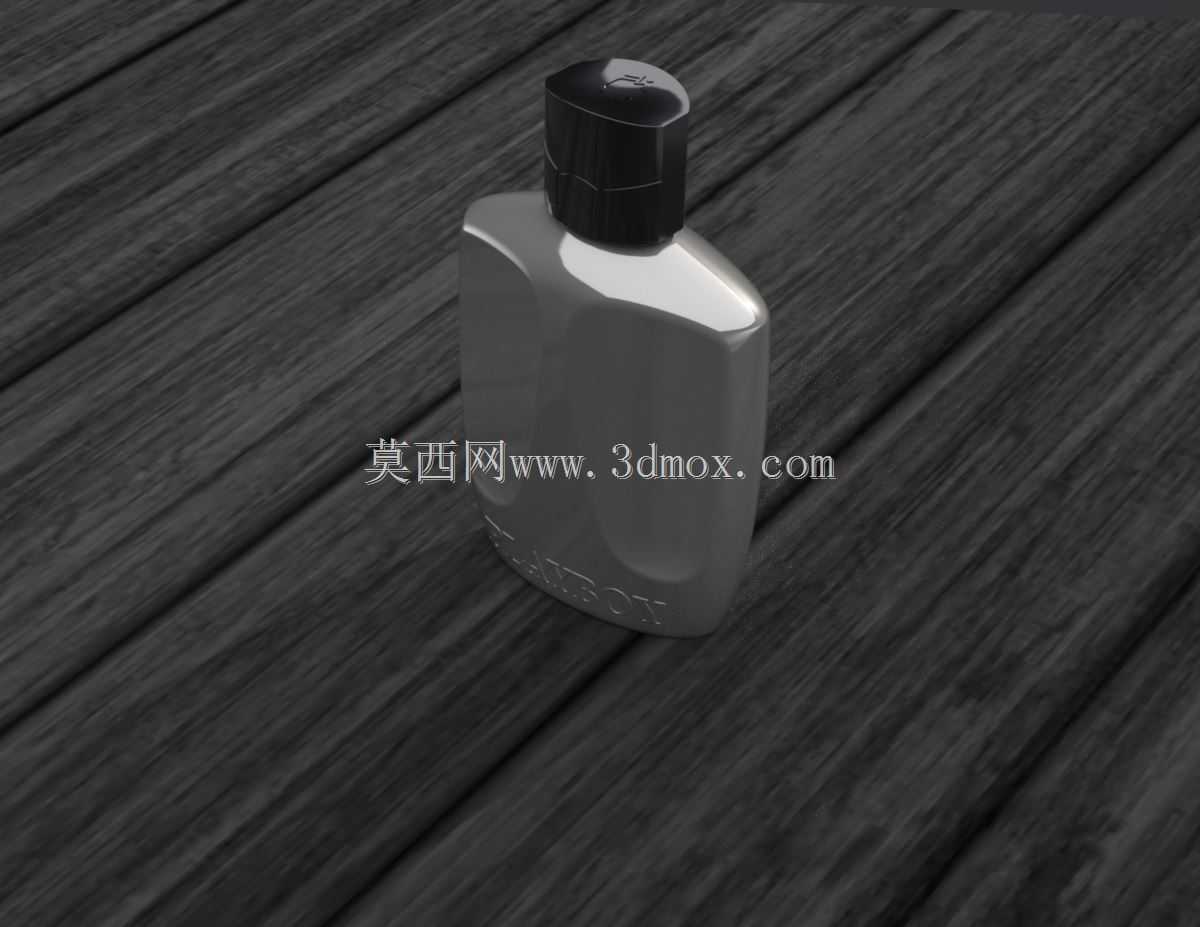

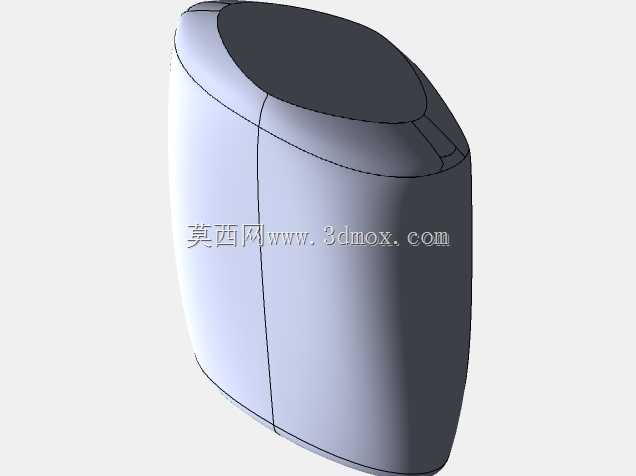

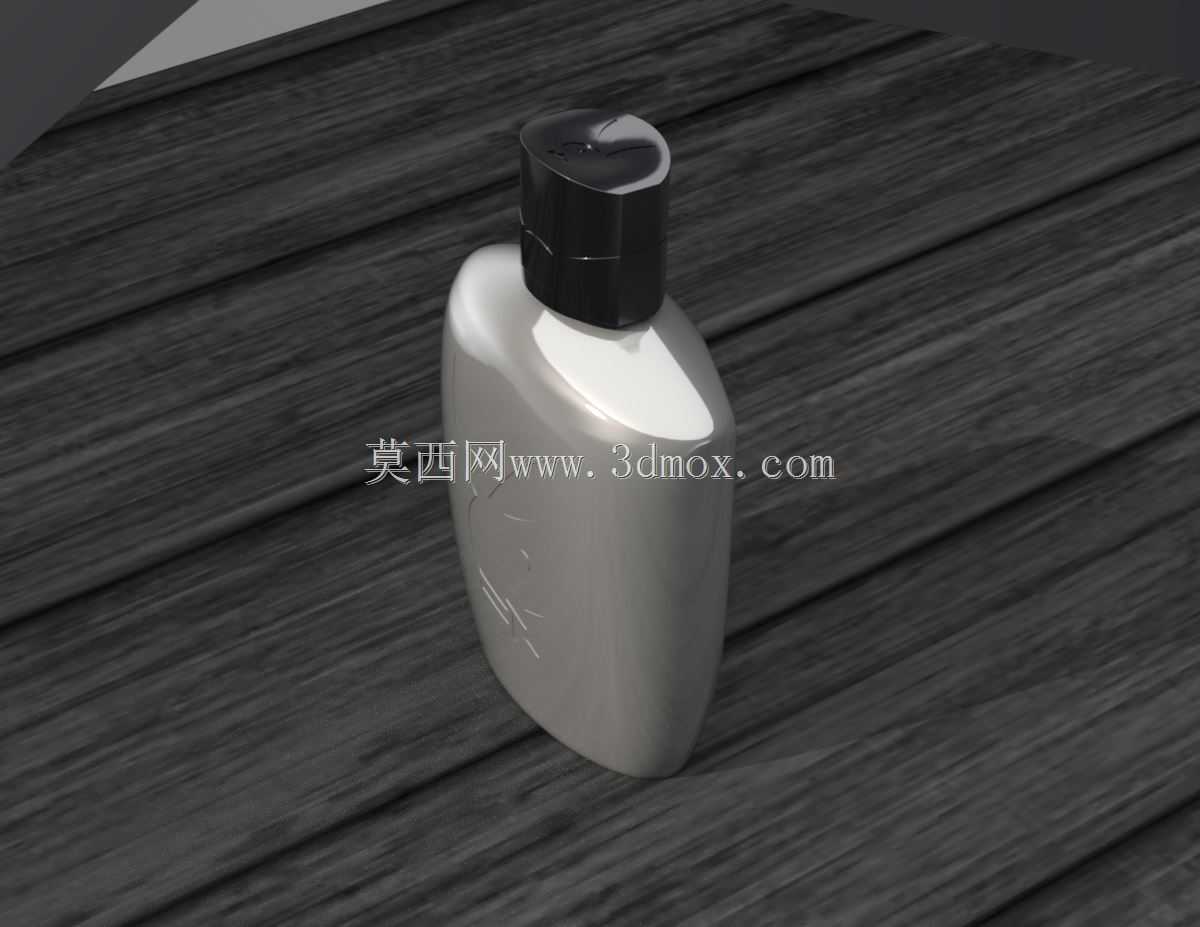

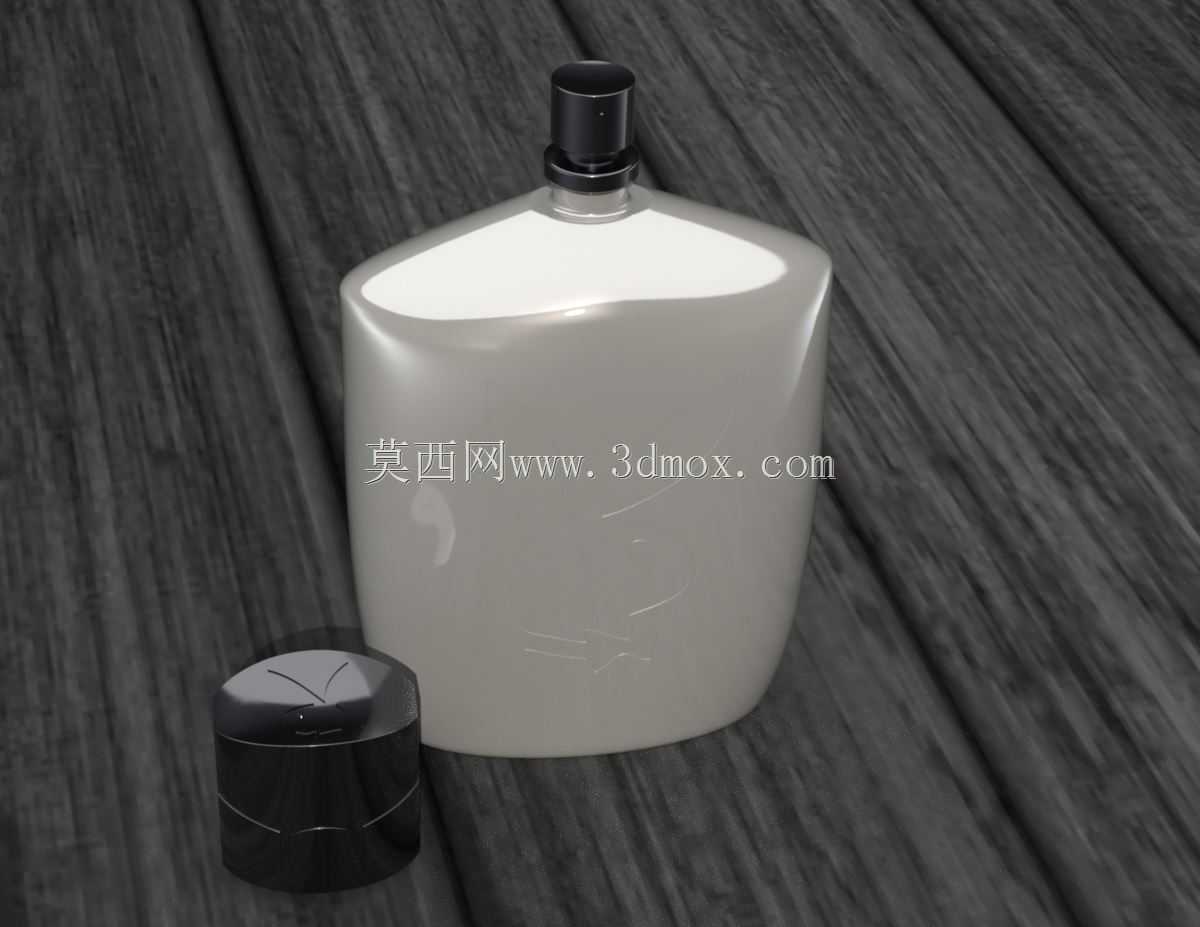

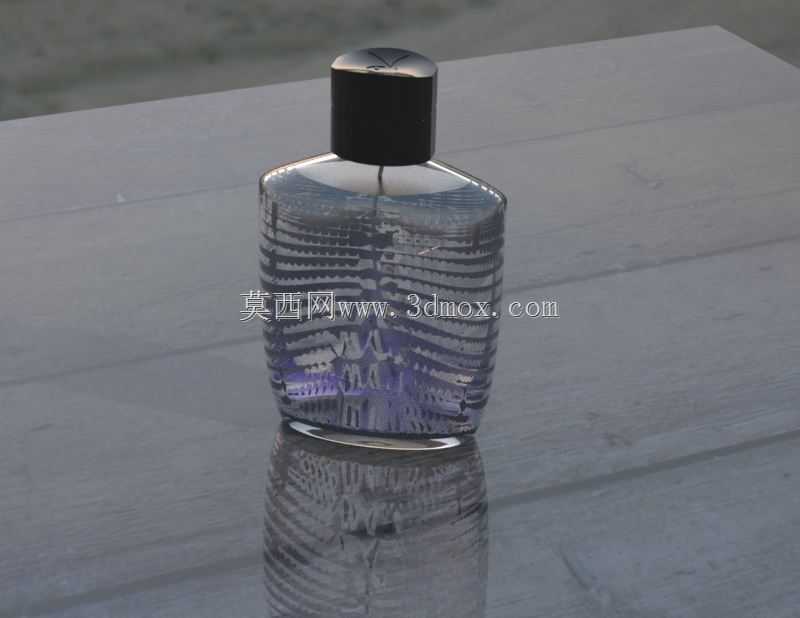

流线型按压式香水瓶外观结构设计

这款香水瓶的结构设计围绕日化包装的实际使用场景展开，日常放置于梳妆台、随身包袋内时，需要兼顾握持手感、内容物密封性能与外观辨识度，设计过程中首先考虑了手持使用的受力边界，瓶身主体的曲面弧度贴合成年人手掌自然握持的曲线，单手握持时拇指与中指的合围位置刚好落在瓶身最大直径处，按压喷头的施力点与瓶身重心处于同一垂直线上，按压出液时不会出现瓶身侧倾的问题。从功能特性来看，瓶身分为储液腔、泵头安装位、外饰罩三个核心部分，储液腔采用等壁厚设计，壁厚均匀控制在1.2mm，既保证玻璃或PET材质成型时的流动性，避免出现厚薄不均导致的应力开裂，也能控制整体重量，满液状态下整体重量不超过180g，符合随身携行的重量要求。泵头安装位采用标准的卡口结构，与市面通用的香水喷雾泵头尺寸匹配，安装台阶的高度预留0.8mm的密封胶圈压缩量，装配后可以实现长期倒置不渗漏，满足包袋内携带的密封要求。设计思路上没有采用过多复杂的异形曲面，瓶身的主曲面采用G2连续过渡，没有尖锐的棱角，一方面降低注塑或者吹制成型的模具加工难度，减少曲面接刀痕带来的外观瑕疵，另一方面日常使用擦拭时不会留下清洁死角，瓶身底部设计有3mm高度的平底支撑圈，支撑圈平面度控制在0.1mm以内，放置在光滑台面时不会出现晃动，支撑圈内侧做了内凹处理，避免底部成型时的收缩痕影响放置稳定性。外形尺寸方面，整体高度控制在120mm，瓶身最大直径45mm，整体占用的放置空间直径不超过50mm，适配常规的化妆品收纳格尺寸，也能放入大多数随身包的侧袋内。喷头部分的外罩与瓶身的配合间隙控制在0.15mm，既保证装配后没有明显的缝隙影响外观，也能轻松拔取更换内芯或者补充香水。瓶身的标签粘贴区域预留了平整的曲面位，弧度半径控制在30mm，适配不干胶标签的粘贴曲率，粘贴后不会出现标签边缘起翘的问题。从实际使用的细节来看，喷头的按压行程设计为4mm，按压力度控制在15N左右，单次按压的出液量稳定在0.12ml，刚好满足单次使用的喷洒量，不会因为按压力度过大导致出液过多造成浪费。瓶身内部的储液腔做了圆弧过渡的底部设计，没有残留死角，香水使用到最后阶段时，吸管底端可以贴合到储液腔最低位置，能够最大限度用尽内容物，减少残留浪费。考虑到不同材质的成型工艺适配性，设计时预留了壁厚调整的余量，如果采用玻璃材质，壁厚可以调整至2mm，整体曲面不需要做改动，仅需要调整模具的成型收缩率参数即可；如果采用PETG透明塑料材质，维持原1.2mm壁厚就可以达到足够的结构强度，同时保证通透的外观效果。外饰罩的内壁设计有定位筋条，与泵头的定位槽配合，装配后外罩不会出现周向转动，保证外观标识的方向始终统一。瓶身的肩部曲面做了渐薄处理，从瓶身主体的1.2mm壁厚逐步过渡到泵头安装位的1.5mm壁厚，既保证安装位的结构强度，避免多次拧动泵头导致肩部开裂，也让肩部的曲面过渡更加自然，光线照射下的光影过渡流畅，提升外观的精致感。在安装边界的考量上，泵头与瓶身的装配采用过盈配合加卡口定位的双重结构，不需要额外粘接就可以达到足够的连接强度，装配工序简单，适合自动化生产线的快速装配，单工位装配时间可以控制在2秒以内，满足日化产品大规模量产的节拍要求。整体结构没有采用易损的细小结构件，日常使用过程中抗跌落性能较好，从1.2米高度自由跌落至木质台面时，瓶身不会出现开裂，泵头不会出现移位渗漏的问题，符合日化包装的耐用性要求。
