基于SolidWorks的叶轮叶片轮廓自动生成宏工具

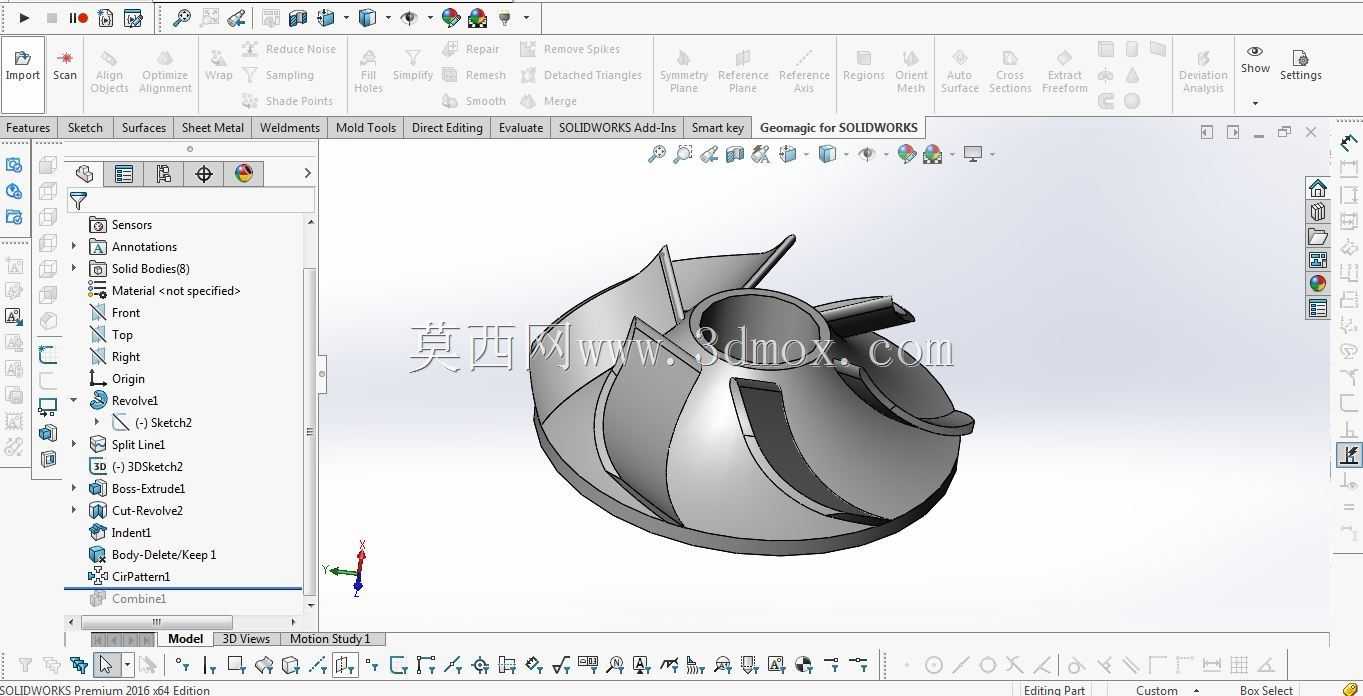

在流体输送、动力增压类设备的研发与生产环节，叶轮作为核心做功部件，其叶片型线的精度直接决定设备的运行效率、能耗水平与运行稳定性，传统手动绘制叶片轮廓的方式，需要工程师逐点拟合空间型线，反复调整截面参数，不仅建模周期长，还容易因手动操作出现型线偏差，后续修改参数时需要重复大量调整工作，难以匹配快速迭代的设计需求。这款针对叶轮叶片轮廓开发的自动化建模工具，依托SolidWorks的二次开发接口实现，能够联动Excel存储的型线点位数据，自动完成叶片轮廓的生成、拟合与实体构建，大幅降低复杂空间曲面的建模门槛。从实际工程应用场景来看，这类工具可覆盖离心水泵、通风机、压缩机、涡轮增压器等多类带叶轮结构的设备设计场景，在新品研发阶段，工程师只需将气动计算得到的各截面叶型坐标整理到对应表格中，运行工具即可快速生成叶片基础轮廓，无需手动逐段绘制空间曲线，也能避免不同工程师手动拟合时出现的型线误差，保证同系列叶轮设计的参数一致性。在设备实际运行过程中，叶轮叶片的轮廓精度直接影响介质的流动状态，不合理的型线会产生局部涡流、流动分离等问题，导致设备运行噪音增大、效率下降，严重时还会引发叶片振动、疲劳损坏等故障，这款工具在生成轮廓时，会严格遵循导入的坐标点位数据，保证叶型的进、出口角与设计值完全匹配，同时自动处理相邻截面间的曲面过渡，避免出现曲面褶皱、曲率突变等建模缺陷，生成的叶片实体可直接用于后续的流体仿真、结构强度校核环节，无需额外进行几何修复。从设计思路层面来看，工具的开发完全贴合机械设计的实际流程，没有冗余的操作步骤，工程师在完成叶型的气动计算后，可直接将各流面的坐标数据按规范填入Excel表格，无需进行额外的数据格式转换，工具运行时会自动读取表格内的点位信息，在SolidWorks环境中自动生成各截面的草图轮廓，再通过放样、曲面缝合等操作完成叶片实体的构建，整个过程无需人工干预，原本需要数小时的手动建模工作，可在数分钟内完成，同时工具保留了参数关联特性，后续需要调整叶型参数时，只需修改Excel内的对应坐标值，重新运行工具即可生成更新后的叶片模型，无需重新搭建建模特征，大幅提升设计迭代效率。关于外形尺寸与安装边界的适配，工具生成的叶轮模型完全基于导入的参数确定尺寸，可适配不同规格、不同功率等级的设备需求，从微型增压泵的小直径叶轮，到大型工业风机、压缩机的大尺寸叶轮，都能通过调整导入的坐标参数实现精准建模，生成的轮毂与叶片连接部位会自动处理过渡圆角，匹配实际加工的工艺要求，同时模型的安装基准面、轴孔尺寸等接口特征，可根据实际安装需求在生成的基础模型上快速调整，保证与主轴、泵壳等周边部件的装配匹配，不会出现建模完成后无法适配安装边界的问题。在日常建模工作中，很多工程师在处理复杂空间叶片时，容易出现曲面不闭合、特征报错等问题，尤其是多截面放样时，若点位对应关系处理不当，很容易出现曲面扭曲，需要反复调整草图点位与放样引导线，这款工具在开发时就预设了合理的点位对应逻辑与曲面生成参数，能够自动对齐各截面的对应点位，保证生成的叶片曲面光滑连续，曲率变化符合流体流动的要求，生成的模型可直接导入仿真软件进行网格划分，不会因几何缺陷导致网格划分失败，也能减少仿真前的几何修复工作量。对于批量设计同系列不同参数叶轮的场景，这类自动化工具的优势更为明显，工程师只需建立标准化的参数表格模板，后续设计新规格叶轮时，只需替换表格内的尺寸与坐标参数，即可快速生成全套叶轮模型，保证同系列产品的设计风格与建模规范统一，也能减少不同工程师建模时的标准差异，提升团队的整体设计效率。
