壳体类零件熔模铸造模具结构设计

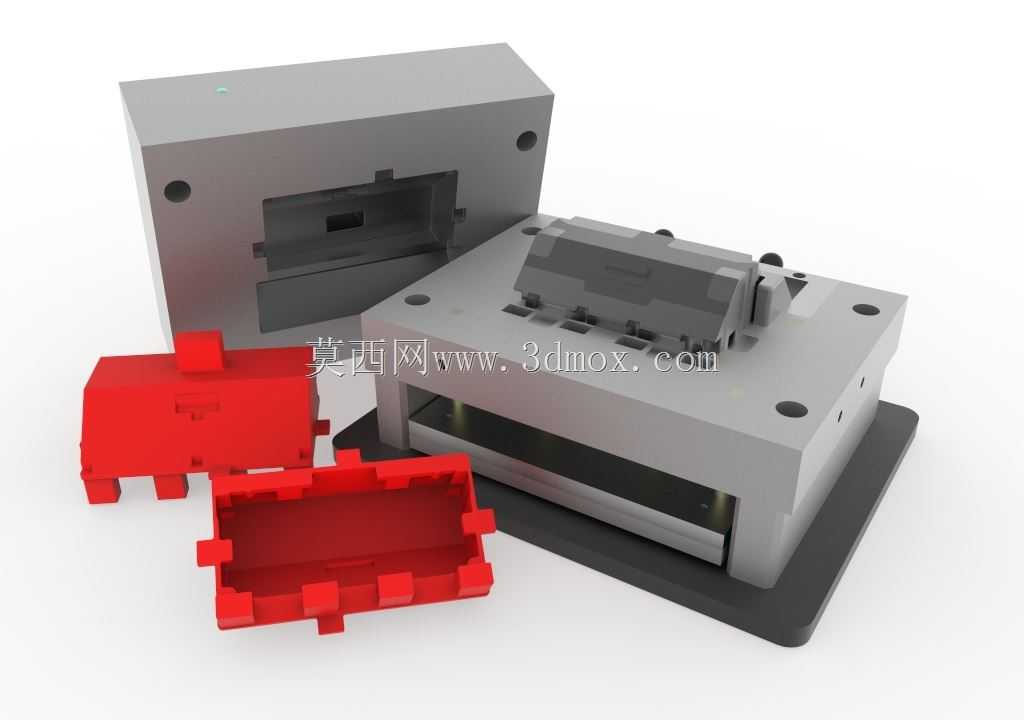

这套模具针对带侧凹特征的矩形薄壁壳体零件设计，适配熔模铸造工艺的批量生产需求，核心应用场景覆盖电子元器件防护外壳、小型液压阀组壳体、精密仪表外罩这类对尺寸精度、外观完整性要求较高的铸件生产环节。整套模具采用上下模对开加侧抽芯的结构布局，分型面选在壳体开口端的法兰边线位置，能最大程度减少开模过程中对蜡模表面的拉伤，保证蜡模取出时的完整性，避免后续修蜡工序增加额外工时。模具的定模部分直接成型壳体的封闭外端面与外侧壁主体结构，型腔表面做了抛光处理，粗糙度控制在Ra0.8以内，能保证熔出的蜡模表面无明显刀痕、接缝，减少后续铸件表面打磨工作量。动模部分集成了壳体内部型腔的成型型芯，型芯周边根据壳体侧壁的卡扣、定位凸台特征做了分体镶拼设计，既方便加工时的精度控制，也能在长期生产出现局部磨损时单独更换镶件，降低模具维护成本。侧抽芯机构对应壳体侧壁的侧凹、侧孔特征设计，采用斜导柱驱动的抽芯结构，抽芯行程预留了3mm的安全余量，避免合模时抽芯块与主型芯发生干涉，开模时抽芯动作与开模行程联动，不需要额外配置驱动元件，适配常规立式压蜡机的安装接口。整套模具的安装边界尺寸控制在300mm×250mm×220mm范围内，上下模的安装板上预留了标准U型槽，能直接适配市面上多数中小型压蜡机的工作台装夹尺寸，不需要额外制作过渡连接板。模具的浇注系统选在壳体的非外观面一侧，采用侧浇口进料，浇口截面尺寸根据壳体壁厚做了匹配设计，能保证蜡料充型时平稳填充整个型腔，避免出现卷气、缺料的问题，同时浇口残留位置在铸件后续加工的夹持面上，打磨后不会影响零件外观。模具的顶出机构采用顶杆顶出布局，顶杆位置均匀分布在壳体的加强筋、法兰边等结构强度较高的位置，避免顶出时蜡模出现变形、顶白缺陷，顶杆的配合间隙控制在0.02mm以内，防止压蜡时出现飞边。在冷却流道设计上，模具内部围绕型腔布置了循环水路，水路距离型腔表面保持15mm的均匀间距，能保证蜡模充型后均匀冷却，减少蜡模收缩不均导致的尺寸偏差，保证批量生产时铸件尺寸的一致性。这套模具成型的壳体铸件壁厚均匀控制在2.5mm，周边的卡扣、定位凸台特征直接通过模具一体成型，不需要后续二次加工，能大幅缩短铸件的生产周期，适配中小批量精密铸件的生产需求，在实际生产中能稳定保证铸件的尺寸公差达到CT6级精度，满足多数精密装备对壳体类铸件的精度要求。
