工业级对讲机铝合金防护壳体结构设计

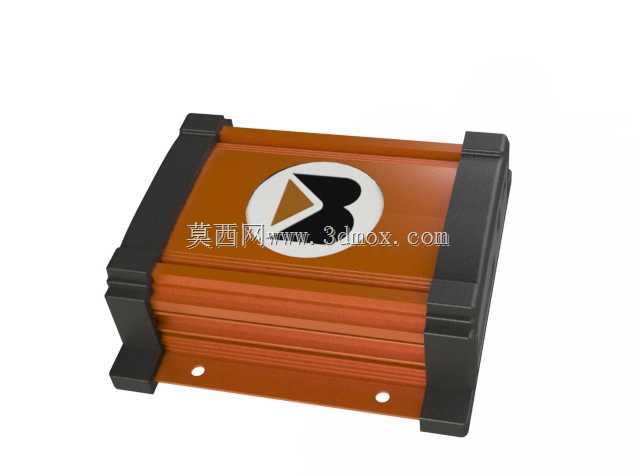

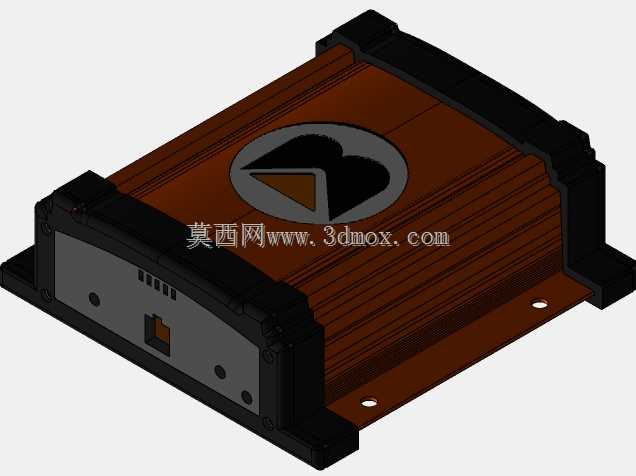

这款对讲机铝壳的结构设计，首先围绕户外作业场景下的防护需求展开，日常应用覆盖工地调度、厂区巡检、户外应急通讯等多类工况，壳体作为对讲机核心电路与电池组件的承载防护结构，需要同时满足抗冲击、散热、电磁屏蔽、安装便捷这几类核心工程需求。从结构设计思路来看，主体采用铝型材挤出成型的工艺路线，型材截面的多道加强筋结构，既提升了壳体整体的抗弯抗扭刚度，也在壳体内部形成了多条独立的安装导槽，可直接适配PCB板、电池模组、按键组件的滑入式装配，省去额外的固定支架，减少装配工序与整体零件数量。壳体两端的黑色端盖采用工程塑料注塑成型，与铝型材主体采用卡扣加侧面紧固的连接方式，端盖外侧做了加厚的防撞凸台结构，当设备发生跌落或侧边碰撞时，凸台首先接触受力，吸收冲击能量，避免铝型材主体发生变形挤压内部元器件，同时端盖与型材配合的位置设计了嵌入式密封胶条槽，可根据防护等级需求加装胶条，实现防尘防水的密封效果。壳体底部的安装法兰边与主体一体挤出成型，法兰边上预留的两个安装孔位，可适配M3规格的紧固螺丝，既可以将对讲机直接固定在设备机架、车载安装位上，也可以搭配背夹组件实现便携佩戴，安装孔的位置做了沉台设计，螺丝锁紧后头部不会突出法兰平面，避免安装时出现干涉或刮蹭问题。从外形尺寸与安装边界来看，铝型材主体的截面宽度与高度匹配常规手持对讲机的握持尺寸，侧边的型材棱边做了R1.5的圆角处理，提升手持握持的舒适度，整体长度根据内部容纳的电池容量与电路尺寸做适配，两端端盖装配后，整体外形无突出的尖锐结构，可满足1.2米高度自由跌落的结构强度要求。散热设计上，铝型材本身的导热系数远高于塑料壳体，壳体外侧的多道横向散热筋，既提升了壳体的结构强度，也增大了壳体与空气的接触面积，可将内部功放电路、电池工作产生的热量快速导出，避免长时间高功率发射时内部积温过高，影响元器件工作稳定性。电磁屏蔽方面，铝合金材质的连续壳体结构可形成完整的屏蔽腔，对内部电路的电磁辐射起到屏蔽作用，同时也能阻挡外界电磁信号对内部接收电路的干扰，提升对讲机在复杂电磁环境下的通讯稳定性。装配逻辑上，所有内部组件均可从型材一端的开口滑入预设的导槽内，定位准确，不需要额外做结构调整，两端端盖扣合后仅需少量螺丝即可完成整体装配，后期维护拆解也十分便捷，不需要借助专用工具即可打开端盖更换内部组件。壳体表面的氧化处理层，既提升了铝壳的耐腐蚀性能，适应户外潮湿、多粉尘的作业环境，也避免铝壳表面氧化掉屑污染内部电路，不同颜色的氧化处理也可适配不同行业的设备外观识别需求，比如工地用设备可选用高可见度的橙色氧化层，提升设备辨识度，工业厂区用可选用灰色或黑色氧化层，提升耐脏性能。在结构细节处理上，型材内壁的导槽尺寸公差控制在±0.05mm范围内，保证PCB板滑入后不会出现晃动，同时导槽边缘做了去毛刺处理，避免装配时刮伤PCB板上的元器件或线路，端盖上预留的天线孔、按键孔、充电接口孔位，位置精度匹配内部组件的接口位置，孔位边缘做了倒角处理，避免装配时割伤连接线或密封胶条。
