商用烘焙烤箱立式结构三维设计

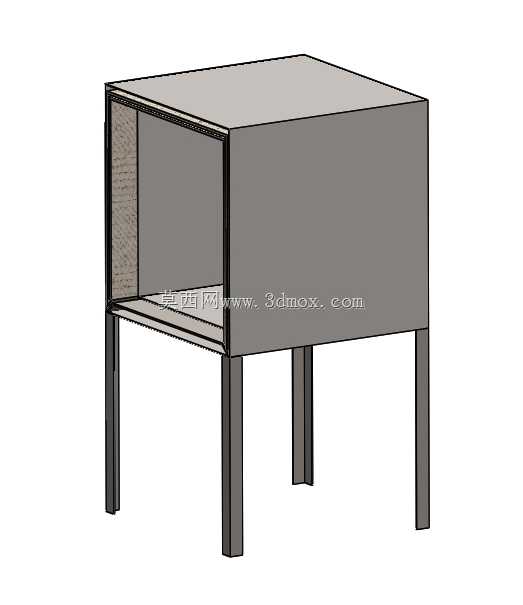

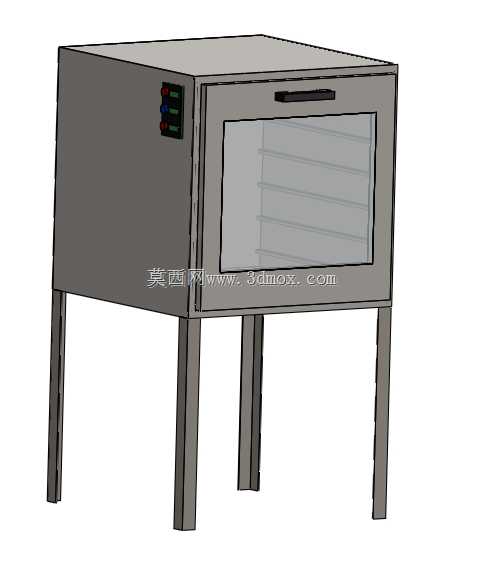

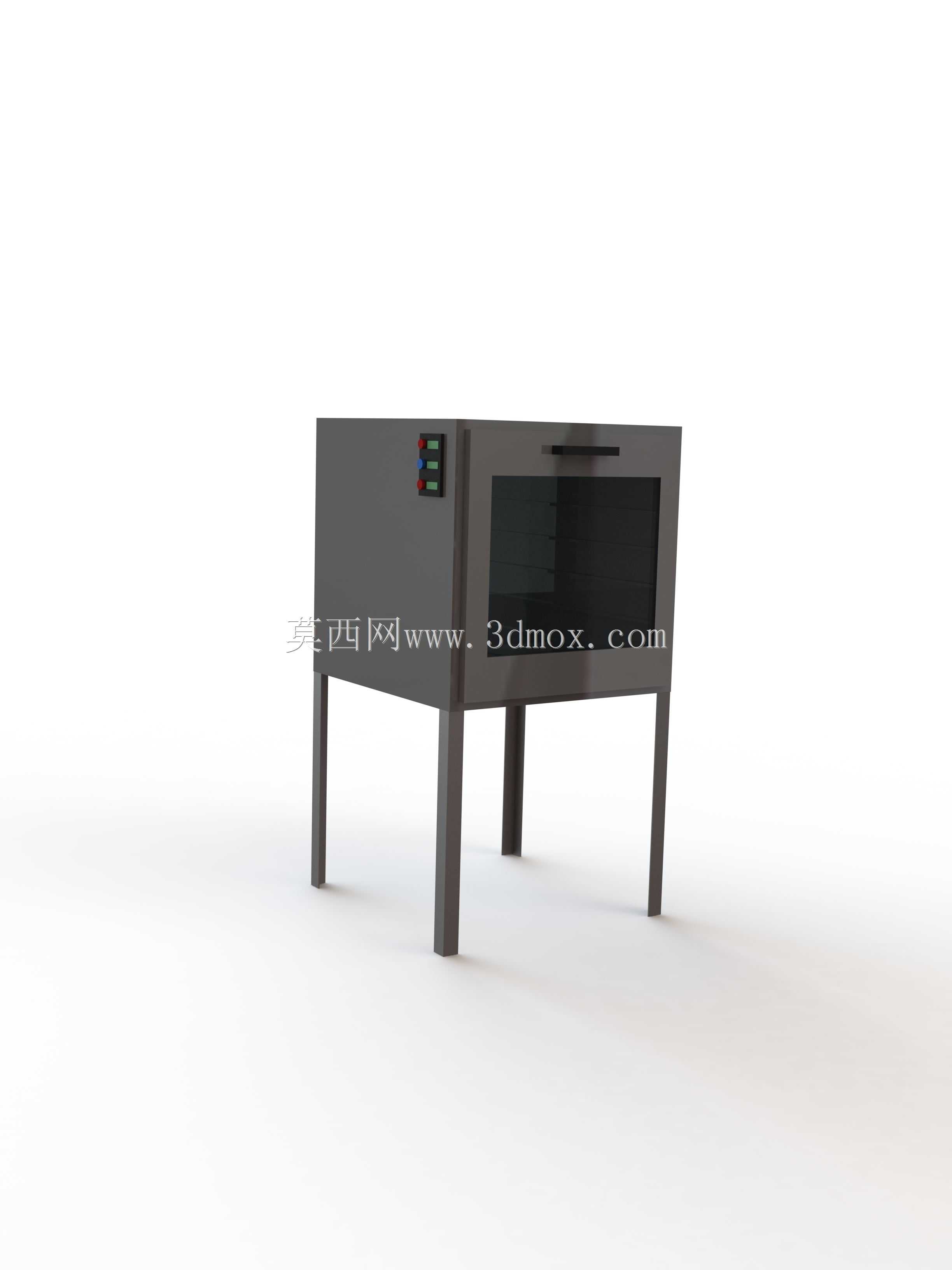

在商用烘焙门店、中央厨房的面点加工场景中，这类立式烘焙烤箱是核心热加工设备，主要承担面包、酥点等面胚的烘烤熟化工序，区别于家用小容量烤箱，其结构设计完全匹配连续批量生产的作业需求。从实际使用场景出发，设备采用落地支腿结构，四条金属支腿将腔体抬离地面，既避免地面潮气侵入腔体下部的保温层，也预留了底部清洁的操作空间，日常生产中洒落的面粉、残渣可以直接从支腿间隙清扫，无需挪动整机，适配烘焙车间高频清洁的作业要求。设备外形尺寸控制在长1.6米、宽0.7米、高0.7米的区间，这个尺寸边界是经过多场景适配验证的：既可以单台嵌入标准商用厨房的操作工位间隙，也可以多台并排布置在烘焙生产线的烘烤段，不会超出常规门店后厨的通道宽度预留，安装时不需要对现有场地做大规模改造，只要预留后侧10厘米的散热间隙、前部1.2米的操作开门空间即可满足使用要求。腔体部分采用厚壁不锈钢板折弯焊接成型，内壁做圆弧过渡处理，没有清洁死角，避免长期使用后面粉、油脂残留积碳滋生卫生问题；观察窗采用双层钢化耐高温玻璃嵌装在炉门中部，操作人员不用开启炉门就可以直接观察内部面点的上色情况，减少开门带来的炉温波动，保证每批次产品的烘烤一致性。炉门采用横向长拉手设计，位置刚好匹配成年人站立操作的手部高度，开关门的施力方向与门体铰链转轴垂直，长期使用不会出现门体下垂、密封不严的问题；侧部嵌装的数显温控模块区域做了内凹防水处理，清洁设备表面时水渍不会渗入控制元件内部，提升电控部分的使用寿命。设计阶段重点考虑了热场均匀性的问题，腔体内部的加热元件布置做了错位排布，配合腔体顶部的热风循环结构预留位，能够让腔体内不同位置的温差控制在较小范围内，避免同一批次面包出现局部烤焦、部分不熟的情况；支腿底部预留了可调脚杯的安装位，地面不平整时可以通过调节脚杯高度让设备保持水平，避免内部烤盘滑动、温控元件因倾斜出现检测偏差。从结构建模的角度来看，这类设备的建模需要重点处理几个配合关系：一是炉门与腔体的密封配合，密封胶条的安装槽尺寸要与胶条压缩量匹配，保证关门后胶条有足够的压缩量锁住炉内热量，同时开关门的阻力不会过大；二是玻璃观察窗的压条固定结构，要考虑高温下玻璃的热胀冷缩量，压条与玻璃之间预留微量间隙，避免高温下玻璃受热膨胀被压裂；三是支腿与腔体底部的连接结构，采用焊接加螺栓紧固的双重固定方式，满焊后再用螺栓做加强，保证设备满载烤盘时的结构稳定性，不会出现支腿晃动的情况。设备的外壳采用冷轧钢板喷涂处理，表面做哑光防指纹涂层，日常使用中沾附的手印、油污可以轻松擦拭干净，适配商用场景高频接触的使用特性；控制区域的按键做了凸起防水设计，操作时戴隔热手套也能准确按动按键，不需要摘下手套操作，提升作业安全性。
