桁架式三角顶户外防护网棚结构设计

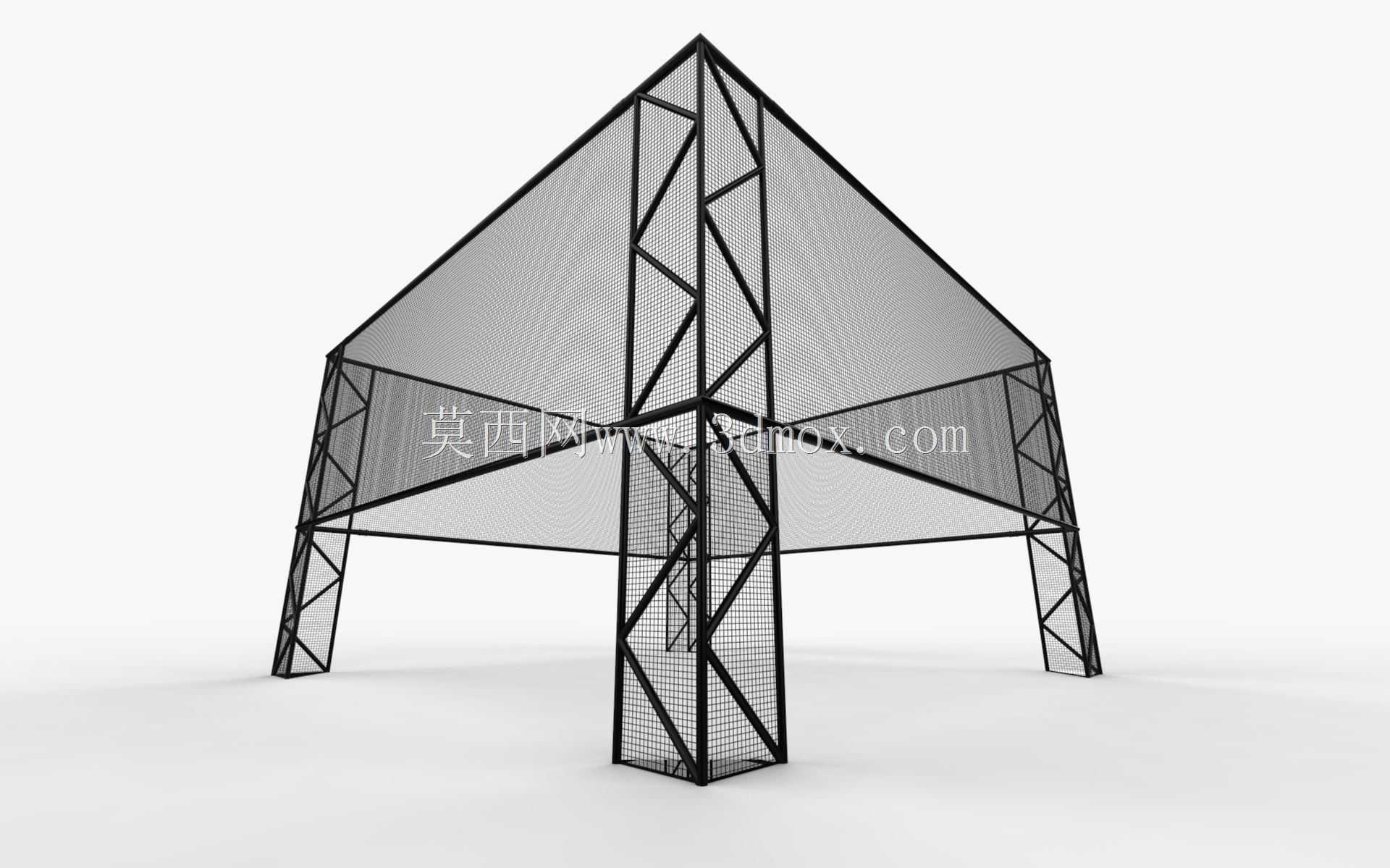

这类三角顶桁架网棚在户外作业场景中应用十分广泛，常见于露天堆场的物料隔离围挡、小型户外作业区的防飞溅防护、休闲场地的围合式遮阳挡雨骨架搭建，也可作为临时施工区域的边界防护设施使用。从结构设计逻辑来看，整体采用中心立柱配合四角斜向支撑的桁架受力体系，中心主立柱从地面一直延伸至顶棚最高点，承担整体结构的竖向荷载与顶部风载传导，四根斜向支撑腿从立柱中上部向外延伸至地面四个落点，形成稳定的四棱锥受力框架，相比常规矩形平顶棚架，三角顶的坡面设计能快速引导雨水滑落，避免顶部积水造成的荷载骤增，同时坡面结构在强风环境下能有效分解横向风荷载，降低整体结构的风阻系数，提升户外使用的抗风稳定性。

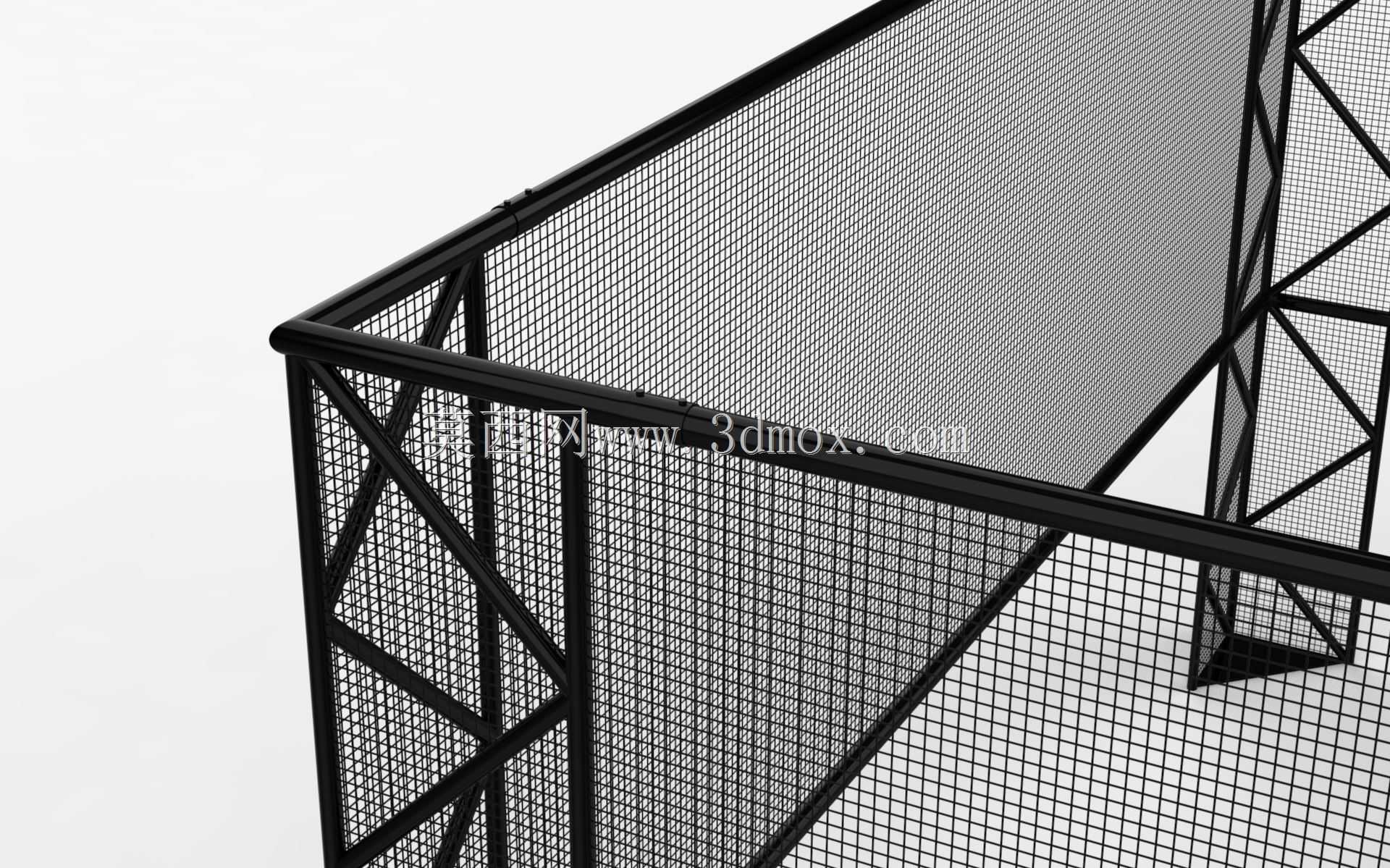

框架部分全部采用型钢焊接成型的桁架结构，每根立柱与斜撑都不是单根实心型材，而是由多根细型钢通过腹杆拼接成三角格构形式，这种设计在保证整体结构刚度的前提下，大幅降低了整体自重，减少了基础安装的荷载要求，同时格构式的杆件之间预留了充足的网面固定点位，方便防护网的绑扎固定。外围覆盖的防护网采用高密度编织网面，网孔尺寸根据使用场景可灵活调整，若用于焊接作业区防护，可选用密目网阻挡焊接火花飞溅；若用于堆场物料隔离，可选用大孔网降低风阻同时保证视线通透；若用于休闲场地围挡，可搭配遮光网实现遮阳效果。

从安装边界来看，整体结构的地面落点为矩形分布，中心立柱位于矩形几何中心位置，安装时需要保证四个支撑腿的落点地面平整度误差控制在合理范围内，若安装在硬化地面，可通过膨胀螺栓将支撑腿底部的固定板与地面直接固定；若安装在软土地基，需要为每个支撑腿浇筑独立混凝土基础，预埋固定螺栓后再进行结构安装，避免长期使用过程中出现结构沉降倾斜。顶棚的坡面角度设计参考了常规户外建筑的排水坡度，在大部分降雨强度下都能实现雨水顺坡面快速排下，不会在网面形成积水兜挂的情况。

结构的节点设计全部采用刚性焊接连接，所有腹杆与主弦杆的连接点都做了满焊处理，避免长期户外使用过程中节点出现松动脱落，同时整体钢架表面可根据使用环境做对应防腐处理，若在沿海高盐雾区域使用，可采用热镀锌后喷塑的表面处理工艺，提升结构的抗腐蚀能力；若在内陆常规环境使用，普通防锈漆喷涂即可满足使用需求。网面与钢架的固定采用专用绑带或者金属扎丝，沿网面边缘每隔固定间距绑扎一道，保证网面张拉平整，不会出现局部松弛下垂的情况，同时这种固定方式也方便后期网面出现破损时快速更换，不需要对整体钢架结构进行拆解。

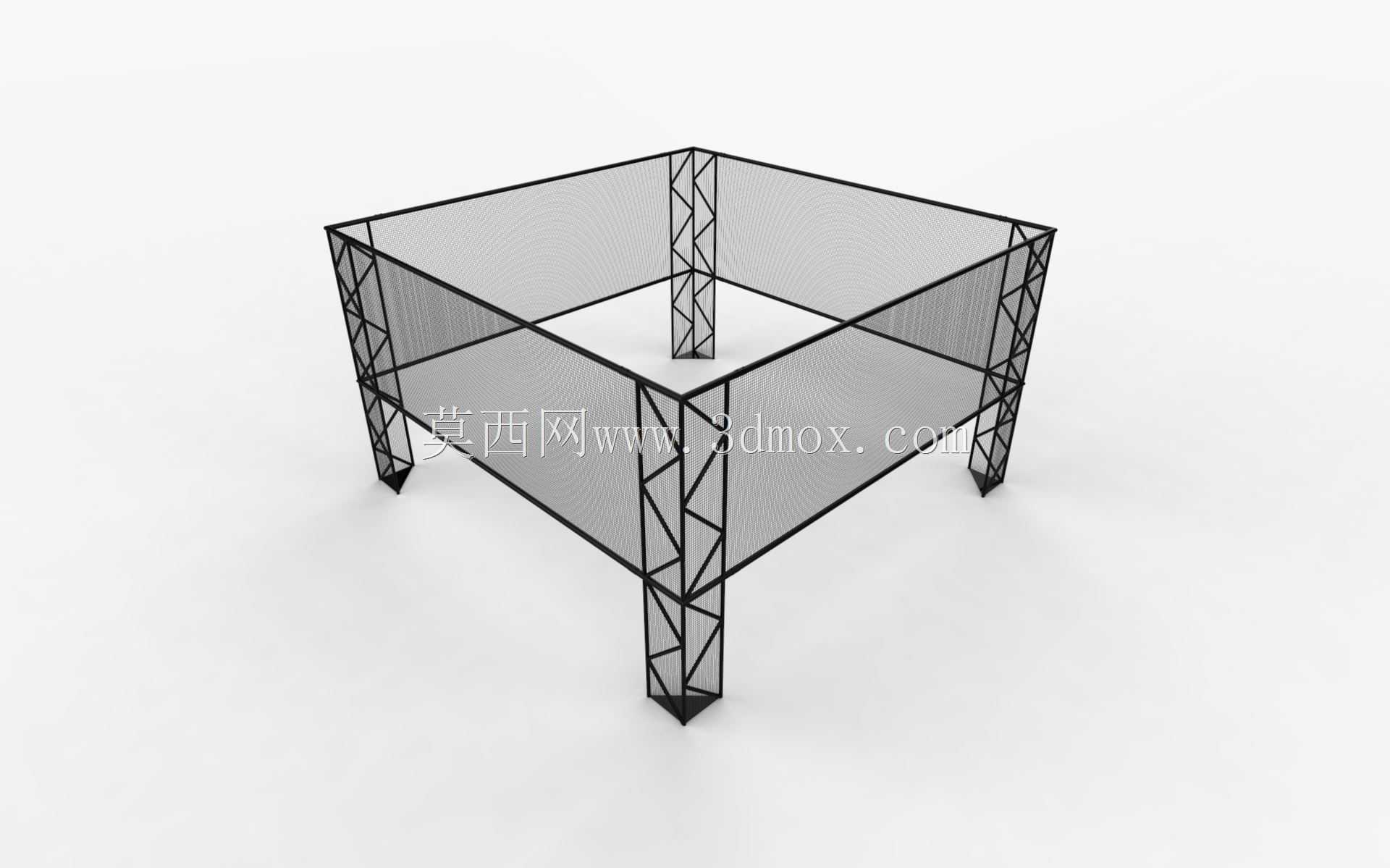

在实际选型应用中，可根据防护区域的面积大小调整整体结构的尺寸比例，若需要覆盖更大面积，可将多个同类型单元棚架进行拼接，相邻单元共用支撑腿，形成连片的防护棚区域，拼接处的网面做重叠密封处理，避免出现防护缝隙。相比传统的钢管扣件式临时防护棚，这种一体化桁架结构的安装效率更高，所有杆件在工厂预制完成后，现场只需要按照对应节点进行拼接固定，不需要现场切割焊接，大幅缩短了现场安装的工期，同时结构的受力经过预先验算，整体稳定性比临时搭设的架子更有保障，能适应更长周期的户外使用需求。日常维护过程中，只需要定期检查节点焊接处是否出现锈蚀开裂、网面是否出现破损、支撑腿固定螺栓是否出现松动，及时对问题部位进行处理即可，整体维护成本极低，适合各类需要长期户外围挡防护的场景使用。
