新能源场站立式加氢机外观结构设计

这款立式加氢设备的结构设计，首先围绕加氢站现场的实际作业场景展开，日常运营中需要同时满足加氢车辆快速停靠、操作人员便捷操作、设备自身防护等多重需求，整体采用双立柱支撑的立式布局，单台设备的占地宽度控制在1.2米左右，纵深尺寸约0.8米，整体安装完成后的高度为2.6米，能够适配绝大多数加氢站罩棚下的安装净空要求，不需要额外调整场站原有管线的布设高度，设备底部预留的安装法兰孔位，可直接匹配现有加氢站通用的混凝土地基预埋螺栓间距，现场安装时不需要额外做地基改造，能大幅缩短场站设备的部署周期。

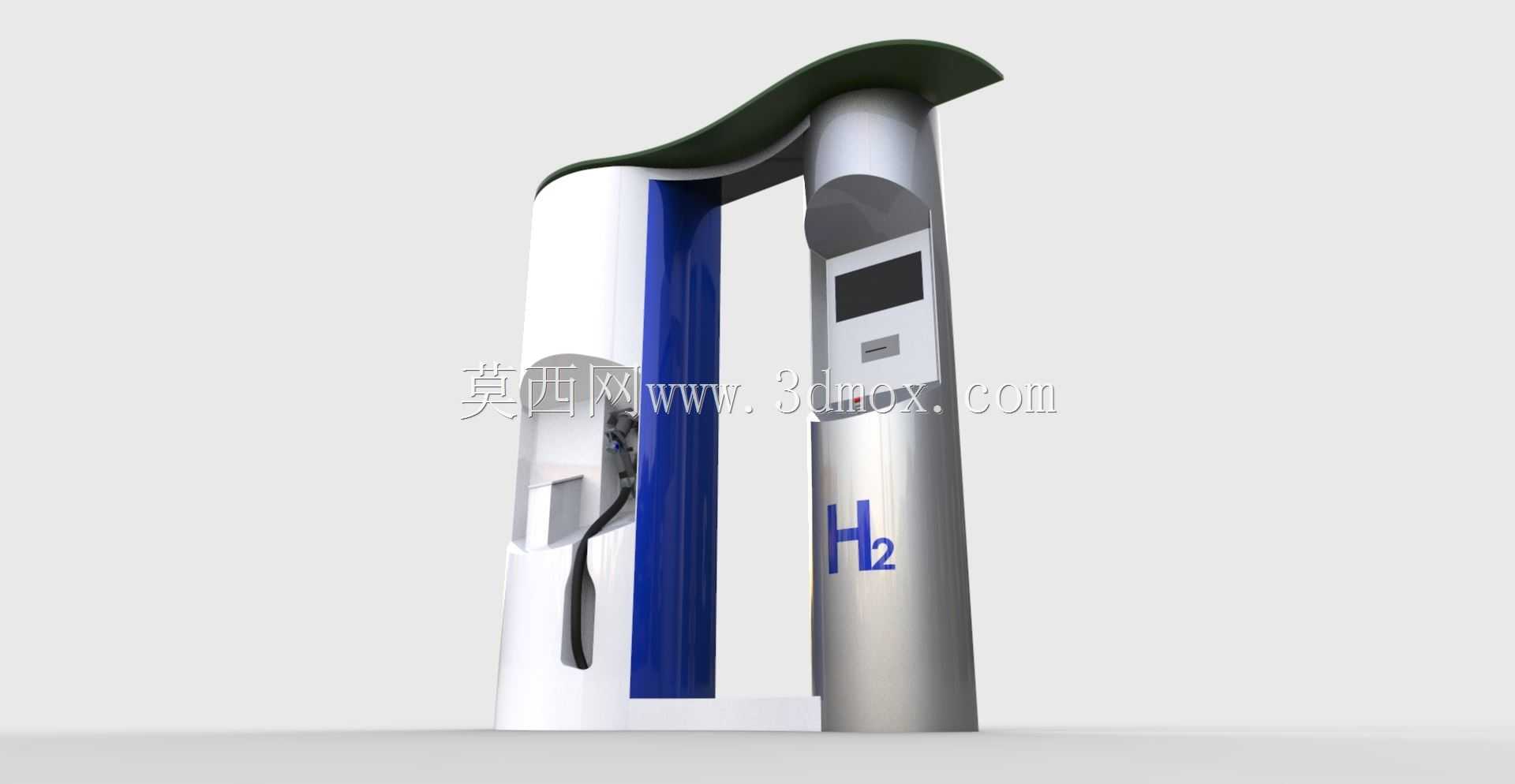

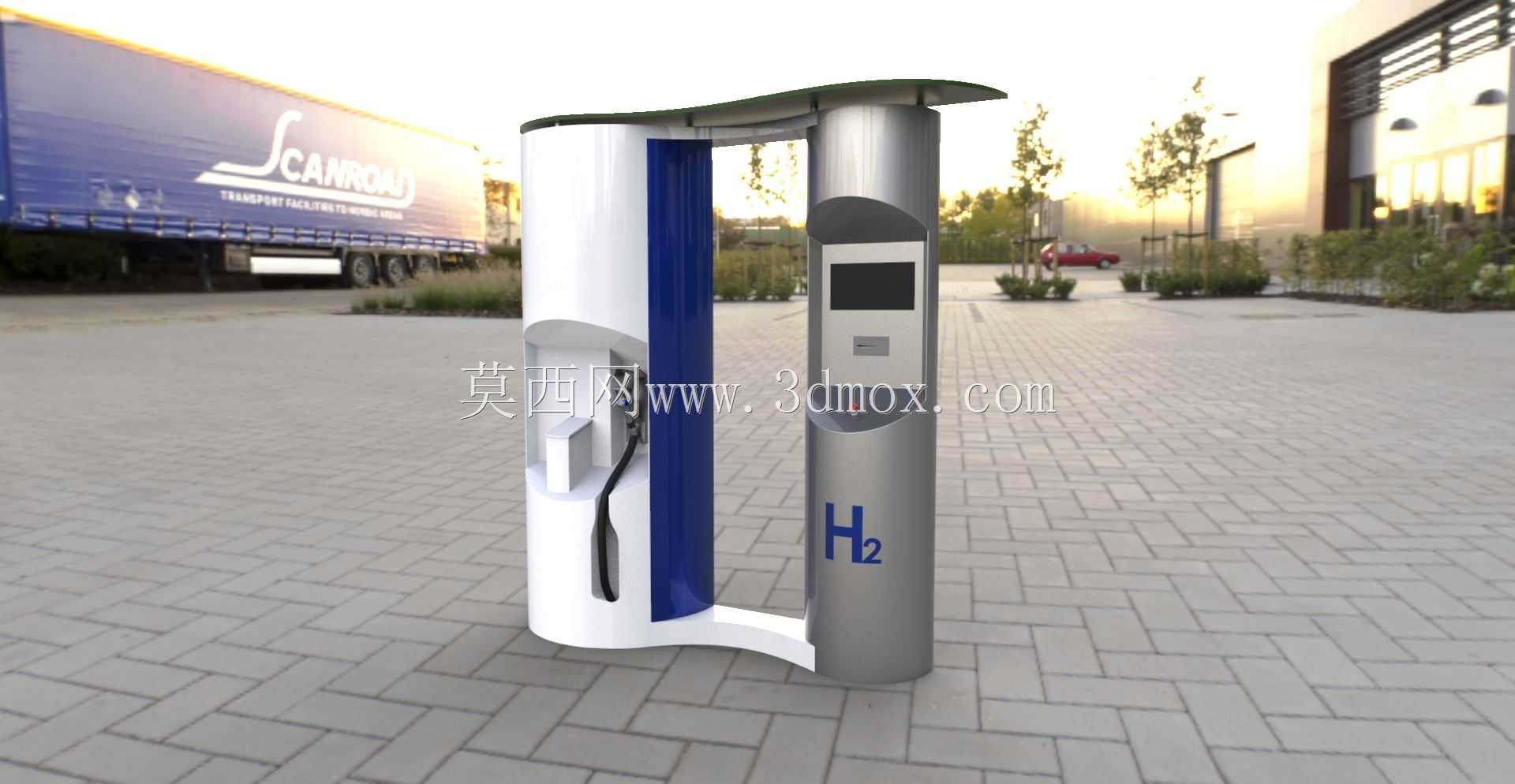

从功能分区来看，设备右侧立柱集成了人机交互操作区域，包含触控显示屏、加氢卡识别区、紧急停止按钮，操作界面的高度设置在1.2米到1.5米区间，符合成年人站立操作的舒适视距与操作高度，操作人员不需要弯腰或者抬手过高就能完成全部加氢操作流程；左侧立柱为加氢枪存放与软管收纳区域，设计了内凹式的枪座卡位，加氢枪放置后不会突出设备外轮廓，避免车辆停靠时发生剐蹭，软管的收纳弧度经过反复校核，保证加氢作业时软管拉出的最小弯折半径大于软管本身的允许弯折阈值，延长高压软管的使用寿命，同时软管拉出长度可覆盖3.5米范围内的车辆加氢口位置，适配不同车型加氢口的布设位置，不需要车辆反复调整停靠位置。

设备顶部的弧形挡雨檐采用一体化流线型设计，向外延伸的宽度为15厘米，既可以在雨天为操作区域遮挡雨水，避免操作屏幕、按键区域进水引发故障，也不会因为延伸过长遮挡操作人员观察车辆加氢状态的视线，挡雨檐的边缘做了向下的折边处理，雨水会顺着折边导流到设备后侧的排水区域，不会顺着设备正面流到操作界面上。设备主体外壳采用分块式钣金拼接结构，前后的维护面板都设置了快拆锁具，日常维护时不需要完全拆解设备外壳，只需要打开对应位置的面板就能接触到内部的管路、阀门与控制元件，大幅降低日常运维的拆装工作量。

外观配色上采用银灰色主体搭配蓝色装饰条的设计，银灰色的金属质感外壳具备良好的耐候性，适配户外场站长期日晒雨淋的使用环境，蓝色装饰条既呼应氢能清洁能源的视觉属性，也能让设备在场站环境中具备足够的辨识度，方便进站车辆快速定位加氢工位。设备正面的H2标识采用嵌入式安装，不会因为长期户外使用出现标识脱落、褪色的问题，满足加氢站的安全标识规范要求。

在结构强度设计上，设备的立柱内部采用型钢焊接的内支撑框架，外壳钣金厚度不低于2毫米，能够承受12级大风的侧向载荷，同时设备底部设置了静电接地的专用接线端子，可直接连接场站的静电接地网，满足高压加氢设备的静电泄放安全要求。操作区域的屏幕采用内嵌式安装，屏幕表面加装了5毫米厚的钢化防护玻璃，能够抵御日常作业中的轻微磕碰，避免屏幕被异物砸坏。加氢枪座的位置设置了感应开关，当加氢枪放回枪座后，设备会自动切断管路的高压供气，避免出现误操作引发的安全隐患。

设计过程中也充分考虑了不同地区的使用适配性，设备外壳的拼接缝隙都设置了三元乙丙密封胶条，整体防护等级达到IP54，能够在多尘、多雨的户外环境下长期稳定运行，内部的管路布设预留了保温层安装空间，在北方寒冷地区部署时，可以直接在管路外侧加装电伴热与保温层，不需要改动原有内部结构，就能满足低温环境下的加氢作业要求。设备两侧的立柱之间预留了足够的走管空间，高压氢气管路、控制线缆分开布设，避免管路振动对控制线缆造成磨损，同时走管空间内设置了多个管线固定卡扣，将管路与线缆分段固定，减少设备运行过程中因为高压气流引发的管路振动传递，降低设备运行的异响与结构疲劳风险。
