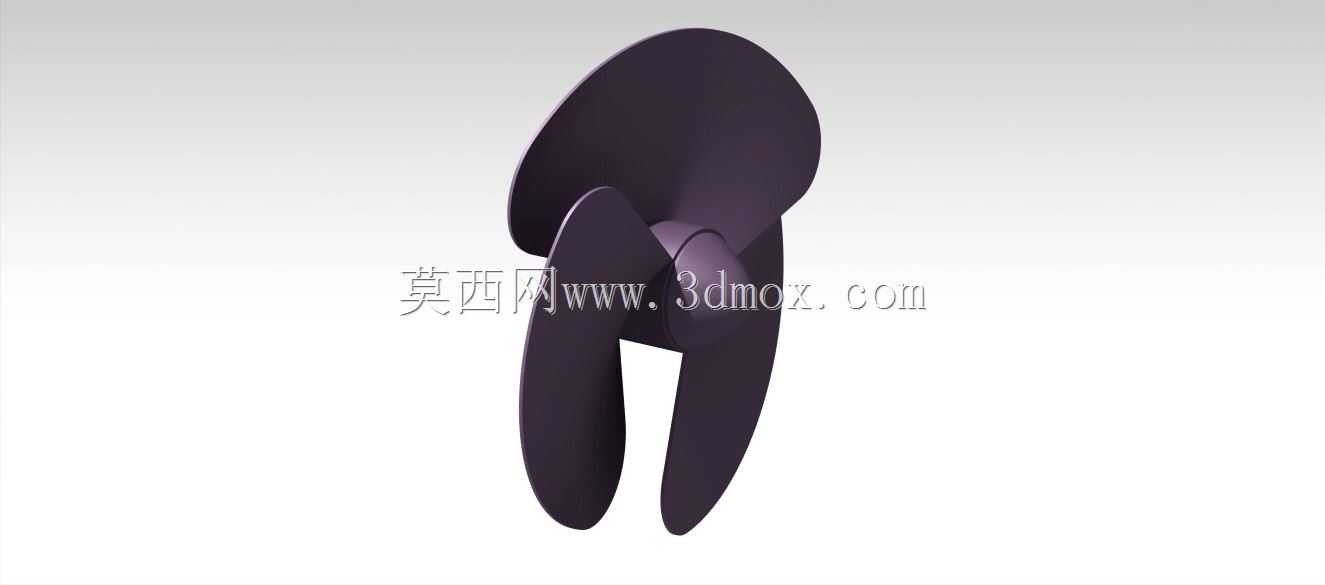

三叶曲面螺旋桨式通风扇叶结构设计

这款三叶曲面结构的扇叶，主要适配小功率轴流通风场景，在桌面散热设备、小型机柜风冷通道、家用循环扇、嵌入式通风口等场景中都能匹配使用，实际运行时依靠叶片曲面的导程设计，将轴向进入的气流沿叶片型面顺滑导向，在较低转速下就能实现稳定的送风覆盖，不会出现普通直叶片常见的气流紊流、送风断层问题。从结构设计逻辑来看，这款扇叶采用等强度变截面曲面构型，叶片根部与轮毂衔接处做了大圆角过渡处理，能有效分散高速旋转时的离心应力，避免长期运行出现根部疲劳开裂的问题，叶片从根部到叶稍的厚度是逐步递减的，根部厚度满足结构抗扭需求，叶稍做薄处理可以降低旋转时的风阻损耗，同时减少叶稍涡流带来的运行噪音。叶片的曲面弧度经过流体逻辑优化，每个截面的安装角从根到稍呈线性递减，匹配不同旋转半径下的线速度差，让整个叶片工作面的出风风速更均匀，不会出现中心区域风量弱、外圈风速过高的不均匀送风问题。轮毂部分采用锥面过渡构型，中心预留标准轴孔安装位，轴孔周边可适配紧定螺钉固定结构，能匹配常规小型电机的输出轴尺寸，安装时不需要额外做转接件，直接套入电机轴锁紧即可完成装配，轮毂的外轮廓做了流线型收边，不会阻挡中心区域的进气通路，减少进气端的气流阻力。从安装边界来看，这款扇叶的旋转外径适配小尺寸通风腔体，安装时需要预留的轴向空间较小，叶片外缘与安装护网或者风道内壁的安全间隙控制在合理范围，既不会因为间隙过大产生气流回流损失，也不会因为间隙过小出现运行剐蹭风险，整体轴向尺寸紧凑，能适配厚度有限的嵌入式安装场景。实际选型适配时，这款扇叶匹配的电机转速区间覆盖常规民用及小型工业通风的常用转速，叶片的动平衡构型在设计阶段就做了对称配重考量，三个叶片的质量分布偏差控制在极小范围，正常装配后不需要额外做大幅动平衡校正就能平稳运行，减少运行时的振动传递，降低配套设备的结构共振风险。和常规两叶扇叶相比，三叶结构的送风脉动更小，出风更柔和，不会出现明显的一阵强一阵弱的风感，同时在相同转速下的送风效率更高，能在更低的功率消耗下达到同等送风量，适配对能耗、噪音有要求的通风场景。叶片的曲面成型逻辑适合注塑加工工艺，脱模角度经过合理设计，量产时不需要复杂的侧抽芯结构就能完成成型，生产良率更高，单叶片的曲面顺滑无突变，不会出现应力集中的棱角结构，长期在交变载荷下运行的结构稳定性更好。在设备配套时，这款扇叶可以直接替换同安装尺寸的常规轴流扇叶，不需要改动原有电机安装位和风道结构，替换后能有效改善送风均匀性，降低运行噪音，适合小型散热通风设备的升级迭代或者全新产品的结构配套。
