塑料吸尘接口导流壳结构设计

该导流壳体属于工业吸尘、物料气力输送系统的终端接口配件，主要适配手持式吸尘设备、中央集尘系统支管末端，或是小型物料风送管路的转向连接段，核心作用是在管路变向、管径过渡的位置，引导含尘气流平顺进入主吸尘管路，避免直角转向带来的风阻陡增、紊流啸叫以及局部积尘问题。从实际工况来看，这类配件常被用在木工加工台旁的侧吸口、打磨工位的局部吸尘罩接口、家用清洁设备的地刷连接转段，长期接触含木屑、塑料粉尘、金属细屑的气流，因此壳体本身的内壁顺滑度、结构抗形变能力直接影响整套吸尘系统的风压损失率。

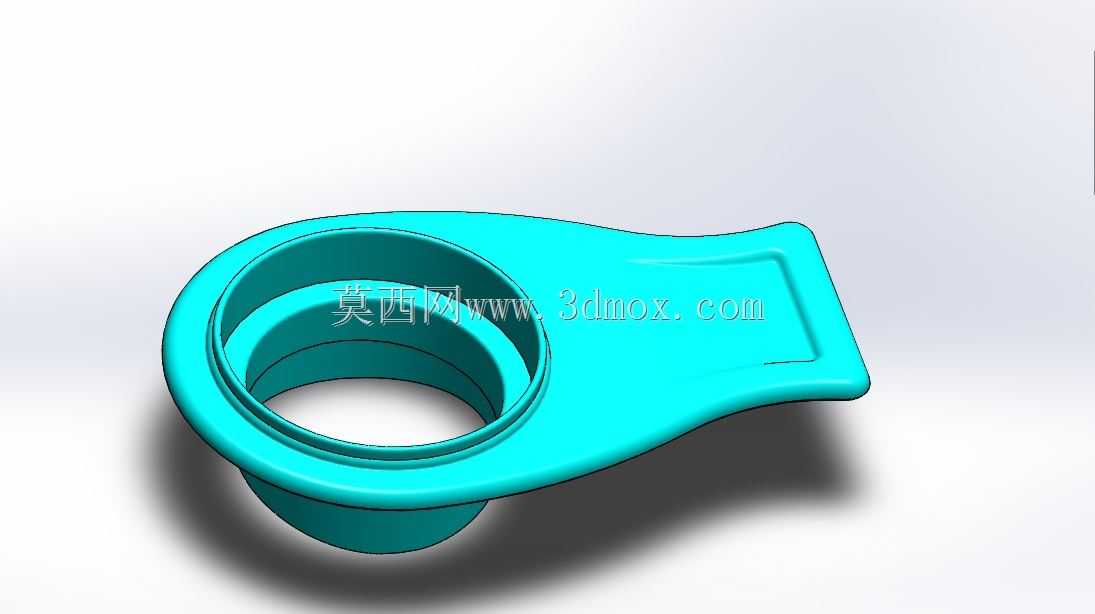

设计阶段首先要考虑的是气流流道的顺滑过渡，整个壳体采用一体注塑成型，没有拼接缝隙，避免长期使用后粉尘卡入接缝造成的漏风、积垢问题。上端的圆筒接口为标准管路插接段，外壁预留了多道环形止退槽，安装时可直接套入对应内径的波纹吸尘软管，配合喉箍锁紧后能承受15kPa以内的负压不脱开、不漏气，接口的轴向长度经过匹配计算，既保证插接后有足够的接触摩擦力，又不会因为插入过深挤占内部流道的有效通径。下端的扁平延伸段为贴合安装面的结构，边缘做了微翘的贴合唇边，安装时可贴附在打磨设备罩壳、木工台侧面板的对应开口处，唇边的弧度经过反复调整，能和常见的平面、微弧面安装位形成较好的贴合，减少边缘漏风导致的吸尘效率下降。

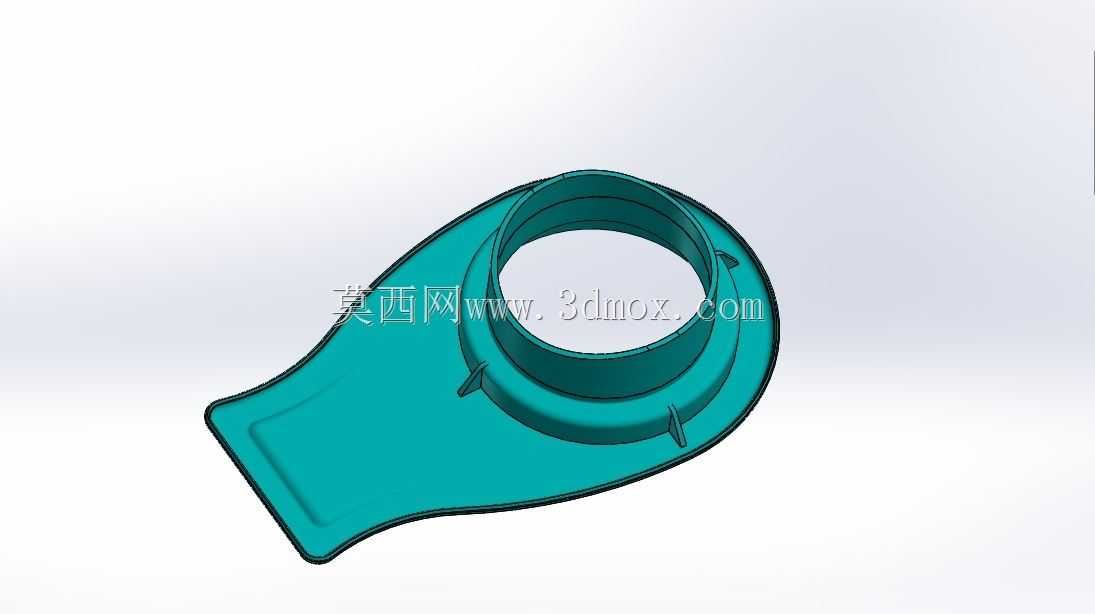

壳体的壁厚设计遵循注塑件均匀壁厚原则，整体壁厚控制在2.2mm-2.5mm区间，既保证注塑成型时熔体填充顺畅，避免出现缺胶、缩痕问题，又能在负压工况下保持足够的结构刚度，不会因为管路内负压出现壳体吸瘪变形的情况。在圆筒接口和扁平壳体的衔接位置，周向均匀布置了四道三角加强筋，筋位高度从接口根部向外逐渐降低，既不会突兀伸入流道内部干扰气流走向，又能有效强化衔接位置的结构强度，避免设备跌落、软管拉扯时出现衔接处断裂的问题。扁平段的背面设计了浅凹槽式的加强结构，替代传统的外凸加强筋，保证壳体与安装面贴合的一侧完全平整，不会因为筋位凸起导致安装后出现缝隙。

从安装边界来看，上端圆筒接口的外径适配常规32mm口径的工业吸尘软管，扁平段的轮廓尺寸控制在180mm长度、120mm宽度范围内，安装时仅需要在对应安装面板上开出和圆筒接口匹配的圆孔，通过软管套接即可完成固定，不需要额外设计复杂的安装卡扣，适配性较强，可通用于多数同口径的吸尘、风送管路改造场景。流道内部的转向位置做了大圆弧过渡，没有尖锐的折角，气流经过时的局部阻力系数比直角弯头降低60%以上，能有效减少风压损失，同等风机功率下可提升末端吸尘口的捕集风速。壳体材质选用增韧PP塑料，抗冲击性较好，日常使用中磕碰、软管拉扯不容易出现开裂，同时塑料材质本身的摩擦系数较低，粉尘不容易在内壁附着，长期使用也不会出现流道堵塞的问题。
