17英寸汽车轮毂三维建模设计作品

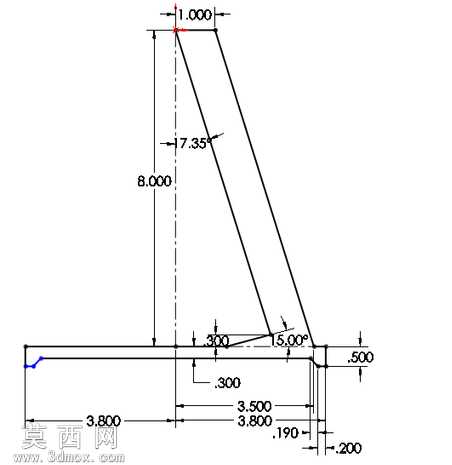

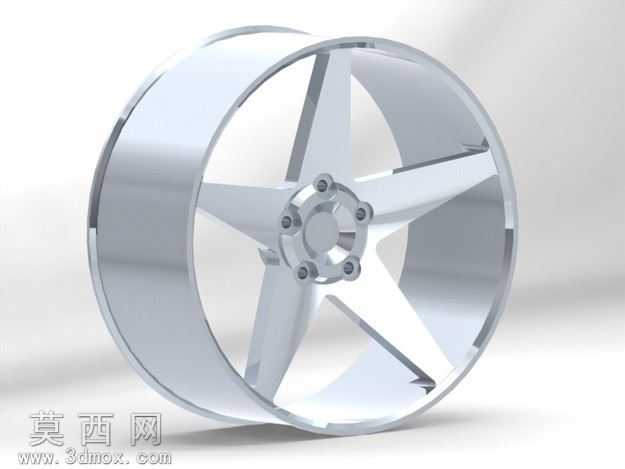

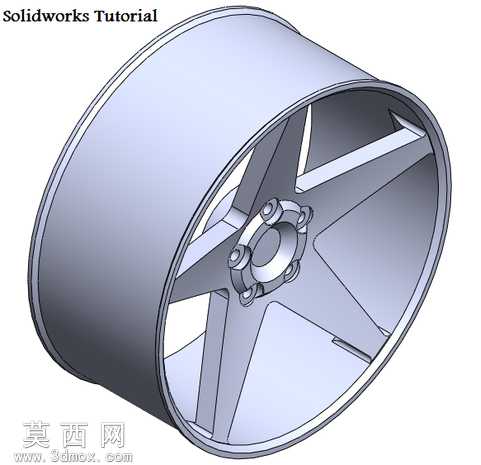

本作品为17英寸汽车轮毂的三维建模设计，整体采用经典的五辐式结构布局，建模过程遵循汽车零部件设计的规范逻辑，从基础轮廓搭建到细节特征完善逐步推进。建模初始阶段首先确定轮毂的核心尺寸参数，以英寸为单位标定轮辋的直径、宽度、安装孔位的节圆直径、中心孔直径以及偏距数值，确保整体尺寸符合17英寸乘用车轮毂的通用适配标准。轮辋部分采用回转特征构建基础筒体，通过多段草图轮廓的旋转生成轮辋的胎圈座、轮缘等核心结构，精准还原轮辋与轮胎配合的曲面弧度，保证后续装配的贴合度。轮辐部分采用对称式五辐设计，每根辐条从中心安装盘位置向外延伸至轮辋内侧，辐条截面采用渐变式设计，靠近中心位置厚度更大以保证结构强度，延伸至轮辋连接处逐渐收窄，兼顾力学性能与轻量化设计需求。中心安装区域设计有五个均匀分布的螺栓安装凸台，每个凸台位置预留标准尺寸的螺栓过孔，凸台表面做了平滑过渡处理，避免应力集中问题，中心位置设计有适配轮毂盖的凹陷安装位，边缘做倒角处理提升细节质感。建模过程中对所有棱角位置做了圆角过渡处理，不同结构的衔接处采用G1连续曲面保证顺滑度，既还原了真实轮毂的工艺特征，也避免了尖锐结构带来的建模缺陷。整体模型的结构完全参考量产乘用车轮毂的设计逻辑，各部分壁厚均匀，符合铸造或锻造轮毂的工艺要求，没有出现结构干涉或者壁厚突变的问题，能够直观展现17英寸五辐轮毂的完整结构特征，可作为汽车零部件建模学习的参考案例，帮助初学者掌握对称类回转零件的建模思路，理解草图绘制、特征旋转、拉伸切除、阵列、圆角等常用建模命令的实际应用方式，掌握从尺寸标定到细节完善的完整建模流程。
