船舶系泊用立式船绞车三维设计作品

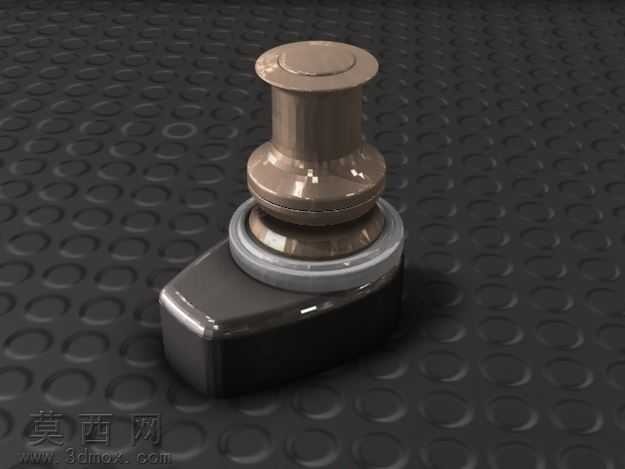

本作品为船舶甲板配套的立式船绞车三维建模作品，建模过程中严格遵循实船系泊绞车的结构比例与功能逻辑，首先通过基准面定位完成整体轮廓的草绘搭建，先确定底部安装基座的轮廓尺寸，基座采用带圆角过渡的近似梯形截面设计，既保证甲板安装的贴合度，也通过圆角结构降低应力集中风险，建模时对基座的安装孔位、边缘倒角做了精细化处理，还原实船安装的结构细节。中部的绞缆筒体采用分层式阶梯结构设计，从下往上依次设置限位凸缘、主绞缆柱体、顶部压盖，各段衔接处做了圆弧过渡处理，避免缆绳收放过程中出现割绳、卡绳的问题，建模时通过旋转凸台命令完成筒体主体的生成，再对各段衔接的密封槽、装配间隙做细节刻画，还原绞车的装配层级关系。筒体与基座之间设置了回转支撑环结构，建模时还原了支撑环的耐磨层结构与装配定位台阶，清晰呈现绞车的回转传动衔接逻辑。材质渲染阶段，针对不同部件做了差异化材质设置：基座部分采用哑光黑色金属漆面材质，调整粗糙度参数模拟甲板设备长期使用的耐磨漆面质感，边缘处添加轻微的磨损高光效果提升真实感；中部绞缆筒体采用古铜色金属材质，调整金属度与反射参数，呈现铸铜件经抛光处理后的温润金属光泽，表面添加细微的颗粒质感模拟铸造金属的肌理；回转支撑环采用亮银色金属材质，设置较高的反射率模拟镀铬耐磨层的光亮质感，与上下部件形成明确的材质区分。渲染场景采用带圆形凸点的防滑橡胶垫作为承载面，调整场景光照为柔和的侧上方打光，添加软阴影效果突出绞车各部分的结构层次，通过环境反射贴图增强金属材质的真实反射表现，整体渲染效果清晰呈现绞车的结构比例与材质特征。设计过程中充分考虑船用绞车的实际使用场景，所有结构细节均围绕系泊作业的功能需求展开，既保证三维模型的外观还原度，也清晰呈现各部件的装配关系与功能逻辑，可用于船舶设备教学演示、甲板布局方案展示等场景。
