自行车把带收尾固定环结构设计

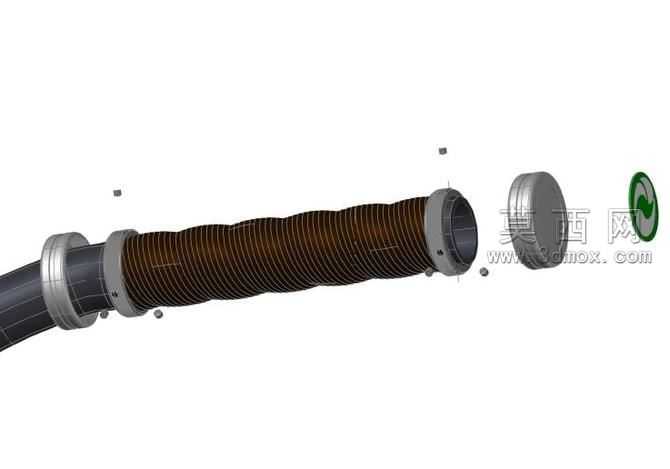

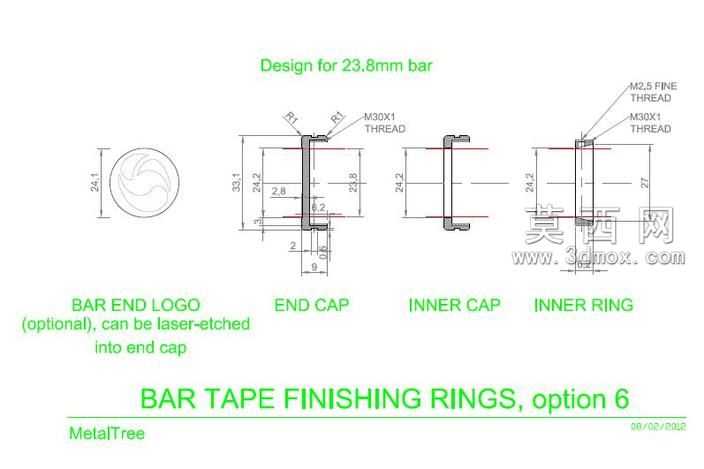

本作品为适配直径23.8mm自行车车把的把带收尾固定环组件三维设计，整套结构包含端盖、内盖、内圈三个核心零件，建模过程严格遵循机械加工公差规范，所有配合面预留合理装配间隙，保证各部件组装后无松动、无卡滞。建模阶段先以车把外径为基准绘制内圈的基础轮廓，内圈采用薄壁环形结构，外壁设置定位卡槽用于卡紧把带末端，内壁做倒角处理避免刮伤车把表面；内盖为带中心螺纹孔的环形压片，螺纹规格匹配标准平头螺钉，建模时对螺纹牙型做简化处理同时保证啮合尺寸准确，压片边缘做圆角过渡减少应力集中；端盖为外露装饰件，外表面预留激光蚀刻区域，可自定义雕刻品牌标识或个性化图案，内壁设置卡扣结构与内盖实现卡接固定，无需额外粘接即可完成装配。材质设计上，内圈与内盖优先选用6061铝合金作为加工材质，可通过CNC铣削完成量产，也可根据成本需求替换为玻纤增强尼龙注塑成型，两种材质方案的结构强度均满足日常骑行的使用需求；端盖可选用同色系铝合金做阳极氧化处理，也可采用注塑件做表面晒纹处理，适配不同整车的配色风格。整套结构设计核心遵循极简可靠的原则，零件总数少，无复杂异形曲面，加工工序简单，制造成本可控，同时预留了充足的外观定制空间，可通过更换端盖的蚀刻图案、调整表面处理工艺实现多风格衍生，无需改动核心配合结构即可覆盖不同车型的装配需求，所有配合尺寸均经过虚拟装配校验，不存在干涉问题，可直接导出工程图用于生产加工。
