航模用外转子无刷电机三维结构设计

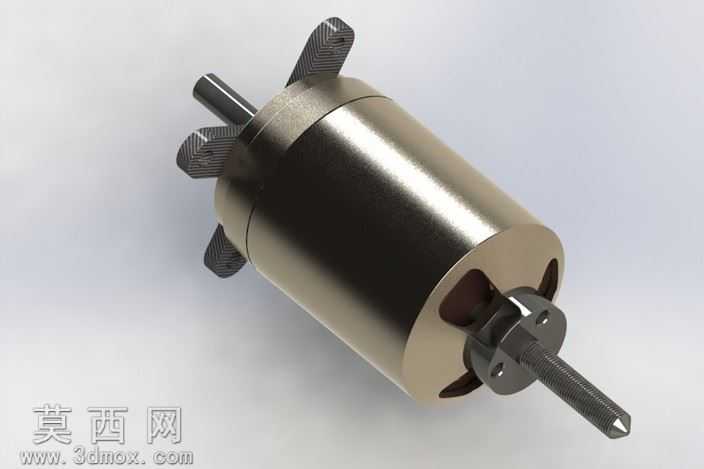

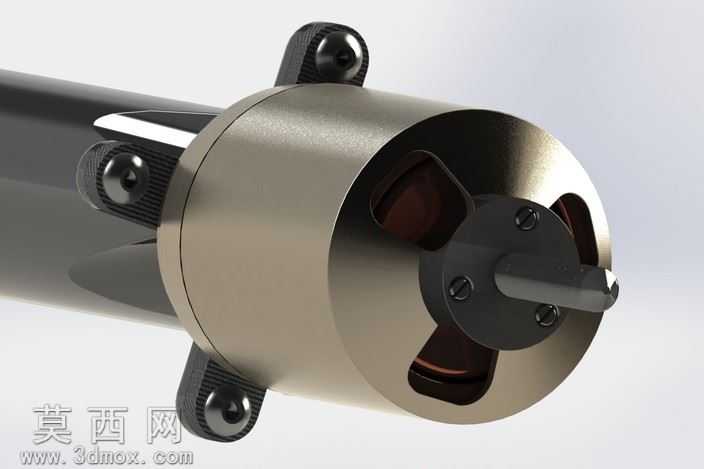

本作品为航模动力场景设计的外转子无刷电机三维模型，建模过程严格遵循小型动力电机的实际生产尺寸规范，在SolidWorks环境下完成全参数化建模，所有特征均保留可编辑参数，方便后续根据不同动力需求调整定子尺寸、绕组参数与输出轴规格。模型完整还原了外转子无刷电机的全部核心结构：包含一体化成型的金属外壳转子轭部，表面做了哑光金属质感的材质渲染，还原航空铝材质的细腻磨砂金属光泽，转子外壳上预留的三个安装凸耳带有标准安装孔位，凸耳表面做了防滑纹理处理，匹配航模机身的安装固定需求；中心输出轴采用阶梯轴结构设计，一端为适配螺旋桨安装的螺纹段与定位轴颈，另一端为轴承配合段，轴体表面做了发黑处理的材质表现，还原高强度合金钢的材质特性；定子部分与前端盖、后端盖的配合间隙严格按照实际装配公差设定，端盖上的通风开槽结构完整还原，兼顾电机工作时的散热需求，内部的轴承安装位、卡簧槽等细小结构均未做简化处理，完全还原真实零件的加工特征。渲染阶段采用工作室柔光环境，通过多角度打光突出金属外壳的曲面反光质感，清晰展现电机各部件的装配层次与结构细节，所有零件的装配约束均按照实际装配关系设定，可直接用于生成爆炸视图、装配动画，也可导出工程图用于后续的加工验证。设计过程中充分考虑航模使用场景的轻量化需求，在保证结构强度的前提下对转子外壳做了合理的壁厚优化，既避免冗余材料增加整机重量，又保证高速旋转时的结构刚性，避免转子形变影响动平衡，整体模型结构严谨，细节完整，可用于航模动力系统的装配模拟、教学演示以及相关产品的方案参考。
