电动驱动RC航模管道风机结构设计

　　在航模动力系统与小型通风设备的设计领域，管道式风机的结构合理性直接决定了动力输出效率与运行稳定性，这款涵道式风机结构的设计，最初瞄准的是小型固定翼航模的动力替代方案，同时也可适配小空间局部通风、小型设备散热等场景的送风需求。从实际应用场景来看，这类管道风机既可以作为RC航模的涵道动力单元，嵌入航模机身的涵道舱内提供推进力，也可以经过参数适配后，用于电子设备机柜的局部定向散热、小型管道内的气流输送等场景，相比外露式螺旋桨，管道包裹的结构能大幅降低桨叶剐蹭风险，同时约束气流流向减少紊流损耗。

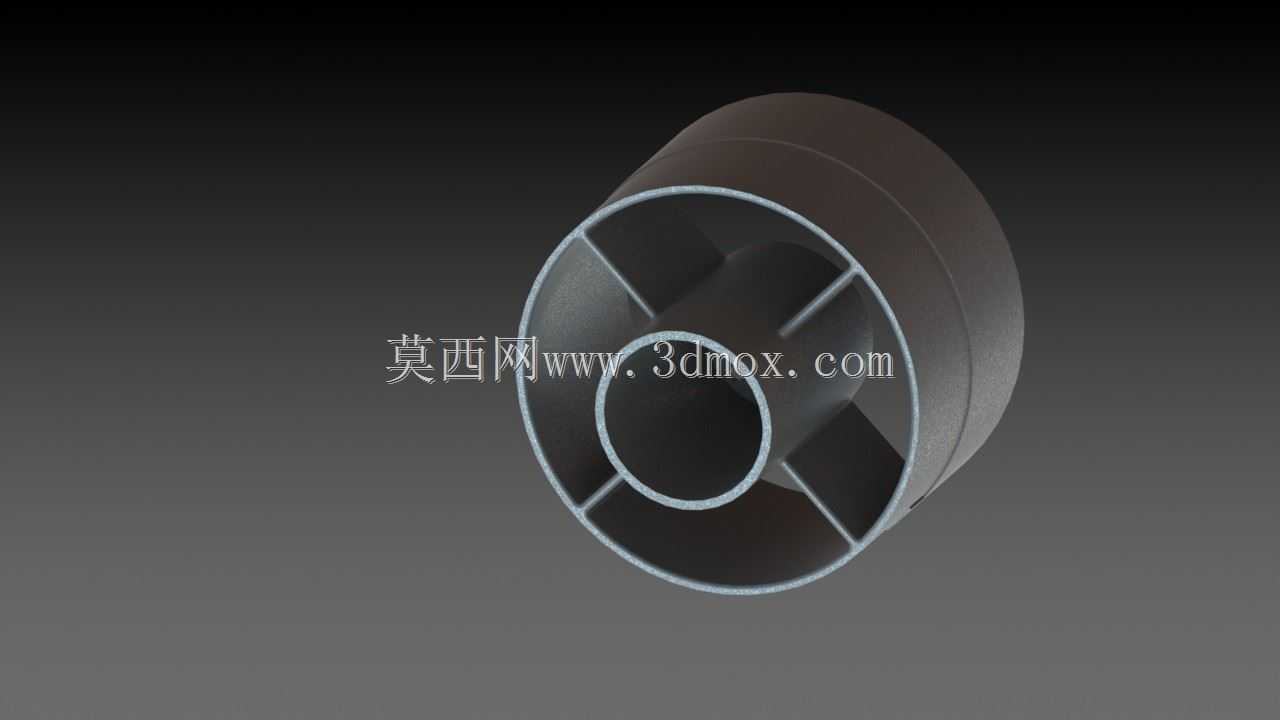

　　从功能特性上看，这款风机采用同轴内外筒的支撑结构，内筒用于容纳驱动电机，内外筒之间通过均匀分布的径向导流筋连接，既保证了整体结构的同轴度，也能对进入风机的气流做初步整流，减少气流进入叶轮前的紊流扰动。外筒作为气流的约束通道，内壁做了顺滑过渡处理，避免气流在筒壁处形成涡流损耗，内筒的电机安装位预留了足够的电机容纳空间，适配常规尺寸的小型外转子直流电机，安装时可通过过盈配合或者点胶固定的方式完成电机装配，不需要额外设计复杂的电机固定支架，简化了装配流程。

　　设计思路上，整个结构优先保证同轴度精度，因为涵道风机的叶轮与外筒内壁的间隙直接影响风机效率，间隙过大会导致气流回流降低推力，间隙过小则容易出现叶轮剐蹭筒壁的问题，因此建模时内外筒的同轴度公差控制在0.1mm以内，径向导流筋采用等厚度设计，均匀分布在内外筒之间，既保证结构强度，又尽可能减少对气流的阻挡。导流筋的数量设置为4片，在保证支撑强度的前提下，尽可能降低气流通过时的阻力，同时避免导流筋数量过多导致的气流切割噪音增大问题。外筒的两端做了微小的倒角处理，既可以降低安装时的剐蹭风险，也能引导气流更顺滑地进入筒内，减少入口处的气流损失。

　　从外形尺寸与安装边界来看，这款风机的外筒直径为90mm，轴向长度适配常规90mm涵道电机的安装尺寸，安装时需要预留的径向空间不小于92mm，轴向安装空间需要根据搭配的叶轮长度与电机出线需求预留，一般轴向预留尺寸不小于外筒直径的1.2倍即可满足安装需求。安装固定方式可以通过外筒外壁的安装耳或者直接粘接在设备的安装位上，外筒外壁为光滑圆柱面，也可以配合卡箍实现快速拆装，方便后期维护更换。内筒的内径适配常见的28mm外径外转子电机，电机安装到位后，电机轴的同轴度与外筒轴线保持一致，保证后续安装叶轮后，叶轮转动时的动平衡满足要求，减少运行时的振动。

　　在结构细节处理上，径向导流筋与内外筒的连接位置做了小圆角过渡，避免应力集中导致的结构断裂问题，尤其是在航模应用场景下，风机可能承受较大的加速度冲击，圆角过渡能大幅提升结构的抗冲击能力。内筒的尾部预留了电机走线的缺口，方便电机的电源线从内筒引出连接电调，不需要额外在筒壁上打孔，保证了外筒的气流密封性，减少气流从走线位置泄漏导致的效率损失。整个结构的壁厚设计兼顾了强度与重量要求，采用轻量化设计思路，在保证结构刚性不会在高速气流下产生形变的前提下，尽可能减小壁厚，降低整体重量，适配航模对部件重量的严苛要求。

　　实际使用中，这款风机搭配对应尺寸的涵道叶轮后，气流通过外筒的约束被加速喷出，能够提供稳定的推力，相比同尺寸的外露螺旋桨，涵道结构的气流速度更高，推力更集中，适合高速航模的动力需求。而在通风散热场景下使用时，这款结构可以直接对接通风管道，通过管道将气流输送到指定位置，导流筋的整流作用能让出口气流更均匀，提升通风散热的效果。建模过程中所有配合面的尺寸都经过公差匹配，确保3D打印或者机加工制作时，各部件能够顺利装配，不需要二次修配，降低制作难度。
