风冷式压缩空气干燥净化设备结构设计

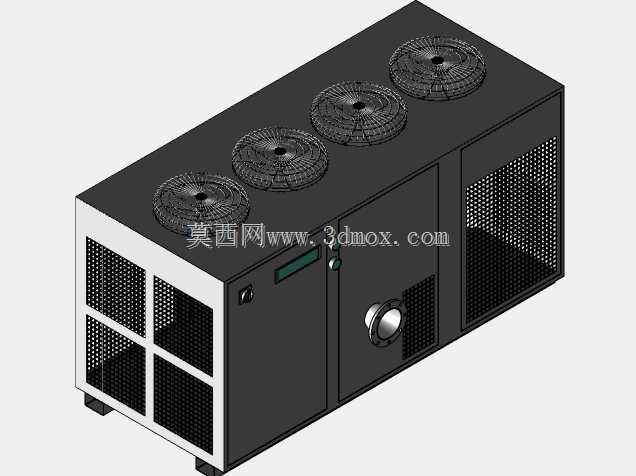

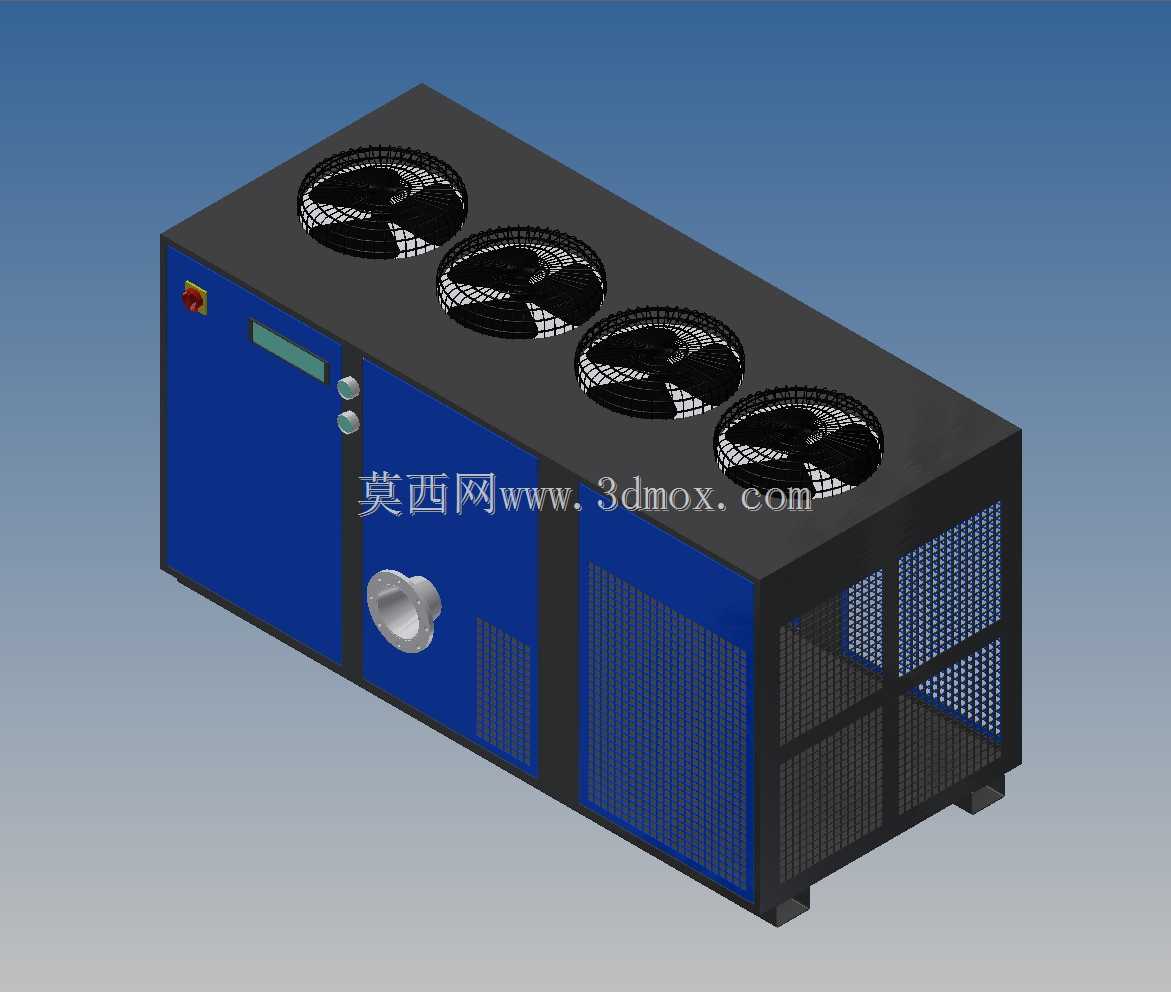

在气动控制系统、精密喷涂、电子元器件制造、医药粉体输送这类对气源含水量有严格要求的生产场景里，压缩空气干燥设备是气源处理环节不可或缺的核心装置，这套风冷式空气干燥设备的三维结构，完全围绕现场安装、运维、散热效率三个核心工程需求搭建，没有多余的装饰性结构，所有外形设计都服务于实际功能落地。设备整体采用长方体撬装式布局，顶部并排布置四台轴流散热风机，这种顶置排风的结构设计，是考虑到工业厂房内设备大多靠墙或并排安装的场景，侧面进风、顶部排风的风道走向不会被相邻设备遮挡散热路径，相比侧出风结构，能减少30%以上的安装预留散热空间，尤其适合气源站房内多台空压机、干燥器紧凑排布的工况。设备主体框架采用标准型钢焊接成型，外部护板分区域做功能划分：左侧蓝色护板区域为制冷压缩机组、气水分离滤芯的安装腔，正面预留的圆形法兰接口是压缩空气的进出管路连接位，接口高度设置在距离安装基础1.2米的位置，刚好匹配常规车间压缩空气主管路的架设高度，不用额外做高低位管路变向，能减少管路沿程压力损失；护板上设置的两个压力表安装位，分别对应蒸发压力、制冷回路高压的检测点，运维人员站在设备正面就能直接读取运行参数，不用绕到设备侧面或背面巡检。右侧及设备端部的网格状护板是冷凝器的进风面，护板冲孔率经过匹配计算，既要保证足够的进风面积满足冷凝器换热需求，又能阻挡车间内的大颗粒粉尘、飞絮附着在冷凝器翅片上，延长冷凝器的清洗维护周期。底部预留的四个叉车孔位，是考虑到设备整体重量接近一吨，现场就位时不需要额外焊接吊耳，直接用手动液压叉车就能完成移位、就位，适配大多数中小工厂没有大型吊装设备的现场条件；底部的可调式减震支脚，能在地面不平整的安装场景下调整设备水平度，避免制冷压缩机运行时的震动传递到地面产生共振噪音，也能防止设备长期倾斜放置导致制冷回路冷媒分布不均影响制冷效率。从内部结构逻辑来看，顶置风机直吹冷凝器的设计，能让冷媒经过压缩后的高温高压气态冷媒快速降温冷凝，经过节流装置后进入蒸发器，和湿热的压缩空气完成热交换，让压缩空气中的气态水凝结成液态水滴，再经过下部的气水分离装置将液态水排出，整个干燥流程的结构排布完全顺着气流、冷媒的流向布置，最大限度减少内部管路的弯折长度，降低内部流阻。设备的安装边界尺寸经过优化，整体宽度控制在1.2米以内，长度不超过2.5米，高度在1.8米左右，这个尺寸刚好能通过常规工业厂房的标准防火门，不需要在设备进场时拆改门体，也能适配标准集装箱的内部宽度，方便长途运输时的装箱固定。在做三维建模的时候，所有护板的拆装预留空间都做了干涉检查：正面的电控舱门打开角度能达到120度，更换滤芯时不需要完全拆掉侧面护板，只需要打开对应位置的检修门就能完成滤芯更换操作；顶部的风机采用模块化安装结构，单台风机故障时可以单独拆下更换，不需要挪动整个顶部护板，能大幅缩短现场故障停机的维护时间。考虑到工业现场的气源波动情况，设备的进气管路接口处预留了旁通阀的安装空间，用户在后期加装旁通回路时不用额外切割改动设备本体框架，直接在预留位置加装阀门就能实现不停机维护。整个设备的外壳涂装采用分色设计，蓝色区域为功能操作区，黑色框架为承重结构区，现场操作人员能快速识别操作、检修位置，减少误操作的概率，这种分色不是为了外观美观，而是从工业安全、运维效率的角度做的功能性设计。
