工业级冷冻式压缩空气干燥装置

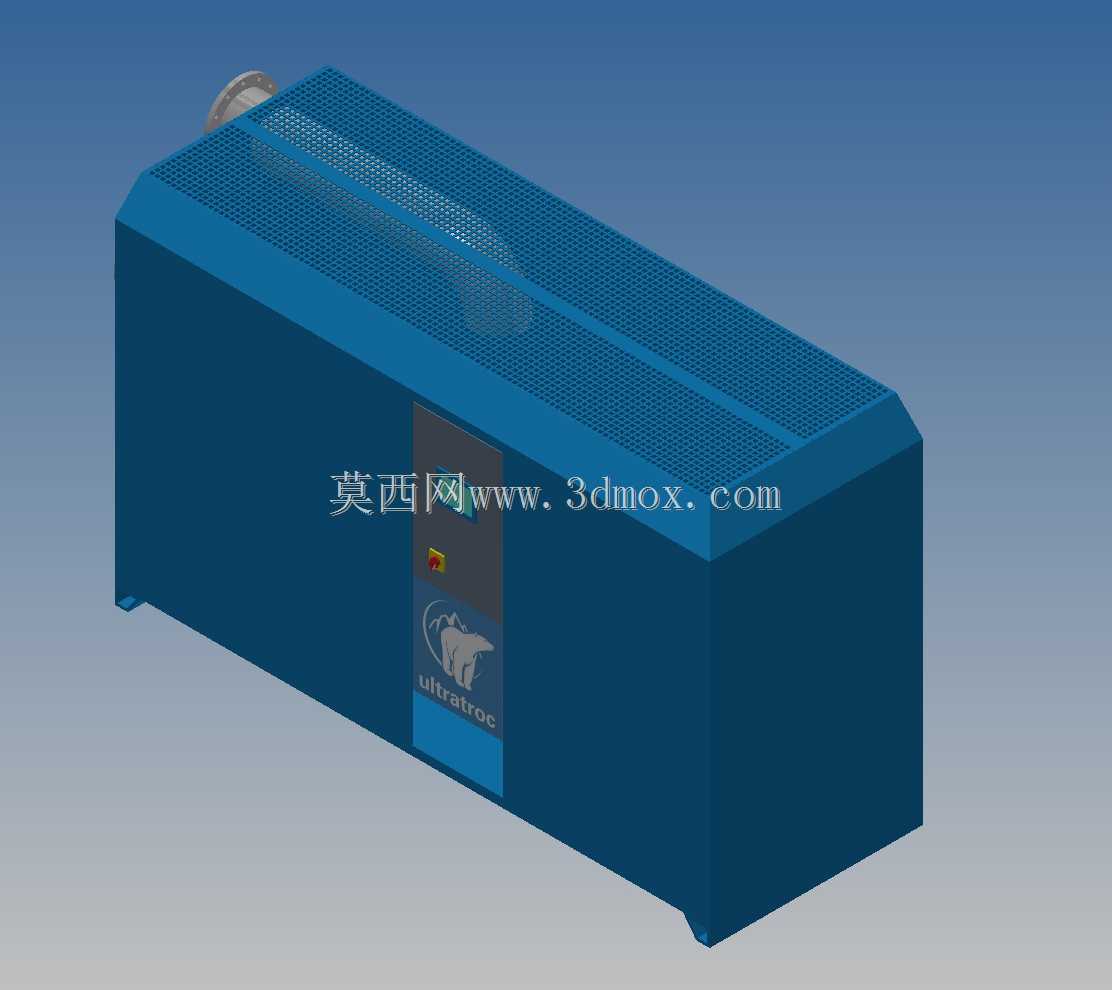

　　在气动控制系统、精密喷涂生产线、电子元器件制造车间这类对气源含水量有严格要求的场景里，压缩空气干燥设备是气源处理环节不可或缺的核心装置，这套三维结构还原的是工业现场常用的冷冻式空气干燥设备，整体采用卧式长方体落地式结构，外壳采用1.5-2mm厚度的冷轧钢板折弯焊接成型，外部做深蓝色静电喷塑处理，兼顾防锈耐刮与工业场景的视觉辨识度。设备顶部通长设置冲压成型的通风散热网孔区域，网孔采用均匀排布的菱形冲孔结构，既保证内部制冷换热组件的通风散热效率，又能阻挡大尺寸杂物落入设备内部，顶部一侧预留压缩空气进出管路接口，接口采用标准法兰连接结构，可直接对接厂区压缩空气主管路，无需额外加工转接件。设备正面靠侧位置设置嵌入式控制与标识区域，

　　集成运行状态指示灯、故障报警提示位与品牌标识区，控制区域做内凹式设计，避免现场搬运、管路安装过程中磕碰损坏操作元件，标识区直接印刷设备型号与核心参数标识，无需额外粘贴铭牌，减少长期使用后铭牌脱落的问题。从结构设计逻辑来看，这套设备的内部腔体做了分区隔断设计，一侧为制冷压缩与换热核心区，另一侧为电气控制区，两个区域之间采用隔热钢板完全分隔，避免制冷区域的低温凝露影响电气元件的运行稳定性，底部四个角设置内嵌式橡胶减震支脚，支脚高度预留30mm的安装间隙，既可以抵消设备运行时制冷压缩机产生的小幅振动，也方便现场使用叉车转运、调整安装位置，支脚位置预留地脚螺栓安装孔，可直接固定在混凝土地面或设备配套钢架上，无额外安装支架需求。

　　设备的安装边界需要注意，左右两侧需要预留不小于400mm的检修空间，方便后期更换制冷滤芯、清理换热组件积尘，背部需要预留不小于200mm的散热通风间隙，避免散热不畅导致制冷效率下降，顶部预留不小于500mm的管路安装与维护空间，方便对接进出气管道与检修顶部的散热风机。在实际工业应用中，这类设备主要作用是去除压缩空气中的饱和水蒸气，将压缩空气的压力露点降至2-10℃区间，避免后续气动管路、气动元件、用气设备内部出现凝露积水，导致气动阀件卡涩、喷涂工件表面出现水痕、电子元器件受潮短路等问题，通常配套安装在空压机站的后处理环节，前端衔接精密过滤器，后端对接储气罐与厂区供气管网，部分对气源洁净度要求极高的场景，

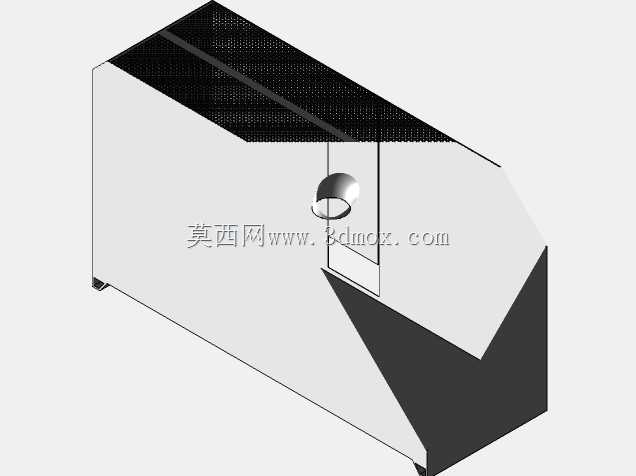

　　还会在设备后端配套多级精密过滤器，进一步去除压缩空气中的油雾与固体杂质。从建模还原的细节来看，外壳的折弯圆角、通风网孔的排布密度、控制区域的元件位置、进出气接口的相对尺寸都完全匹配现场在用设备的实际参数，可直接用于气源站布局设计、设备安装模拟、运维培训课件制作等场景，结构上没有做过度简化，外壳的拼接缝隙、支脚的安装结构、顶部接口的法兰尺寸都做了1:1还原，能够直接导入厂区布局三维模型中做干涉检查，提前预判管路对接、检修空间预留的相关问题，避免现场安装时出现空间不足、管路错位的情况。
