AGM地狱火机载导弹挂架存储结构设计

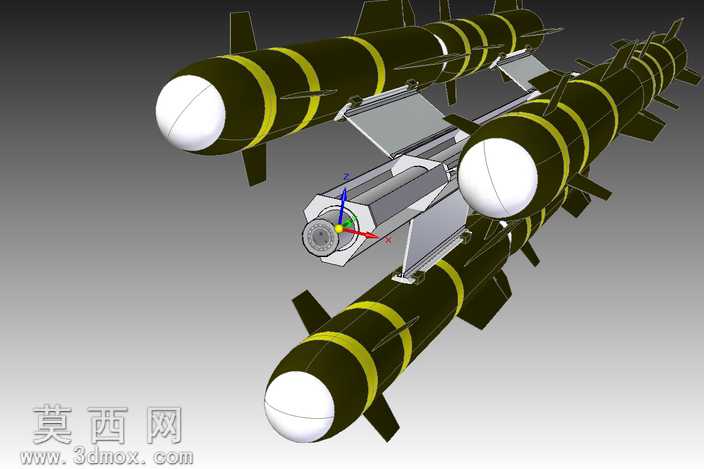

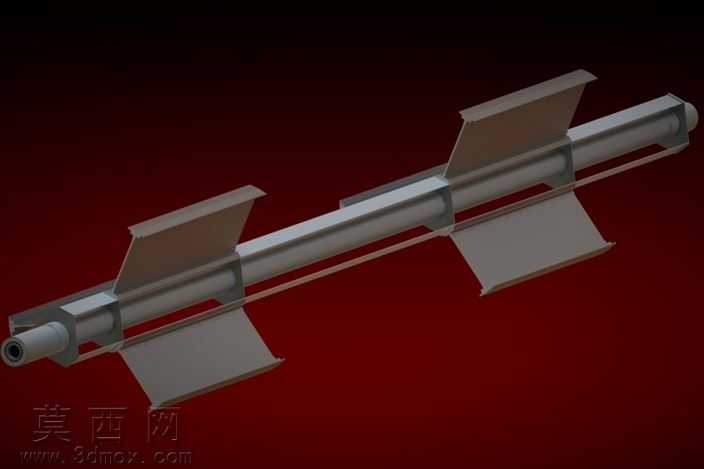

本作品为AGM地狱火机载导弹内部存储挂载结构的三维建模设计，整体围绕战机机身内部武器舱的挂载适配需求展开，建模过程中严格参照地狱火导弹的实际外形比例完成弹体与挂架的匹配设计。弹体部分采用参数化建模方式，依次完成卵形弹头、圆柱形弹身、尾翼稳定结构的特征构建，弹身表面的环形标识带通过曲面分割赋予差异化材质，还原实弹的外观识别特征；弹头部分采用半透明白色哑光材质模拟导引头透明罩结构，弹身主体采用军绿色哑光磨砂材质，尾翼采用与弹身一致的硬质金属质感材质，保证整体视觉统一性。挂架部分重点还原滑轨式挂载的结构逻辑，完成挂架主梁、导弹适配卡箍、连接支座的细节建模，卡箍位置与弹身的受力点位精准对应，挂架与机身连接的支座部分预留标准安装接口，可适配不同机型的内部武器舱安装尺寸。建模过程中对装配干涉问题做了全面校验，确保四枚导弹与挂架组合后无结构冲突，各部件的连接关系符合实际机载武器挂载的机械逻辑。材质渲染阶段，金属挂架部分采用高强度航空铝合金材质，表面做轻微阳极氧化质感处理，避免过度反光影响结构展示；弹体与挂架的接触位置做了细微的材质区分，模拟实际使用中的防滑垫层结构。设计思路上优先考虑武器存储状态的结构展示效果，整体模型可直接用于渲染输出武器舱内部布局效果图，也可拆解为单独部件用于结构原理演示，各部件的建模特征保留了可编辑参数，方便后续根据不同挂载需求调整挂架间距、卡箍尺寸，适配不同型号的机载弹药挂载方案，模型整体装配层级清晰，部件命名规范，可直接导入各类三维渲染软件做进一步的场景搭建与效果输出。
