电信设备热链接散热模组结构设计

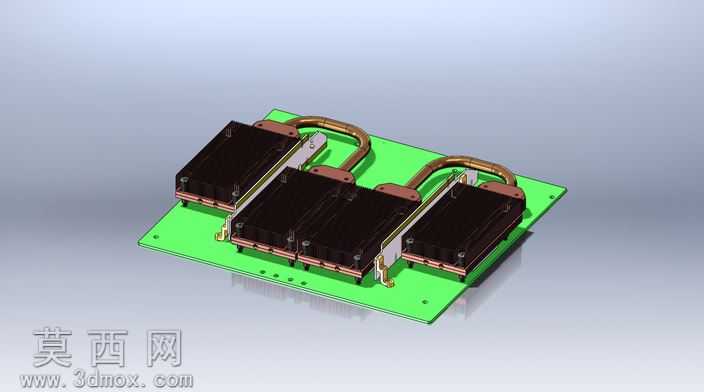

本作品为面向电信设备热链接场景设计的散热模组三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循电信设备硬件安装的尺寸规范，对每一处装配间隙、安装孔位、部件公差都做了精准约束，确保模型可直接对接生产加工的尺寸校验需求。模型整体以绿色PCB载板为安装基底，基底上按照电信热链接元件的排布位置，均匀布置了三组独立的散热单元，每组单元均由黑色阳极氧化处理的散热鳍片组、弯折成型的铜制热管、元件压接固定件构成，建模时对热管的弯折弧度做了平滑曲率处理，既保证热管内部工质流动的顺畅性，也还原了实际热管加工的弯折工艺特征。渲染阶段采用哑光金属材质模拟铜制热管的金属质感，对散热鳍片做了细微的表面拉丝纹理处理，PCB载板则采用阻焊层哑光绿材质，还原真实电路板的表面质感，同时通过环境光遮蔽效果凸显出鳍片之间的缝隙结构、热管与鳍片的焊接贴合位置，让整体渲染效果贴近实物装配后的视觉状态。结构设计上，该模组针对电信设备热链接失效的fan-fail工况做了专项优化，三组散热单元通过热管实现热流的横向传导，当单组风扇停转时，相邻单元的散热鳍片可分担异常区域的热负荷，避免局部热点温度骤升触发设备保护；压接固定件采用弹性金属结构，建模时预留了弹性形变的装配间隙，既保证发热元件与散热底座的紧密贴合，也避免硬压接造成元件引脚损伤；PCB载板上的安装孔位做了沉头结构设计，可适配标准规格的固定螺丝，确保模组安装后与电路板表面保持平整贴合，不会出现凸起干涉周边元件的问题。设计过程中充分考虑了电信设备长期高负荷运行的散热需求，通过热管的高导热特性快速将发热元件的热量传导至大面积鳍片区域，鳍片采用等间距平行排布结构，在有限的安装空间内最大化散热接触面积，同时鳍片的厚度与间距经过参数化调整，兼顾通风阻力与散热效率的平衡，即使在风扇停转的极端工况下，也能依靠自然对流维持一定的散热能力，延缓热失效的发生时间，为设备故障预警与应急处置预留充足的时间窗口。
