可移动翻转式发动机维修支架设计

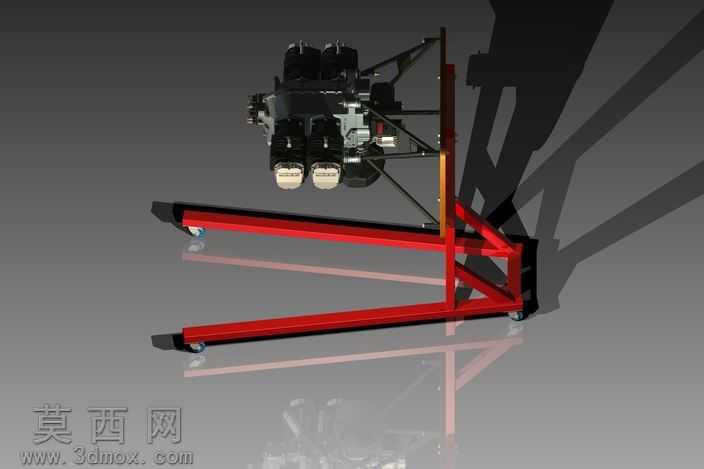

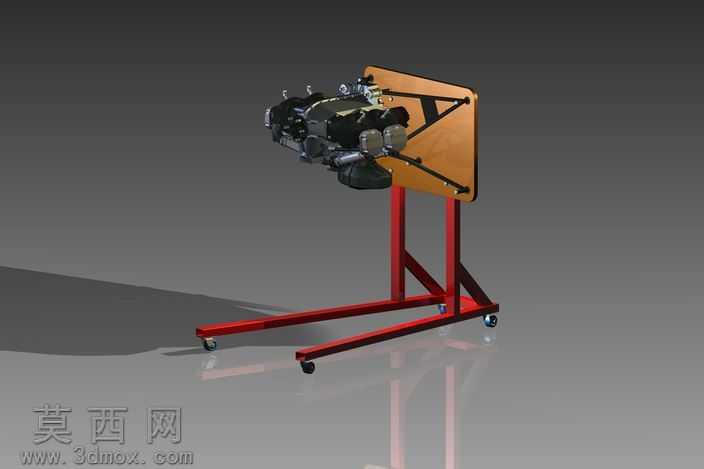

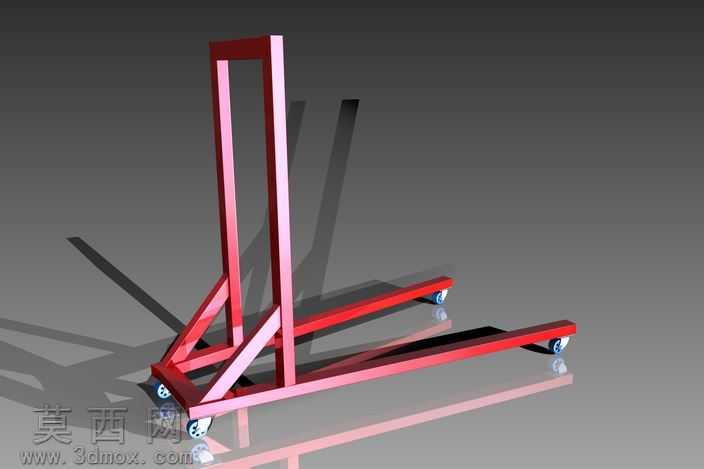

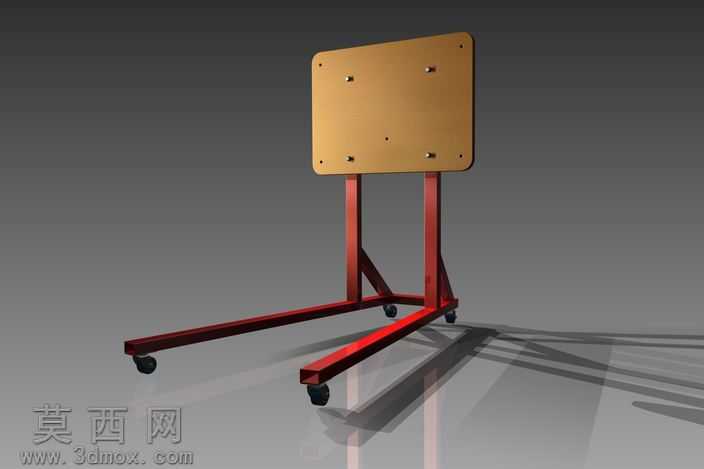

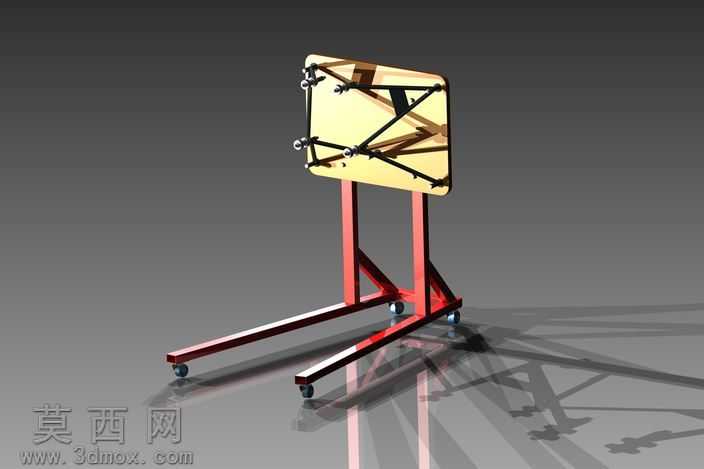

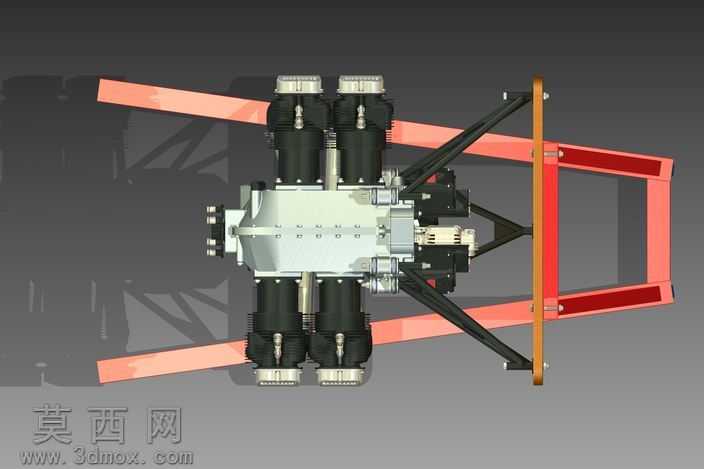

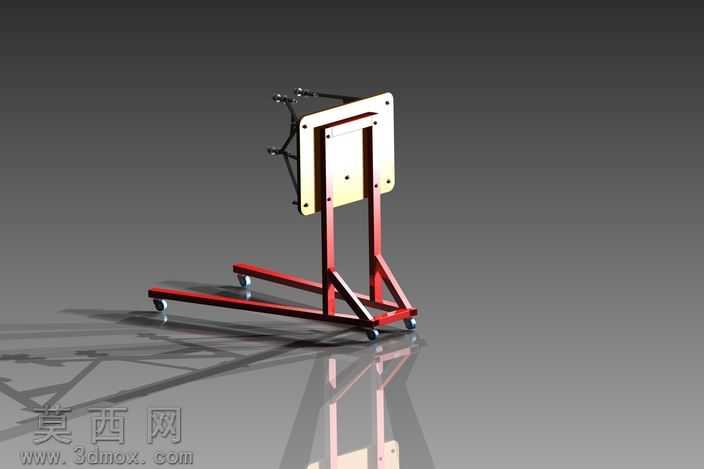

本模型采用Autodesk Inventor完成全参数化三维建模，整体围绕发动机维修作业的实际使用需求展开结构设计，建模过程中对每一处连接结构、受力部件都做了严谨的尺寸约束与装配校验，确保各部件之间无干涉、装配逻辑符合实际机械加工与装配要求。模型渲染阶段采用了写实材质方案：底部支撑框架赋予红色金属烤漆材质，还原工业汽修设备的常规外观质感，金属表面添加了细微的颗粒质感与环境反射效果，避免塑料感；安装背板采用棕色层压板材质，还原木质工装板的纹理与哑光质感；脚轮部分分别赋予黑色橡胶与金属轮毂材质，接触地面的橡胶部分添加了轻微的磨损质感，提升模型真实感；搭载的发动机模型赋予铸铁、铝合金、橡胶管路等差异化材质，清晰区分不同零部件的材质属性。结构设计上，底部采用H型焊接框架结构，保证支撑稳定性，框架底部四个角安装万向脚轮，其中两个带刹车结构，既满足设备在车间内灵活移动转场的需求，也能在作业时锁定位置避免滑动；垂直支撑立柱采用矩形钢管焊接结构，侧面设置三角形加强筋，大幅提升立柱的抗扭、抗弯承载能力，避免挂载发动机后出现结构变形；上部的发动机安装板通过可旋转的连接轴与立柱相连，支持360度翻转并可在任意角度锁定，方便维修人员从不同方位操作发动机的各个部位，无需反复挪动发动机或调整作业姿势。设计思路上充分考虑了通用性与实用性，安装板预留了多组不同位置的安装孔位，可适配不同型号的内燃机安装固定，无需额外制作转接板；整体结构全部采用标准型材与标准件焊接、螺栓装配而成，加工难度低、制造成本可控，同时结构强度足以支撑常规乘用车辆、小型通用机械的发动机重量，兼顾了承载能力、操作便利性与移动灵活性，完全满足汽修场景下发动机拆解、维修、组装、翻转作业的使用需求，建模过程中对焊缝、螺栓连接、脚轮安装位等细节都做了还原，模型可直接用于工装加工参考、汽修教学演示等场景。
