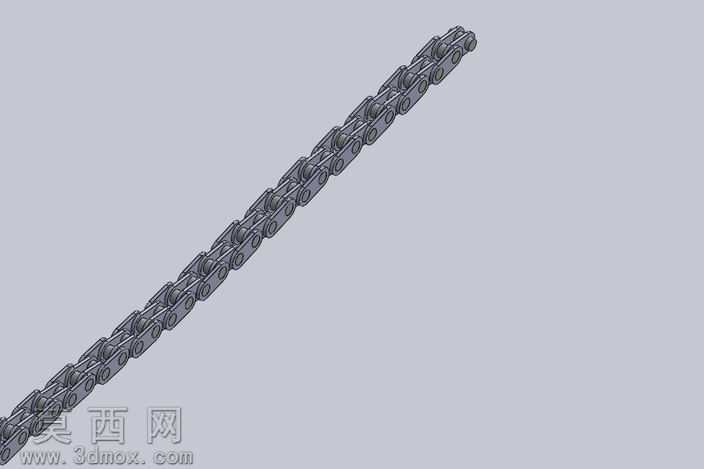

大型重载传动用重型滚子链条结构模型

本模型为大型重载传动场景设计的重型滚子链条三维结构模型，建模过程严格遵循机械传动链条的实际设计规范，首先完成单节链节的参数化建模：精准绘制外链板、内链板的轮廓曲线，按照重载工况的强度要求设定链板的厚度、倒角尺寸与减重孔结构，保证链板在承受大拉力载荷时具备足够的抗变形、抗疲劳能力；随后构建销轴、套筒、滚子的回转体结构，通过同轴度配合约束将各零件组装为单个独立链节，确保滚子可绕套筒灵活转动、套筒可绕销轴顺畅回转，还原真实链条的铰接运动特性。完成单节链节建模后，按照链条的标准节距参数，通过线性阵列配合铰接约束完成多节链节的连续装配，还原整段链条的连续柔性传动结构，各相邻链节间保留合理的转动间隙，可模拟真实链条绕链轮转动时的弯折运动状态。材质设置上，针对不同零件的功能属性匹配对应材质：链板采用调质合金钢材质，渲染时呈现哑光深灰金属质感，表面添加细微的锻造纹理与氧化层效果，还原工业用重载链板的真实外观；销轴、套筒表面添加渗碳淬火后的亮面金属质感，滚子表面设置轻微的耐磨涂层质感，通过不同的粗糙度、反光度参数区分不同零件的加工工艺差异。结构设计上充分考虑重型链条的使用需求，加大了销轴直径与链板承压面积，相比普通传动链条提升了单位长度的承载能力，可适配矿山设备、重型输送机械、大型工程机械等大载荷传动场景的设计需求。建模过程中对所有配合面进行了公差校验，确保各零件间不存在干涉问题，模型可直接用于传动机构的运动仿真、载荷模拟分析，也可作为重型机械设备整体装配中的传动部件子装配体使用，完整还原了重型链条的结构细节与装配关系，能够直观展示重载传动链条的工作原理与结构组成。
