蝶形翼形螺母三维结构设计作品

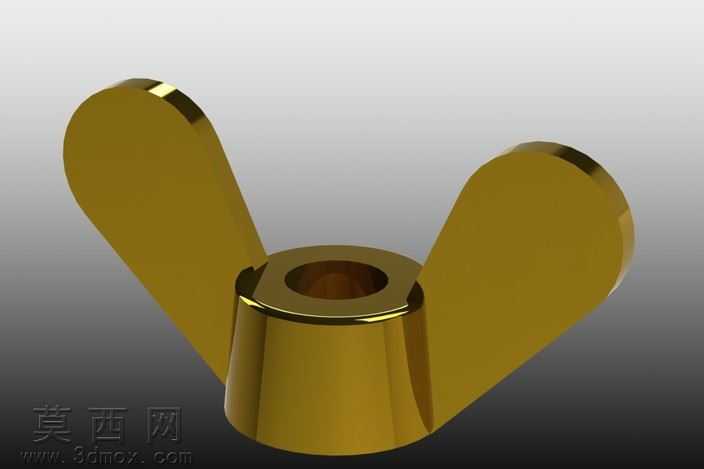

本作品为手拧式蝶形翼形螺母的三维参数化建模成果，建模阶段以实际五金紧固件的通用尺寸规范为基准，先通过二维草绘绘制螺母主体回转截面与两侧翼耳的对称轮廓，利用回转特征生成带内螺纹孔的锥形基座结构，再通过对称拉伸生成两侧宽大的翼耳操作部分，对翼耳与基座的衔接位置做平滑过渡的圆角处理，避免应力集中的同时还原真实零件的工艺特征。建模过程中严格遵循机械设计的公差配合要求，内螺纹孔的参数符合普通公制螺纹的标准规范，两侧翼耳的厚度、张开角度完全适配手动拧动的操作需求，无需额外工具即可完成零件的锁紧与松脱操作。材质渲染阶段选用黄铜金属材质，通过调整材质的金属度、粗糙度参数，还原黄铜紧固件特有的暖金色金属光泽，对翼耳的边缘棱线做轻微的倒角高光处理，模拟五金零件冲压或压铸成型后的边缘钝化效果，渲染时采用柔和的侧上方打光方案，清晰展现零件的曲面过渡与结构层次，基座部分的锥面反光自然，翼耳的平面部分质感均匀，整体渲染效果贴近真实工业五金件的视觉表现。结构设计上充分考虑蝶形螺母的使用场景，两侧翼耳的受力面做了加厚处理，保证手动施力时的结构强度，基座与翼耳的衔接位置采用大圆角过渡，既提升了零件握持拧动时的手感，也避免了尖锐棱角带来的操作安全隐患，内螺纹孔的深度与基座高度匹配，保证螺纹啮合长度满足锁紧力要求，整体结构无冗余特征，完全符合实际生产中蝶形螺母的工艺要求，可直接用于机械装配演示、紧固件选型参考、工装夹具设计配套等场景，模型的特征树参数完整，可根据实际使用需求调整螺纹规格、翼耳尺寸、整体高度等参数，适配不同的安装使用场景。
