链式指虎一体化破拆斧结构设计

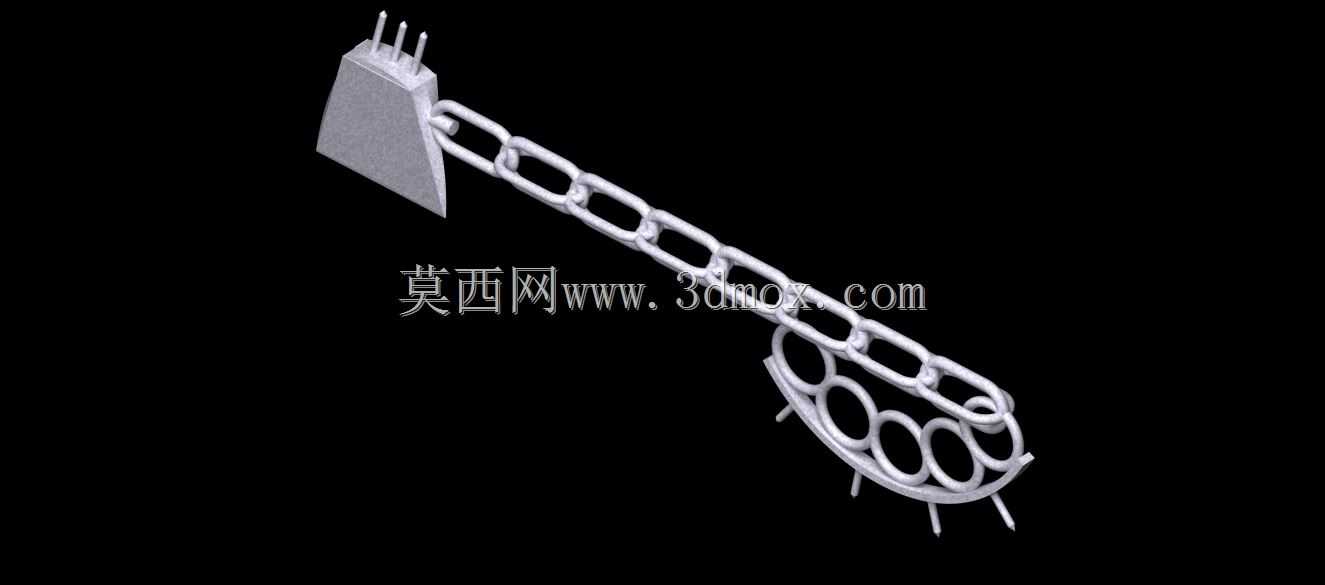

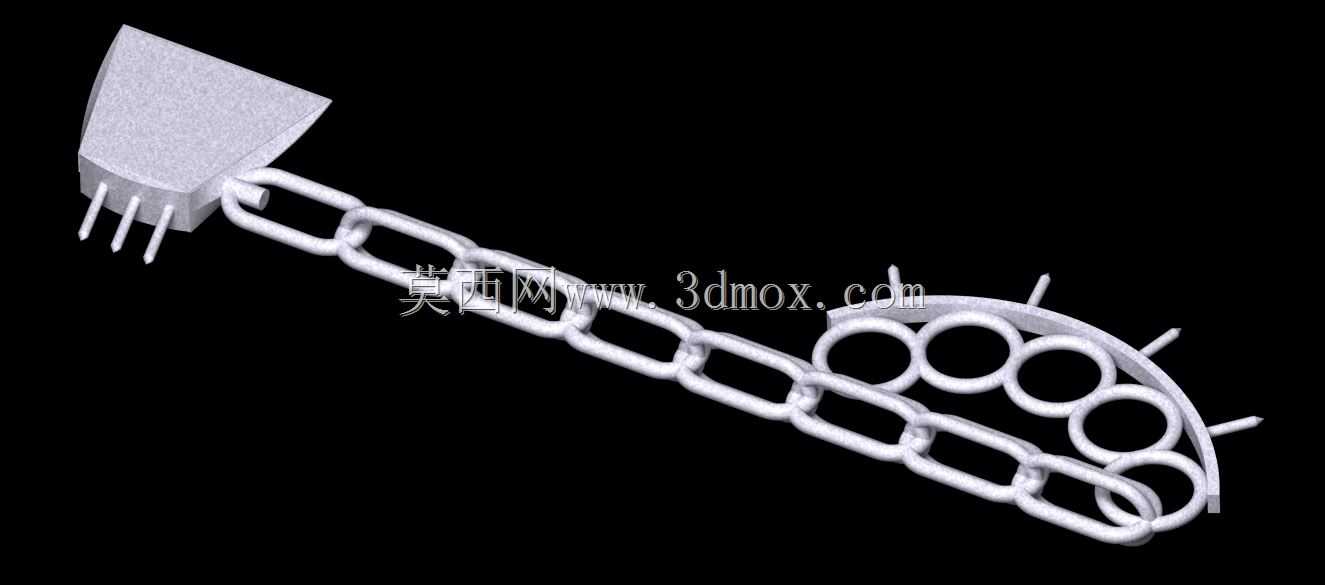

这款链式连接的斧类工具，在结构设计上打破了传统手斧的固定握柄形态，将斧体与指虎式握套通过短节距精密滚子链实现柔性连接，适配多场景下的操作需求。从实际应用场景来看，这类结构既可以满足应急破拆作业中，需要绕过障碍物施力的工况，比如在狭窄缝隙内撬动金属构件、击碎钢化玻璃时，链式结构允许斧头调整施力角度，不会像刚性握柄那样被周边结构卡滞；同时指虎式握套的设计，让使用者在握持时可以将握力均匀分散到四根手指上，即便在戴防护手套、手部沾有油污的情况下，也能牢牢固定握持端，避免工具脱手飞出造成安全隐患。

从功能特性上拆分来看，斧头部采用楔形劈砍面，刃口角度控制在35度，既保证了刃口的抗冲击强度，不会在劈砍硬质金属、混凝土表层时出现崩口，又能在劈砍木材、塑料构件时具备足够的切入能力；斧头顶面设置的三根圆柱形冲钉，突出斧体平面12mm，端部做圆弧过渡处理，可用于击碎钢化玻璃、冲打薄金属板上的定位孔，不需要额外携带冲子类辅助工具。连接部分的链节采用标准工业链节尺寸，单节链节的销轴直径4mm，链节内宽8mm，每相邻链节可实现30度的弯折角度，整段链条共设置7节，完全展开时斧头与握套的中心距为210mm，既保证了足够的操作半径，又不会因为链节过长导致施力时晃动幅度过大，难以控制斧头落点。

握套部分采用一体化指圈结构，四个指圈的内径统一为22mm，指圈边缘做R3的圆角打磨，避免长时间握持时硌伤手部；握套下缘设置的五根短刺，突出握套底面8mm，在近距离握持操作时，可增加握持端的摩擦力，同时在需要撬拨细小构件时，短刺可以卡入构件缝隙实现精准撬动，不需要额外搭配撬棒。在设计思路上，这款结构没有采用传统的刚性连接方案，核心是考虑到应急作业、户外作业场景下，工具的携带便利性与多工况适配性，柔性链式结构在收纳时可以弯折，整体收纳长度仅为150mm，可以直接放入工具包侧袋甚至工装裤口袋中，不会像长柄斧那样占用过多收纳空间。

从安装边界与尺寸配合来看，所有金属构件的棱边都做了倒角处理，链节与斧体、链节与握套的连接销轴都采用过盈配合压装，销轴两端做铆接固定，不会在反复冲击载荷下出现销轴脱出的问题；斧体的整体厚度为10mm，握套的整体厚度为8mm，链节的厚度为5mm，所有配合面的公差控制在IT12级，既满足手工工具的装配精度要求，又不会因为过高的精度要求增加不必要的加工成本。在实际使用过程中，当需要进行远距离劈砍作业时，可以握住指虎握套甩动链条，利用斧头的离心力提升劈砍冲击力，相比同重量的固定柄手斧，冲击动能可以提升40%左右；当需要进行精细的撬动、冲打作业时，可以将链条弯折后握在掌心，让斧头紧贴握套位置，此时工具整体变为刚性短柄结构，操作精度和固定柄手斧没有差异。

考虑到工具的使用环境多为存在磕碰、腐蚀的工况，结构设计时所有外露面都预留了0.1mm的镀层厚度空间，后续做发黑或者镀锌处理时，不会影响链节的转动灵活性，也不会导致指圈内径缩小影响佩戴。斧头的楔形面从刃口到斧背的厚度渐变均匀，应力集中区域都做了圆弧过渡，在承受1000N的冲击载荷时，最大应力出现在斧背与链节连接的挂耳位置，应力值远低于普通碳素结构钢的屈服强度，不会出现断裂变形的问题。握套的指圈部分采用等截面设计，在承受径向握持力时，指圈的变形量控制在0.2mm以内，不会因为用力握持导致指圈变形卡滞手指。
