浮钳式盘式制动总成结构设计

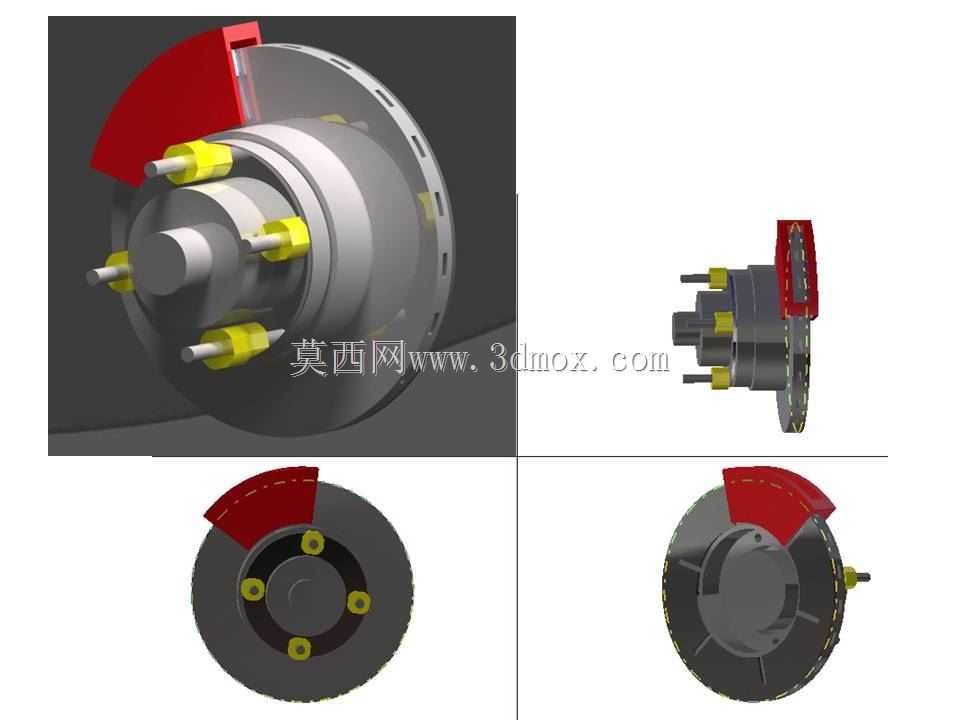

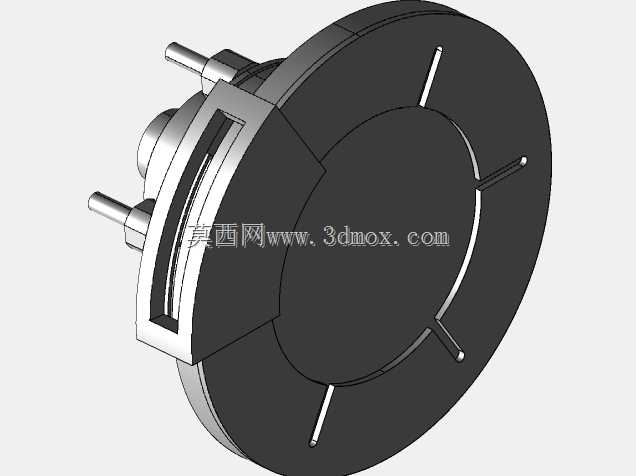

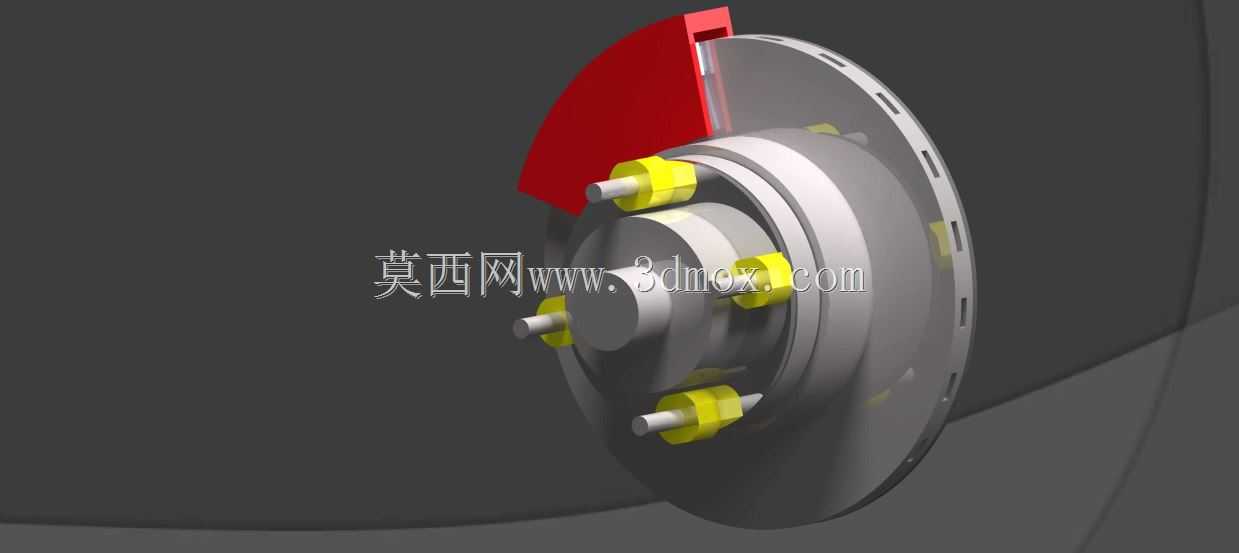

　　这套盘式制动结构，日常在乘用车前轮、轻型商用车的行车制动回路里应用极广，和传统鼓式制动结构比，它的散热通道直接暴露在行车气流里，连续制动工况下的热衰退幅度要低40%左右，长下坡路段频繁踩制动时，制动力输出的线性度更稳定，不会出现鼓式结构那种热胀后制动踏板行程突然变长的问题。从结构拆分来看，整个总成以轮毂连接法兰为安装基准，五个周向均布的螺栓柱直接对接车轮轮毂的安装孔，安装端面的平面度公差控制在0.05mm以内，同轴度公差不超过Φ0.03mm，避免装车后制动盘端面跳动量过大，引发低速制动时方向盘抖动的故障。制动盘采用通风式结构，内部的径向散热筋顺着旋转方向做了导流倾角，行车时能把冷空气从盘体内腔抽到外缘，带走摩擦产生的热量，

　　制动盘的摩擦面厚度预留了12mm的磨损余量，磨损到极限厚度时可直接单独更换，不需要连带更换轮毂连接部分，后期维保成本更低。制动钳采用浮钳式设计，单活塞布置在钳体的内侧，制动时活塞推动内侧摩擦片先贴紧制动盘内侧，随后钳体沿着导向销反向滑动，带动外侧摩擦片压向制动盘外侧，两侧摩擦片的压紧力自动平衡，不会出现偏磨的问题。钳体上的导向销做了防尘密封处理，橡胶护套能阻挡路面泥水、沙尘进入销孔，避免长期使用后导向销卡滞，导致摩擦片拖磨、制动盘异常发热的问题。摩擦片的摩擦材料采用半金属配方，背板和摩擦材料之间加了减震消音片，能降低制动时的高频振动噪音，摩擦片上还预留了磨损报警片的安装位，当摩擦片磨损到极限厚度时，报警片会直接接触制动盘摩擦面，

　　发出尖锐的金属摩擦声，提醒驾驶员及时更换摩擦片。设计这套结构的时候，首先要匹配整车的轴荷参数，计算所需的最大制动力矩，倒推制动盘的有效摩擦半径、活塞直径、摩擦片的摩擦系数范围，确保在1g减速度的制动工况下，制动力矩储备系数不小于1.6，满足紧急制动的性能要求。其次要校核安装边界，整个制动总成的外轮廓不能和轮毂内侧、转向节、减震器支耳发生运动干涉，车轮转到最大转向角的时候，制动钳外侧和轮辋内壁的间隙要保留至少8mm的安全距离，避免颠簸路面车轮跳动时出现磕碰。还要考虑制动管路的布置走向，钳体上的进油口位置要避开转向时的运动轨迹，制动软管的固定点要预留足够的摆动余量，不能在车轮上下跳动、左右转向时出现软管拉扯、弯折的情况，

　　防止制动液泄漏引发制动失效。另外，制动盘的固有频率要做避频设计，避开悬架系统、转向系统的固有频率区间，防止制动时出现共振，引发整车抖动或者制动噪音。实际装车匹配的时候，还要做制动力分配的标定，让前后轴的制动力比值和轴荷转移特性匹配，避免后轮先抱死引发侧滑，或者前轮制动力不足导致制动距离过长。这套结构的安装接口采用标准化设计，能适配多款同轮毂参数的车型，不需要重新改动转向节和轮毂的结构，通用性较强，在售后改装、零部件替换场景里也有很高的适配性。日常维保的时候，只需要定期检查导向销的润滑情况、摩擦片的磨损量、制动盘的端面跳动量，不需要做复杂的调整，维护难度很低。
