乘用车轻量化七辐铝合金轮毂结构设计

　　日常做乘用车底盘行走部件建模时，轮毂是绕不开的核心结构件，这个七辐式铝合金轮毂的建模逻辑，完全是围绕量产装车的实际边界来搭建的。先从安装匹配的核心边界说起，轮心的安装节圆直径、螺栓孔分布精度、中心定位孔的公差配合，都是严格对标常规家用前驱乘用车的转向节接口来做的，中心孔与轴头的配合采用过渡配合基准，螺栓孔的沉台深度做了强化设计，避免长期交变载荷下螺栓孔周边出现应力开裂，这部分结构在建模时特意做了局部加厚，壁厚过渡采用R3-R5的圆角顺接，没有出现直角突变的结构，从根源上降低应力集中系数。

　　轮辐采用七辐等距分布的宽辐条设计，并非单纯追求外观效果，每根辐条的截面从轮心安装盘位置向轮辋方向做了渐变收窄，靠近安装盘的位置辐条厚度达到22mm，延伸至轮辋衔接处厚度收至14mm，这种变截面设计一方面能保证制动过程中轮辐承受切向力矩时的结构强度，另一方面能在辐条之间留出足够的通风间隙，满足制动盘、制动卡钳的散热需求——日常市区工况频繁制动时，制动盘温度会快速攀升到300℃以上，轮辐间的导流间隙能让行驶气流直接扫过制动盘表面，把热量快速带走，避免制动热衰减。建模时特意校核了辐条内侧与制动卡钳的安全间隙，预留了不小于8mm的安全距离，即使卡钳加装防尘罩、或者制动盘出现轻微热膨胀，也不会出现运动干涉。

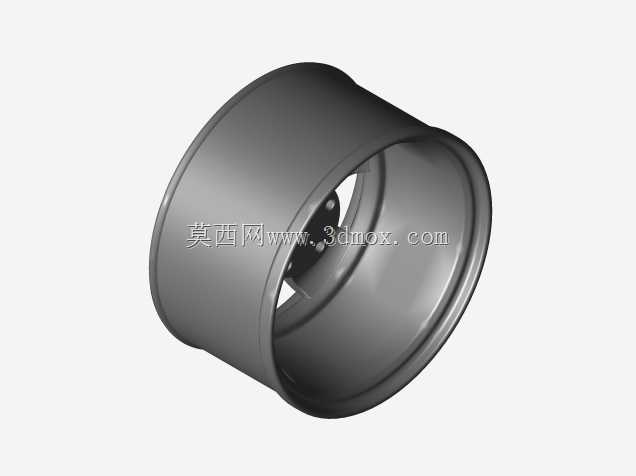

　　轮辋部分的结构完全符合乘用车轮辋的国标轮廓尺寸，胎圈座的角度、凸缘的高度、槽口的深度都严格匹配常规民用子午线轮胎的安装要求，轮辋与轮辐的衔接位置采用了满圆角过渡焊接的等效结构，建模时把衔接处的壁厚做了均匀化处理，避免压铸成型时出现局部缩孔、壁厚不均的缺陷。轮辋边缘的凸缘做了轻微的加厚强化，应对日常行驶中路肩剐蹭、路面冲击的载荷，很多量产轮毂容易在凸缘位置出现磕碰变形，这个结构在建模时就把凸缘的抗冲击截面做了优化，在不额外增加过多重量的前提下提升了边缘的抗形变能力。

　　从应用场景来看，这类铝合金轮毂主要适配家用紧凑型、中型乘用车，替代传统钢制轮毂实现整车轻量化，铝合金材料的导热性能远优于钢材，除了辅助制动散热之外，自身重量的降低能有效减少簧下质量，提升悬架的响应速度，改善整车的操控质感与行驶平顺性。建模过程中特意做了动平衡的等效配重校核，整个轮体的质量分布围绕旋转中心做了对称优化，每根辐条的质量差控制在5g以内，减少装车后动平衡需要额外添加的配重块重量，避免高速行驶时出现方向盘抖动的问题。

　　很多新手建模时容易忽略轮毂的气门嘴安装位，这个模型在轮辋槽口的对应位置预留了标准尺寸的气门嘴安装孔，孔位周边做了局部加厚凸台，避免安装气门嘴时出现孔边开裂，同时孔位的位置避开了辐条的遮挡，后续充气、胎压检测模块的安装都有足够的操作空间。轮辐表面的造型做了微弧面处理，没有尖锐的凸起棱线，一方面是压铸成型时便于脱模，减少模具的加工难度，另一方面日常使用中也不容易积存泥水，降低日常清洁的难度。

　　从结构强度的仿真逻辑来看，这个轮毂的结构能满足常规乘用车的径向载荷、弯曲疲劳、冲击试验的国标要求，轮辐的受力路径从轮心安装盘均匀分散到整个轮辋圆周，没有出现载荷集中在单根辐条上的情况，即使在过坑洼路面、承受垂向冲击载荷时，冲击力也能通过辐条快速分散到整个轮体结构，避免局部应力超过材料的屈服强度。整个轮毂的重量控制在同尺寸钢制轮毂的60%左右，轻量化效果明显，同时铝合金材料的抗腐蚀性能优于钢材，不需要额外做多层防腐涂装，表面做简单的亮面或者喷涂处理就能满足长期户外使用的需求。
