定制中心锁紧轮与直立组件结构设计

项目分类:汽车 发布时间:2021-10-21 ID:334221
  • 定制中心锁紧轮与直立组件结构设计
  • 定制中心锁紧轮与直立组件结构设计
  • 定制中心锁紧轮与直立组件结构设计
  • 定制中心锁紧轮与直立组件结构设计
  • 定制中心锁紧轮与直立组件结构设计
  • 定制中心锁紧轮与直立组件结构设计
  • 定制中心锁紧轮与直立组件结构设计
  • 定制中心锁紧轮与直立组件结构设计

  这套轮组组件主要面向定制化改装车辆的左后行走部位设计,区别于常规民用车辆的多螺栓轮毂固定结构,采用中心锁紧的连接形式,在赛事车辆、定制改装越野车辆的行走系统中应用十分广泛,这类结构的核心优势是拆装效率远高于传统螺栓固定结构,能够在需要快速更换轮组的场景下大幅缩短操作时间,同时中心锁紧的同轴度表现更优,高速行驶下的轮组动平衡稳定性更好。

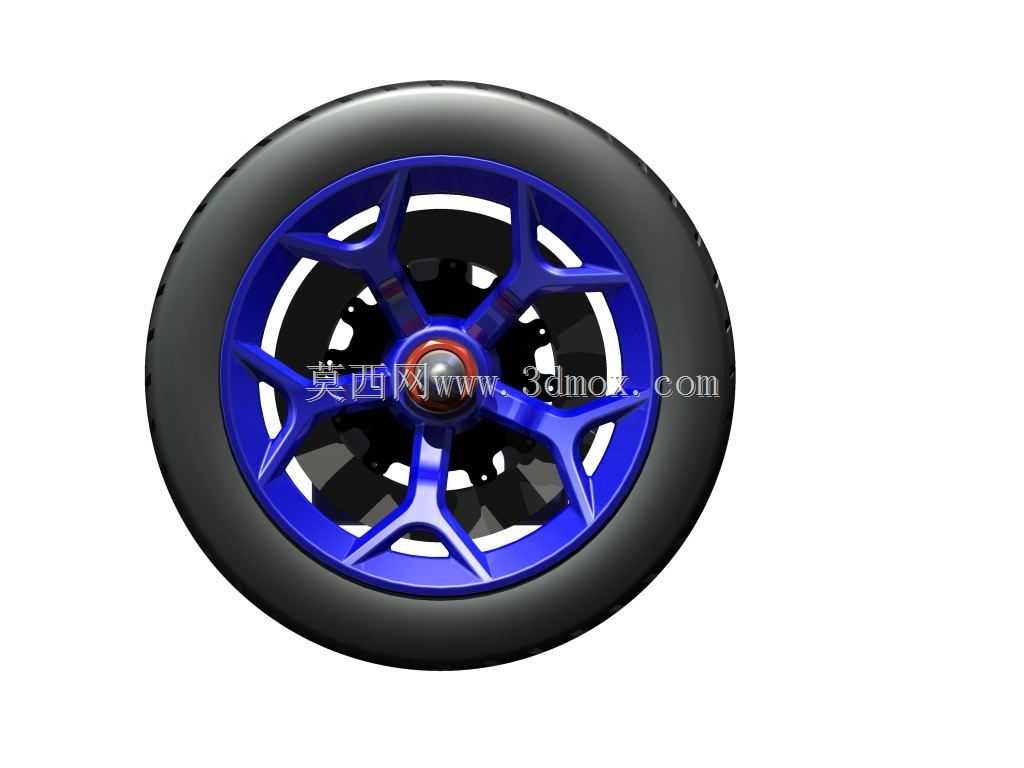

  从实际使用场景来看,这类中心锁紧轮组常应用于场地赛车、短道拉力赛车以及定制化的高性能改装车辆,直立组件作为轮组与悬架系统的连接载体,承担着传递车身载荷、承受行驶过程中纵向与横向冲击的作用,轮组本身需要兼顾轻量化与结构强度,轮毂采用多辐条镂空的结构形式,在保证辐条抗弯、抗扭截面系数满足载荷要求的前提下,尽可能去除非受力区域的材料,降低轮组的转动惯量,提升车辆的加速与制动响应表现。

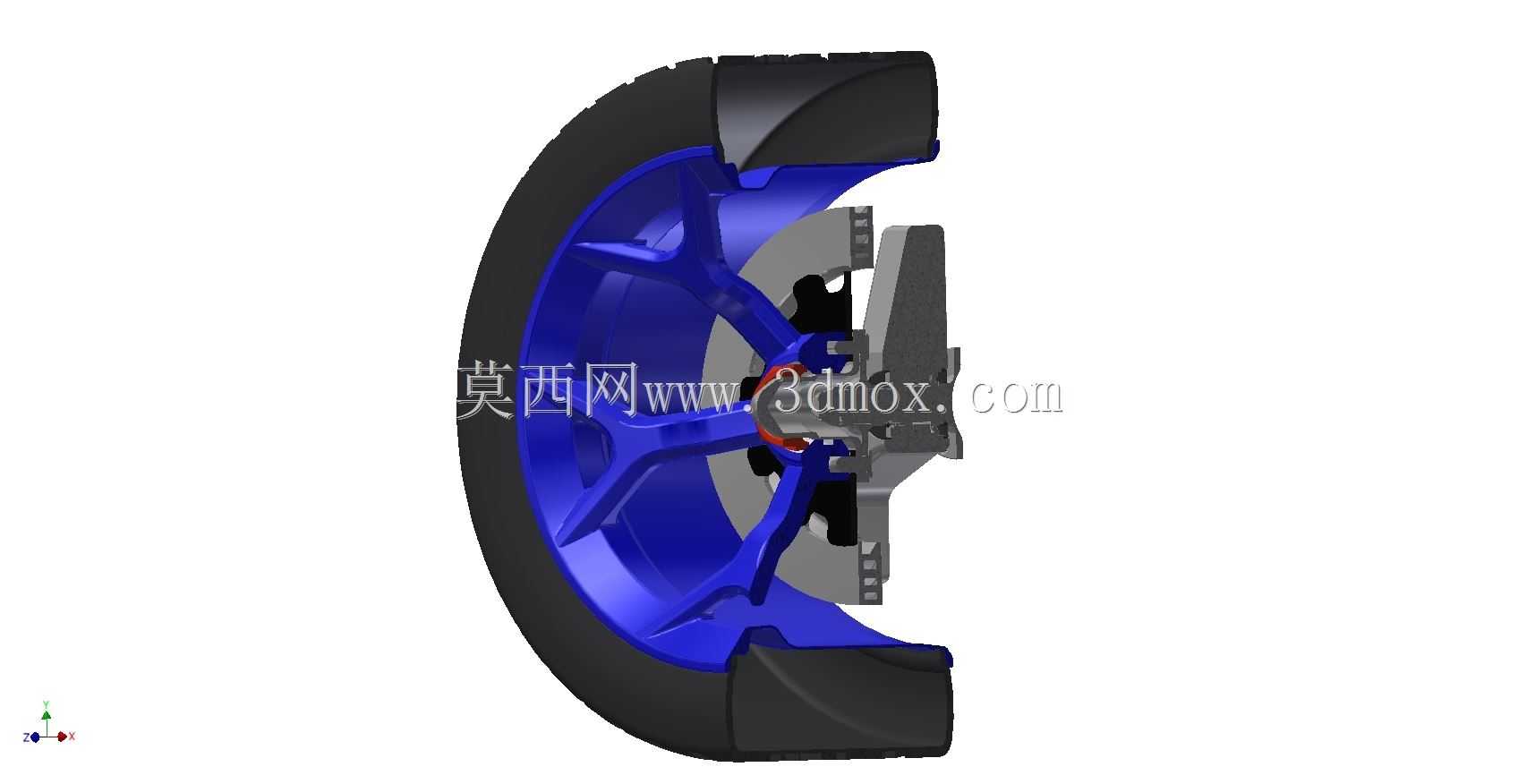

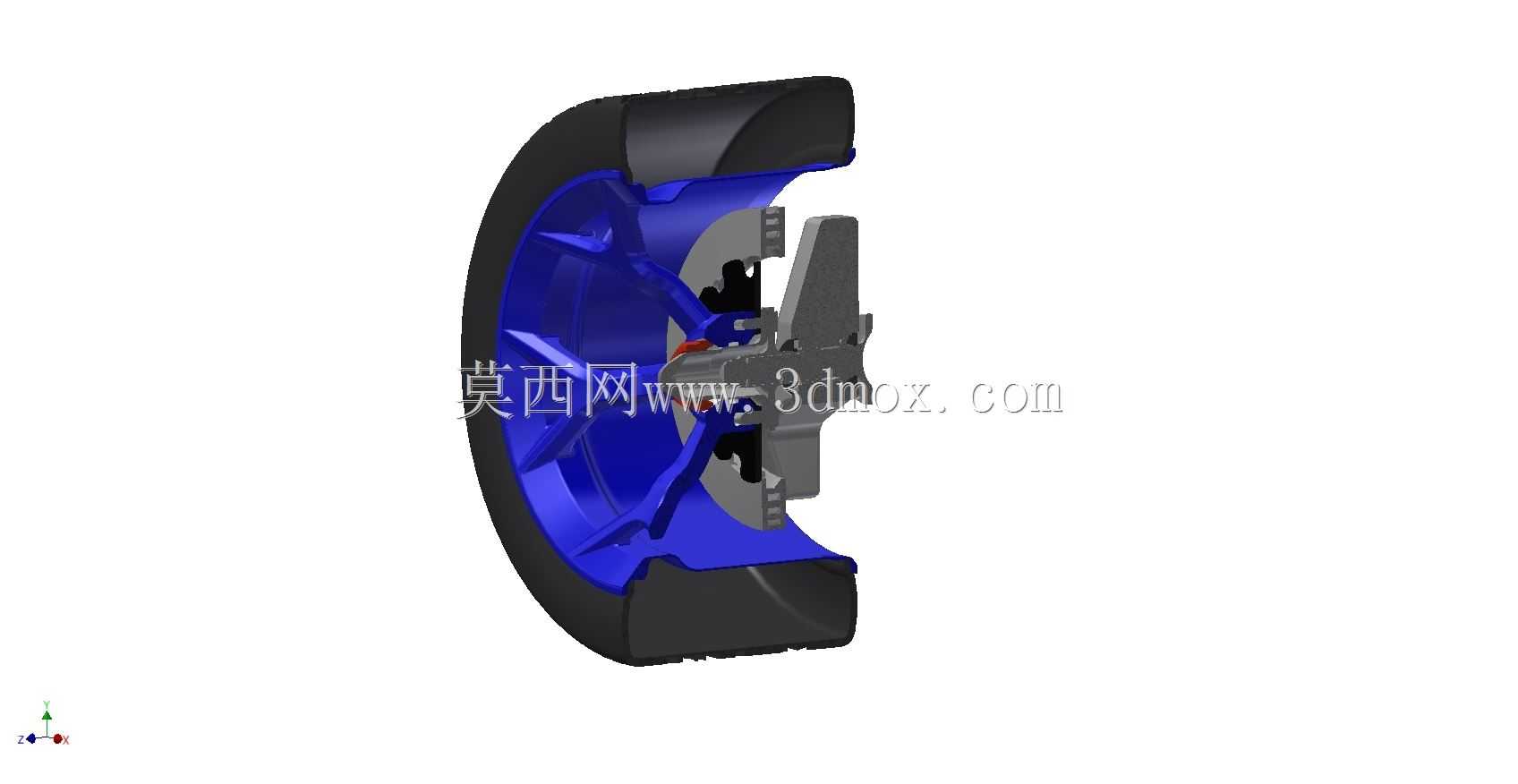

  设计过程中首先需要明确安装边界,中心锁紧结构的配合公差需要严格控制,锁紧面的锥度配合需要保证足够的接触面积,避免行驶过程中出现锁紧松动的问题,直立组件上的轴承安装位需要与轮毂中心的旋转轴保持严格的同轴度,公差等级需要控制在IT7级以内,防止轮组旋转过程中出现偏摆,加剧轮胎的异常磨损。轮胎部分采用常规的民用性能轮胎花纹设计,胎面的排水槽与抓地花纹块布局兼顾干湿地的抓地性能,胎侧的厚度设计需要考虑低气压行驶下的支撑性,适配非铺装路面的行驶需求。

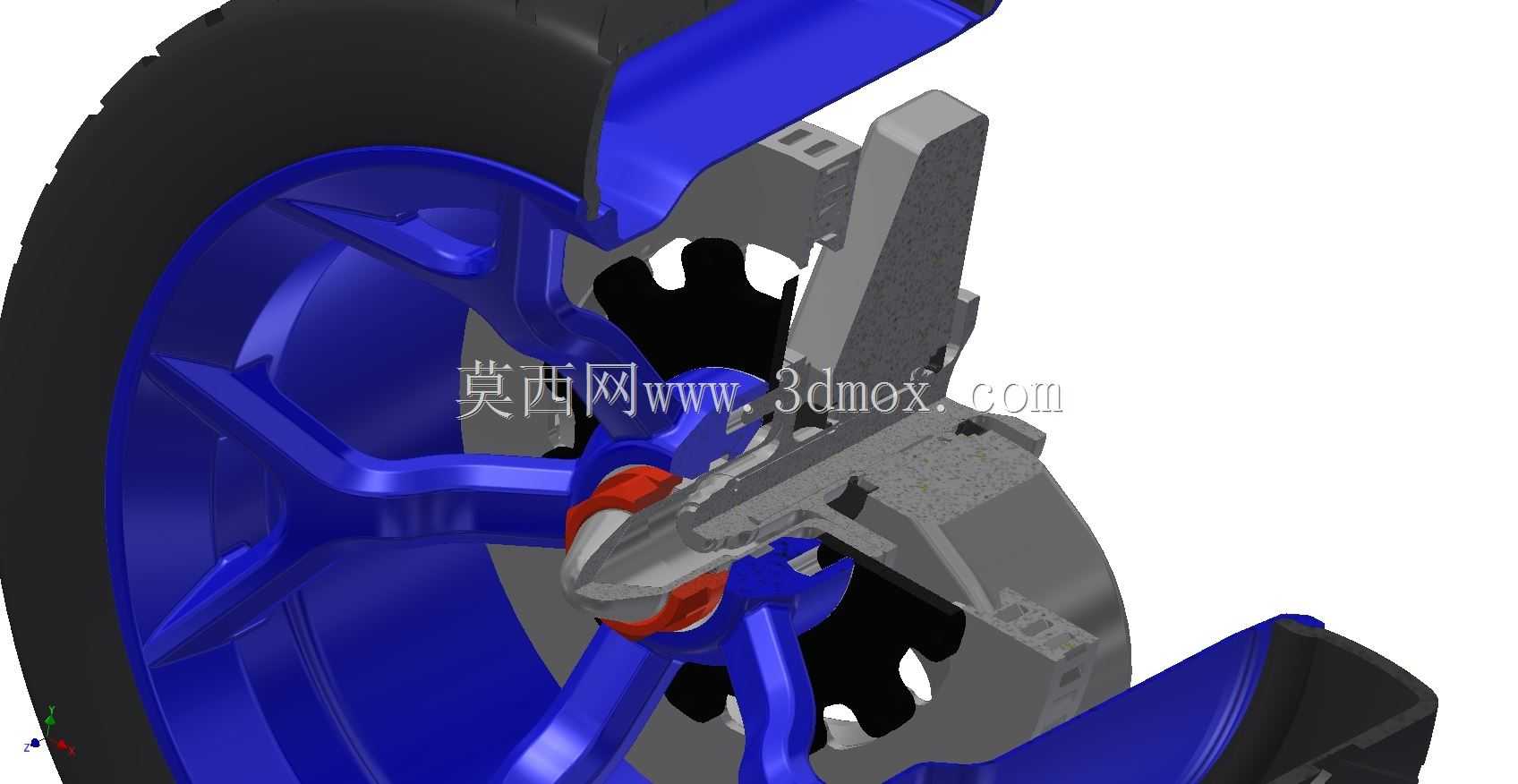

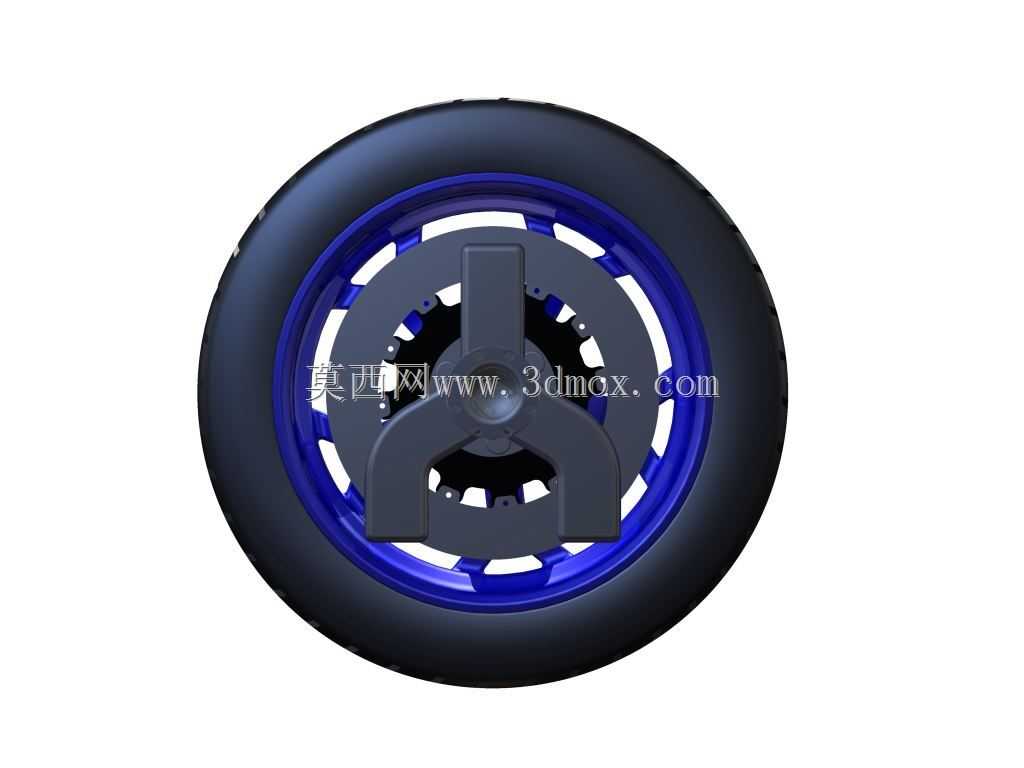

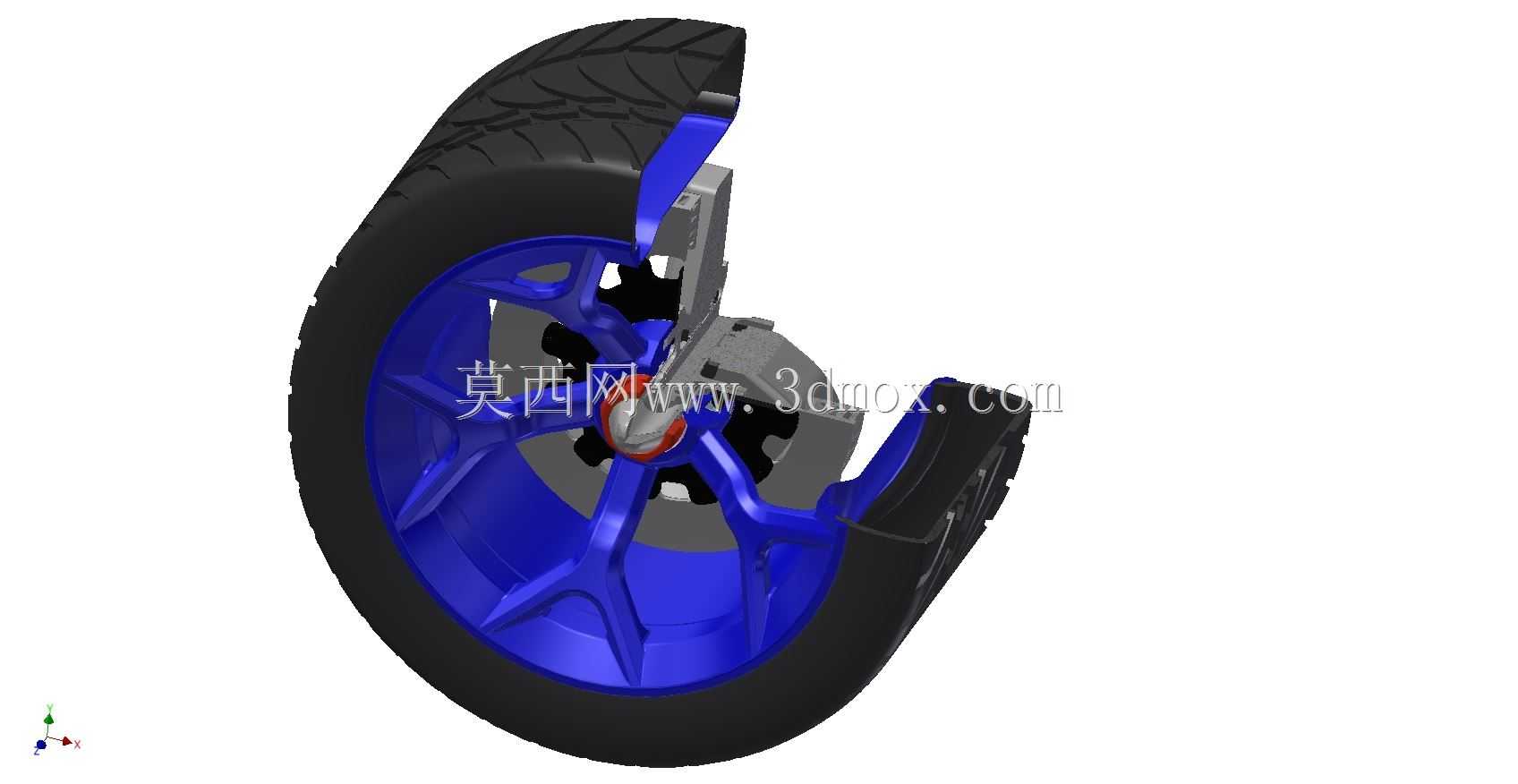

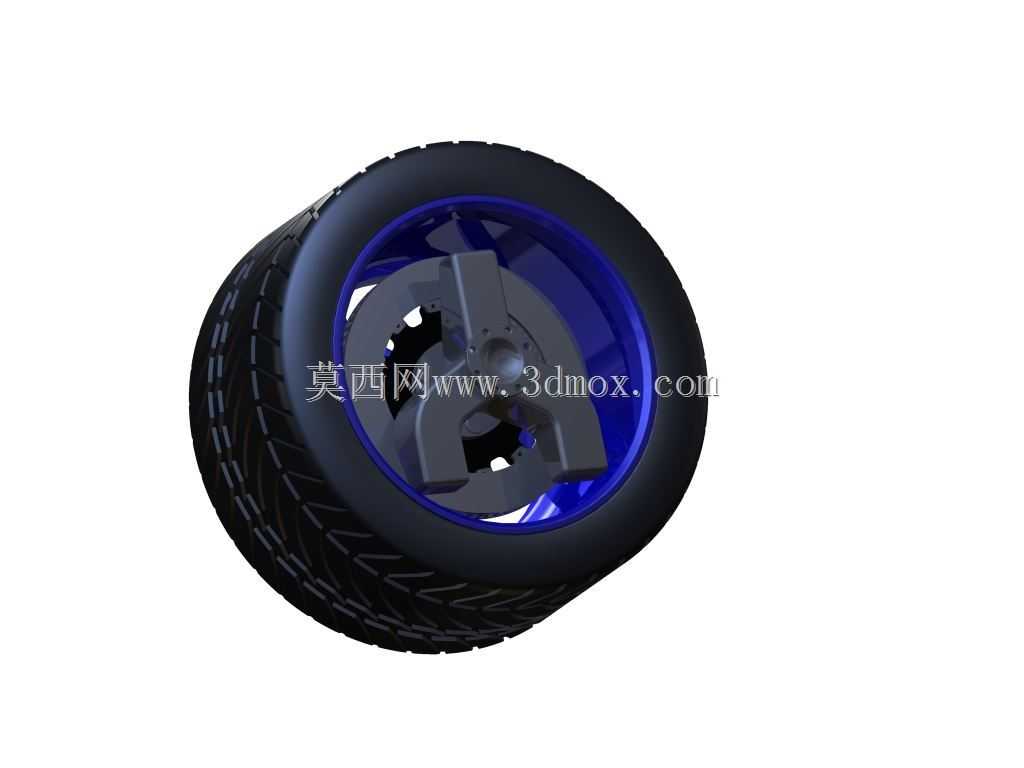

  从结构功能来看,中心锁紧机构通过中心的锁紧件将轮毂与直立组件上的转轴刚性连接,相比传统的4孔、5孔螺栓固定,受力点集中在中心区域,轮辐的受力路径更短,在承受大扭矩输出时,应力分布更均匀,不容易出现螺栓孔周边的应力集中开裂问题。直立组件上集成了制动系统的安装位,设计时预留了制动卡钳的安装空间,保证制动盘与轮毂的安装法兰面贴合度符合要求,制动过程中的制动力矩能够直接通过直立组件传递到悬架结构,避免出现力矩传递路径过长导致的结构变形。

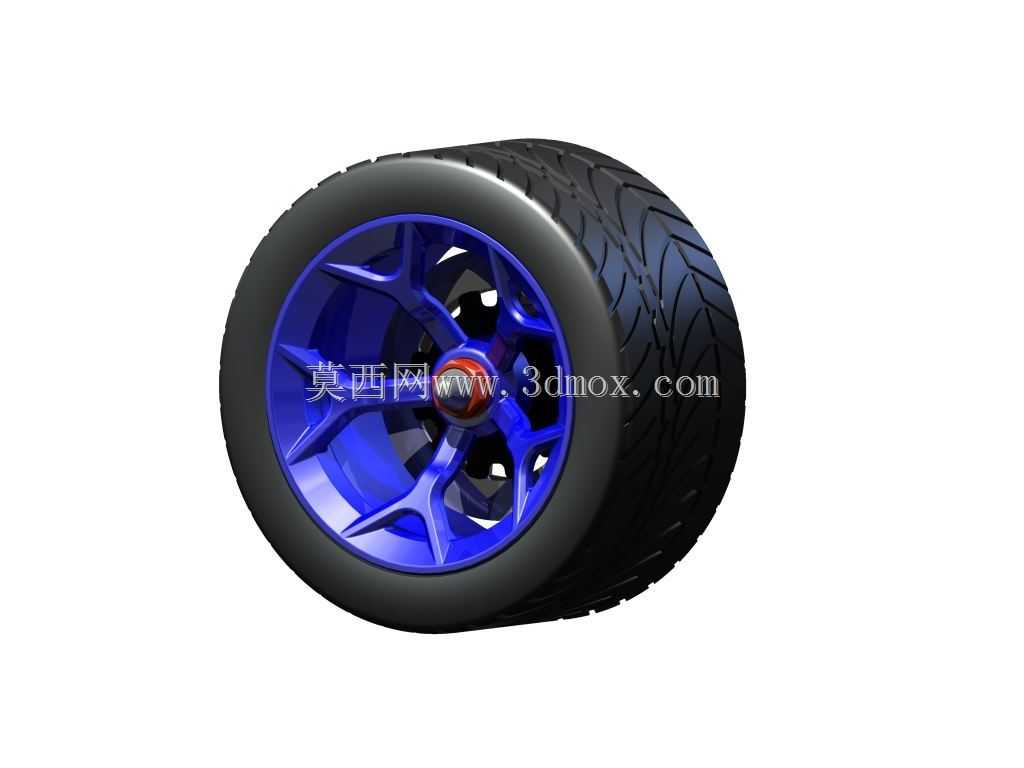

  外形尺寸方面,轮组的整体外径适配常规17英寸改装轮毂的尺寸规格,轮胎的扁平比设置兼顾了行驶舒适性与支撑性,轮辐的偏移量设计保证轮组安装后与轮眉的位置匹配,不会出现轮胎蹭擦翼子板的问题,直立组件的安装孔位适配常见的改装悬架摆臂连接尺寸,不需要额外改动原车的悬架结构就可以完成适配安装。设计过程中针对轮辐的受力情况做了针对性的加强,在辐条与轮毂外圈、中心安装座的连接位置做了圆角过渡处理,避免应力集中导致的辐条断裂问题,轮毂表面的造型设计同时考虑了空气动力学表现,辐条的旋转方向能够在行驶过程中引导气流穿过轮毂,带走制动系统产生的热量,提升制动系统的热稳定性。

  在实际装配过程中,中心锁紧结构需要按照规定的扭矩要求完成锁紧,配合面需要保持清洁,避免杂质进入配合面导致锁紧不到位,直立组件与轮毂之间的轴承需要预紧到合适的间隙,既不能过紧导致旋转阻力过大、轴承过热损坏,也不能过松导致轮组旷量、行驶抖动。这套组件作为左后位置的专用轮组结构,安装时需要注意左右轮组的锁紧方向差异,避免前进过程中锁紧件出现松脱的风险,轮胎的安装方向也需要与花纹的导向方向匹配,保证排水性能与抓地性能达到设计预期。
