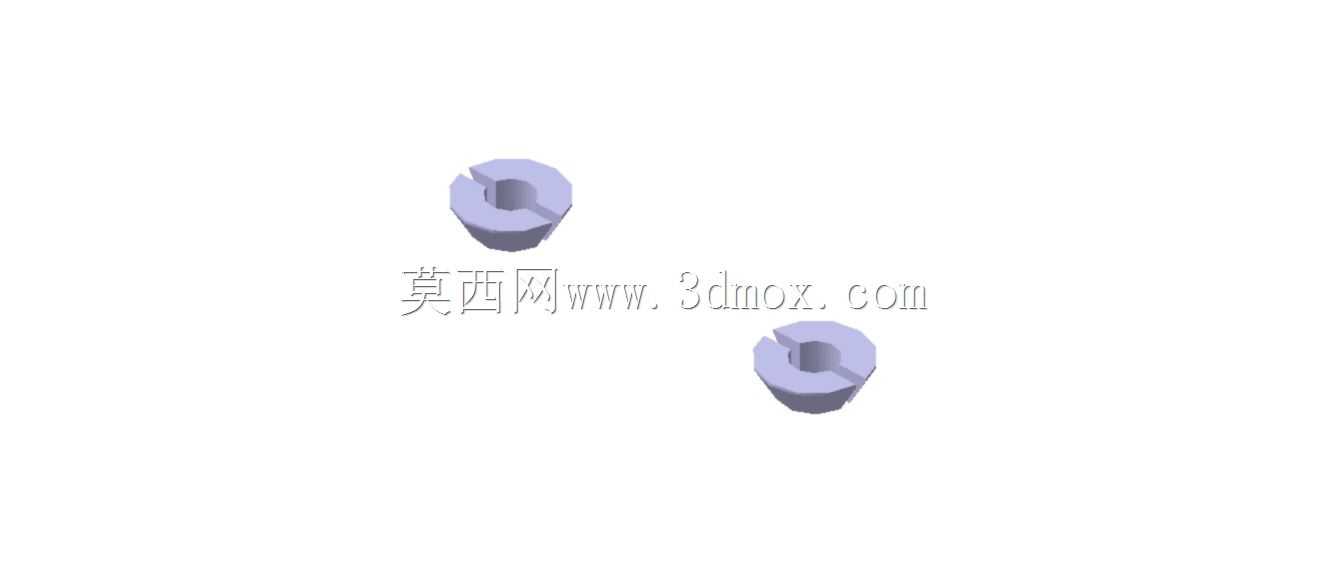

液压气动系统用一字槽排气阀钉结构

项目分类:3D模型 发布时间:2021-10-21 ID:334421
  • 液压气动系统用一字槽排气阀钉结构
  • 液压气动系统用一字槽排气阀钉结构

在液压站、气动控制回路、小型流体输送管路的日常运维与装配场景里,这类带一字槽的小型排气阀钉是极易被忽略但直接影响系统运行稳定性的基础零件。很多现场调试人员都遇到过新装配的管路压力不稳、执行元件动作迟滞的问题,拆检多次找不到根源,最后往往是管路高点残留的空气没有排净导致的,这时候就需要这类小型排气阀钉来完成定点排气作业。

从实际功能来看,这类阀钉不需要复杂的操作结构,顶部的一字槽就是为了适配日常最常见的一字螺丝刀,现场运维人员不需要携带专用工具,用随身常备的普通螺丝刀就能完成松紧操作,不需要额外配置专用工装,适配绝大多数工业现场的运维条件。阀钉的主体采用带锥度的柱形结构,和安装基座的内螺纹锥孔配合时,不需要额外加装密封垫片,依靠锥面的挤压变形就能实现金属硬密封,在0-1.6MPa的常规气动、低压液压工况下,密封可靠性完全能满足使用要求,避免了橡胶密封件长期使用老化渗漏的问题。

设计这类零件的时候,首先要考虑的是安装边界的适配性,这类阀钉通常安装在阀块、管路接头、泵体壳体的预留排气孔位上,整体外露高度不能超过安装基面8mm,避免和周边的管路、护罩、接线端子产生干涉,所以整体外形做的非常紧凑,顶部的一字槽深度控制在1.5mm,既保证螺丝刀有足够的咬合深度不会拧脱打滑,又不会因为槽深过深削弱阀钉顶部的结构强度,避免拧紧过程中出现槽口崩裂的问题。阀钉的螺纹段采用细牙螺纹设计,螺距控制在0.5mm,拧紧过程中可以实现微量的进给调节,不需要完全拧出就能实现排气功能——日常操作时只需要将阀钉拧松1/4到1/2圈,残留的空气就会顺着螺纹配合的间隙从槽口位置排出,待排出的介质从气泡变成连续的液体时,直接拧紧即可完成排气作业,整个过程不需要完全拆下零件,避免了小零件掉落丢失的风险,也能减少介质的泄漏量。

从实际应用的场景延伸来看,这类阀钉不仅用在工业液压气动系统里,在小型内燃机的缸体排气、制冷管路的高点排空、小型水泵的泵腔排气位置也能看到同结构的零件,只是根据不同的工况压力调整了锥度和螺纹规格。建模的时候要特别注意锥面的角度公差,通常锥度控制在1:50,这个角度既能保证拧紧时的密封效果,又不会因为锥度过大导致拧紧力矩过大损坏基座的内螺纹;一字槽的两侧要做微小的倒角,避免螺丝刀插入时刮伤操作人员的手部,也能去除机加工产生的毛刺,避免毛刺脱落进入管路系统造成节流孔堵塞。另外阀钉的底部做了微小的圆弧过渡,避免尖角应力集中,在长期受压力冲击的工况下,不会出现根部断裂的问题。

很多刚入行的结构设计人员在选型这类零件的时候,容易忽略安装位置的操作空间,把阀钉布置在靠近侧壁或者被其他元件遮挡的位置,导致运维的时候螺丝刀无法垂直对准一字槽,容易拧坏槽口,所以在三维布局阶段就要预留出至少15mm的螺丝刀操作空间,保证阀钉的轴线方向没有结构遮挡。另外这类阀钉的材质通常选用304不锈钢或者镀锌碳钢,根据不同的介质工况选择,普通气动系统用镀锌碳钢即可满足防锈要求,有腐蚀性介质的工况则选用不锈钢材质,不需要做额外的表面处理,依靠材质本身的抗腐蚀性能就能满足长期使用要求。

在实际装配过程中,这类阀钉的拧紧力矩不需要过大,通常控制在1.2-1.5N·m即可,过大的拧紧力矩会导致锥面过度挤压,损坏基座的内螺纹孔,后续维修拆卸的时候容易出现滑牙问题;如果力矩过小则会出现密封不严渗漏的问题,所以在装配工艺文件里通常会明确标注这类小零件的拧紧力矩要求,避免现场操作人员凭手感拧得过紧或者过松。另外在排气操作的时候,不要把阀钉拧出过多,避免系统带压的时候阀钉被压力冲出造成安全隐患,通常拧松的圈数不超过一圈,既能保证空气顺利排出,又能保证螺纹有足够的啮合扣数,不会被压力顶出。
